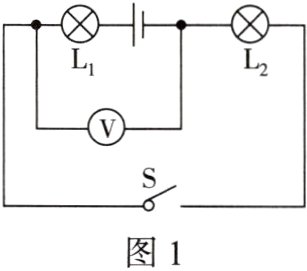

1.（2023·唐山期中）如图1所示，电源电压为3V，闭合开关后，电压表的示数为1V，下列描述正确的是(　　　)
A. L₁两端电压为1V
　　　　　　　　　　　　　
B. L₁两端电压为2V
C. L₂两端电压为2V
D. L₁和L₂两端电压之和为4V

答案： B

2.（2023·石家庄模拟）在图2所示电路中，电源电压保持不变，当开关S₁闭合、S₂断开时，电压表的示数是3V；当开关S₁断开、S₂闭合时，电压表的示数是5V。则S₂断开时，灯L₁和L₂两端的电压分别为(　　　)
A. 2V和3V
B. 3V和2V
C. 2V和8V
D. 2V和5V
　　　　　　　　　　　　　　

答案： A

3. 在如图3所示的电路中，当开关S闭合后，电压表示数为8V；当开关S断开时，电压表示数为3.8V，则此时灯L₁和L₂两端的电压分别为(　　　)
A. 4.2V、3.8V
B. 3.8V、8V
C. 3.8V、4.2V
D. 8V、3.8V
　　　　　　　　　　　　　

答案： A

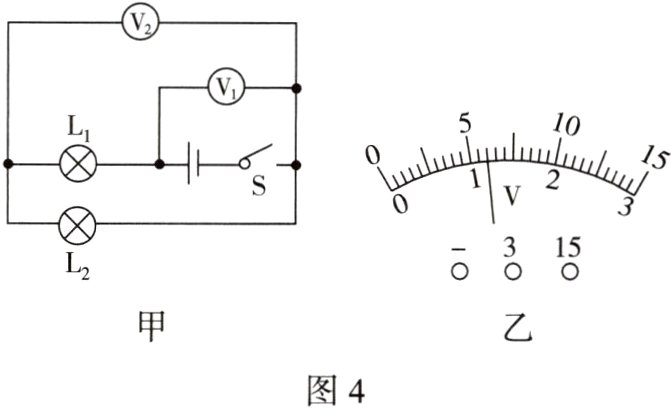

4. 在如图4甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则灯泡L₁和L₂两端的电压分别为(　　　)
A. 4.8V，1.2V
B. 6V，1.2V
C. 1.2V，6V
D. 1.2V，4.8V
　　

答案： A

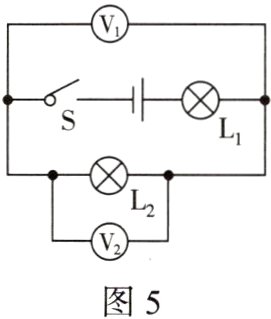

5.（2023·廊坊模拟）如图5所示，电源电压为9V，开关S闭合，灯泡L₁、L₂发光，电压表V₂示数为3V，电压表V₁示数为(　　　)
A. 3V
B. 6V
C. 4.5V
D. 9V
　　　　　　　　　　　

答案： A

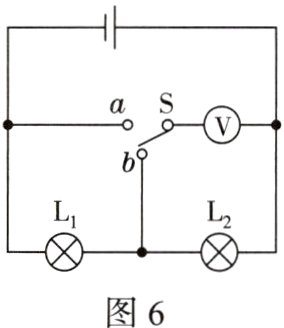

6. 如图6所示的电路中，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法不正确的是(　　　)
A. 电源电压为9V
B. 灯L₁两端的电压为4V
C. 灯L₂两端的电压为4V
D. 灯L₁和灯L₂的总电压为9V
　　　　　　　　　　　

答案： B

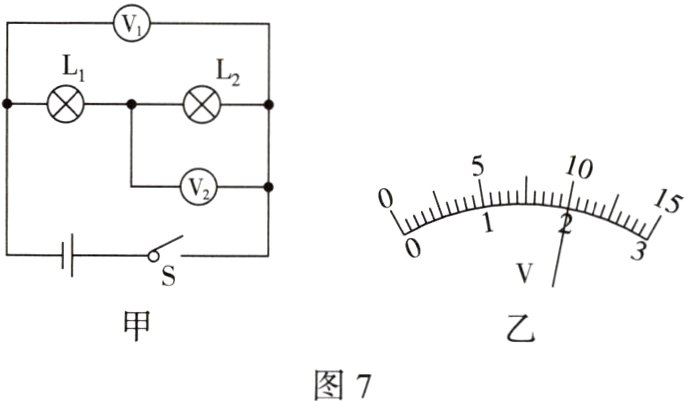

7. 小明按图7甲的电路进行实验，当闭合开关用电器正常工作时，电压表V₁和V₂的指针完全一样，如图乙所示，则L₁两端的电压为__________V，L₂两端的电压为__________V。
　　　　　　　　　　　

答案： 8 2

8.（2023·石家庄模拟）如图8所示，开关闭合后，电压表V₁的示数为3V，电压表V₂的示数为7V，则灯L₁两端的电压为________V。
　　　　　　　　　　　　　　　　

答案： 4
