《2025年走向中考考场九年级物理全一册人教版河北专版》

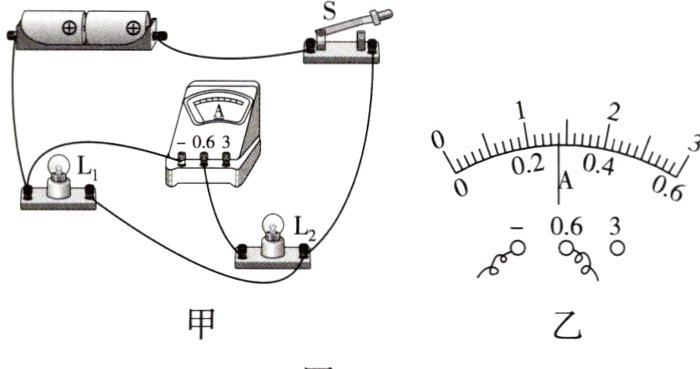

9. 如图15−5甲所示的电路，当开关S闭合后，电流表测量的是通过______(选填“电源”“L₁”或“L₂”)的电流，电流表的指针偏转如图乙所示，电流表的示数为______A。
　
　　　　　　　　　图15−5

答案： L₂ 0.28

10. 如图15−6所示，电流表A₁、A₂和A₃的示数分别为1.2A、0.8A和0.3A，那么通过L₁的电流为______A，通过L₂的电流为______A。
　　　　　　　　　　　　　

答案： 0.4 0.5

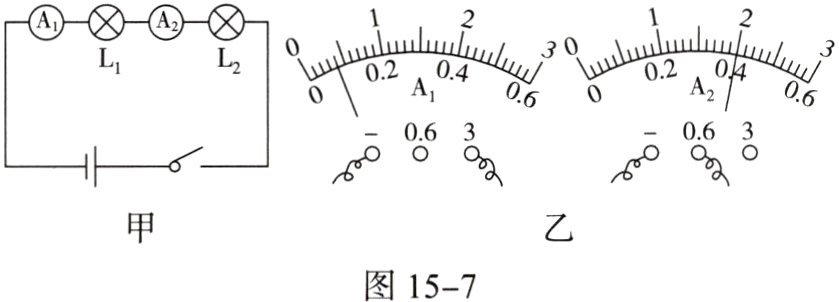

11. 三个探究小组选用不同规格的灯泡来验证“串联电路的电流规律”，电路图如图15−7甲所示。

　(1)实验室所用的电流表有两个量程，小量程的分度值是______A。
　(2)闭合开关后，发现两灯的亮度不稳定，电流表的指针也来回摆动，故障的原因可能是______。
A. 某段导线断开　　　　B. 某接线柱处接触不良
C. 某灯泡被短路　　　　D. 电流表被烧坏
　(3)故障排除后，一小组的同学实验时根据电流表A₁指针偏转角度比A₂小，如图乙所示，他们判断“串联电路中各处的电流不等”请你指出造成他们判断错误的原因是：____________________。
　(4)第二小组的同学闭合开关发现灯L₂的亮度比灯L₁的亮度大，则下列说法正确的是______。
A. 灯L₂中的电流较大，所以L₂更亮
　
B. 电流从电源正极出来先通过灯L₂，所以L₂更亮
C. 两灯中的电流相等，亮度不同是由于两灯规格不同所致
　(5)第三小组同学闭合开关S后，发现灯L₁发光，L₂不发光。对此现象，同学们有以下几种猜想：①灯L₂灯丝断了；②灯L₂的灯座短路；③灯L₂也工作，但L₂中电流比L₁中电流小；以上猜想中正确的有______(选填序号)。

答案：
(1)0.02
(2)B
(3)没有注意观察电流表的量程
(4)C
(5)②

12. 在“探究并联电路中的电流关系”实验中：
　　
　　　　　　　　　图15−8

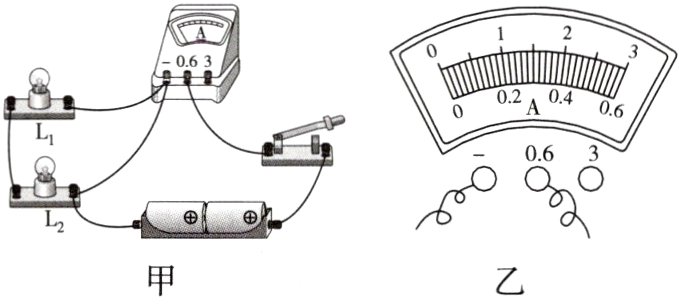

　(1)小明想测量干路电流，连接的电路如图15−8 甲所示，检查电路发现只有一根导线连接错了，请在这根导线上打上“×”，并改正。
　(2)电路连接正确后，闭合开关，电流表的示数为0.46A，请在图乙中画出指针的位置。

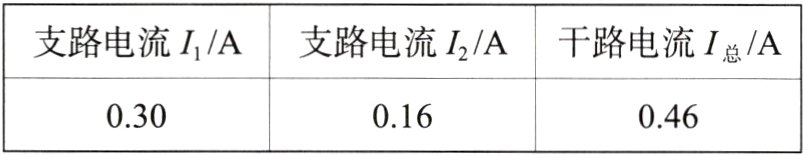

　(3)小明测量一次，并将测量数据记录在下表中。

分析数据得出结论：在并联电路中，干路电流等于______________________。你认为小明的操作______(选填“合理”或“不合理”)，原因是____。

答案：

(1)如图 15 - 14 所示
(2)如图 15 - 15 所示
(3)各支路电流之和 不合理 没有选择不同规格的灯泡进行多次实验

图 15 - 14
图 15 - 15
