《2025年走向中考考场九年级物理全一册人教版河北专版》

1. 在家庭电路中，电灯、电视机、电扇等用电器是________(选填“串联”或“并联”)的，正常工作时，它们两端的电压为________V，消耗的电能用________测量。

答案： 并联 220 电能表

2. 家庭电路中，电能表、总开关、保险盒按进户的连接顺序正确的是(　　　)
A. 电能表—保险盒—总开关
B. 总开关—电能表—保险盒
C. 电能表—总开关—保险盒
D. 保险盒—总开关—电能表

答案： C

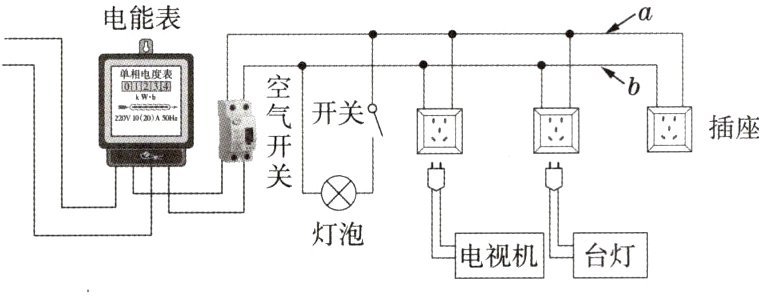

3. 欢欢家的电路简化后如图19−1−1所示，由此可知(　　　)
　 图19−1−1
A. a线是零线，b线是火线
B. 电能表是测量用电器总功率的仪器
C. 电路中的用电器都是并联的
D. 三孔插座中上边的那个孔可以不接地

答案： C

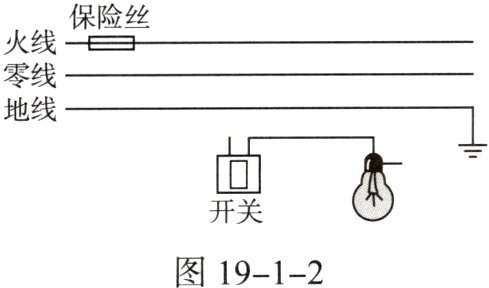

4. (2023·衡水期末)如图19−1−2所示，按照安全用电原则，用笔画线代替导线，将开关、灯泡接入家庭电路中。
　　　　

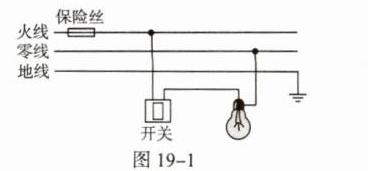

答案：

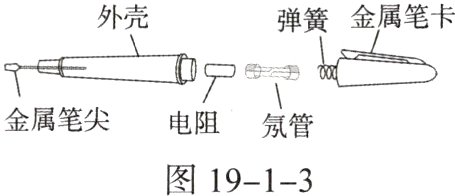

5. 如图19−1−3所示为一种试电笔的构造图，下列说法中正确的是(　　　)
　　　　　
A. 使用试电笔时手可以接触金属笔尖
B. 使用试电笔时手不要接触金属笔卡
C. 试电笔中的电阻可以用铁丝代替
D. 氖管发光时有电流通过人体

答案： D

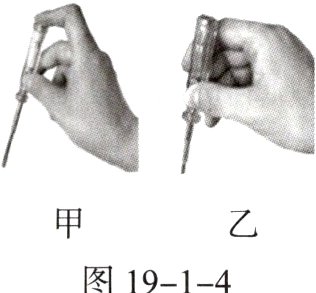

6. 如图19−1−4所示，正确使用试电笔的方法是________图，正确测量时氖管发光，则被测导线是________(选填“零”或“火”)线。
　　　　　　　　　　　　

答案： 甲 火

7. 电冰箱、洗衣机等带金属外壳的家用电器的电源插头是三脚插头，如图19−1−5所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是(　　　)
　　　　　　　　　　　　　
A. 插插头时外壳先接地线，拔插头时外壳先离地线
B. 插插头时外壳先接地线，拔插头时外壳后离地线
C. 插插头时外壳后接地线，拔插头时外壳先离地线
D. 插插头时外壳后接地线，拔插头时外壳后离地线

答案： B

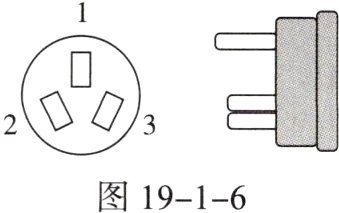

8. 如图19−1−6所示的三孔插座，“1”应接________线，“2”应接________线，“3”应接________线。三脚插头插在三孔插座里，在插头连入电路的同时，也把用电器的________与大地连接起来。
　　　　　　　　　　　　

答案： 地 零 火 金属外壳
