一 本章考点梳理

电压
作用：使自由电荷①________，形成电流
电压的单位：国际单位：②________，符号：③________
测量工具：电压表{符号：④________；⑤________个接线柱；⑥________个量程}
电压表的使用：电压表要与被测用电器⑦________；连接时，应使电流从⑧________接线柱流入，从⑨________接线柱流出；被测电压不能超过电压表的⑩________；电压表⑪________直接接在电源两极上
电压规律
{
串联：电源两端电压等于各用电器两端电压之和，表达式⑫__________________
并联：支路用电器两端的电压⑬________，且等于电源电压，表达式⑭__________________
}
电阻
单位：⑮________，符号：⑯________
影响电阻大小的因素：⑰________、⑱________、⑲________，电阻还受⑳________影响半导体和超导体
变阻器
{
滑动变阻器
原理：改变接入电路中电阻丝的㉑________，从而改变电阻
正确接线方法：一上一下
铭牌“50Ω 2A”的含义：㉒______________________________
电阻箱
{
![img id=图片的编号1]![img id=图片的编号2]

答案： ①定向移动 ②伏特 ③V ④$\text{V}$ ⑤三 ⑥两 ⑦并联 ⑧正 ⑨负 ⑩量程 ⑪可以 ⑫$U = U_{1}+U_{2}+\cdots+U_{n}$ ⑬相等 ⑭$U = U_{1}=U_{2}=\cdots$ ⑮欧姆 ⑯$\Omega$ ⑰材料 ⑱长度 ⑲横截面积 ⑳温度 ㉑长度 ㉒滑动变阻器的最大阻值是$50\ \Omega$，允许通过的最大电流是$2\ \text{A}$

1. 电源给用电器两端提供__________，__________是使电荷定向移动形成电流的原因。我国家庭电路的电压为__________V，一节新干电池的电压为__________V。

答案： 电压 电压 220 1.5

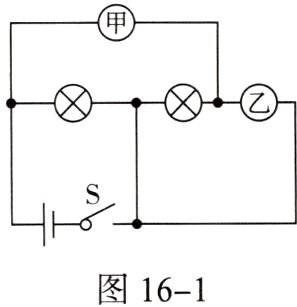

2. 如图16 - 1所示电路中，甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯均亮，则下列接法正确的是(　　　)

A. 甲接电压表，乙接电流表
B. 甲、乙均接电流表
C. 甲、乙均接电压表
D. 甲接电流表，乙接电压表

答案： D

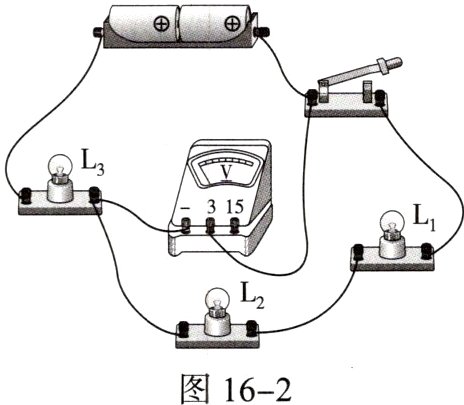

3. 在如图16 - 2所示电路中，闭合开关后电压表测量的是(　　　)

A. L₁两端的电压
B. L₁和L₂两端的电压
C. L₁和电源两端的电压
D. 电源两端的电压

答案： B

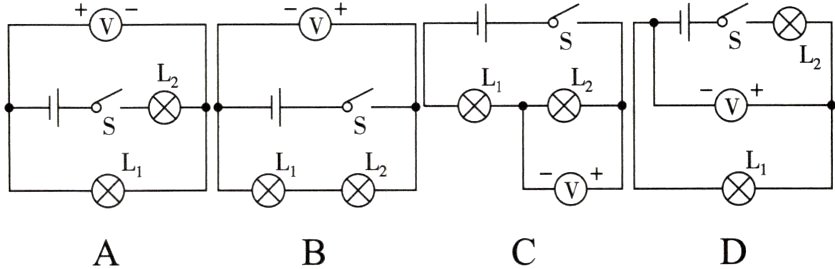

4. (2023·沧州模拟)下列电路中，能用电压表正确测出灯L₁两端电压的是(　　　)

答案： D
