10. 有0~3V和0~15V两个量程的电压表,在某次测量中使用0~3V量程,从0~15V量程的刻度盘上发现指针正好指在7.5V的刻度线上,则测得实际电压的大小为( )
A. 1V　　B. 1.5V　　C. 2V　　D. 2.5V

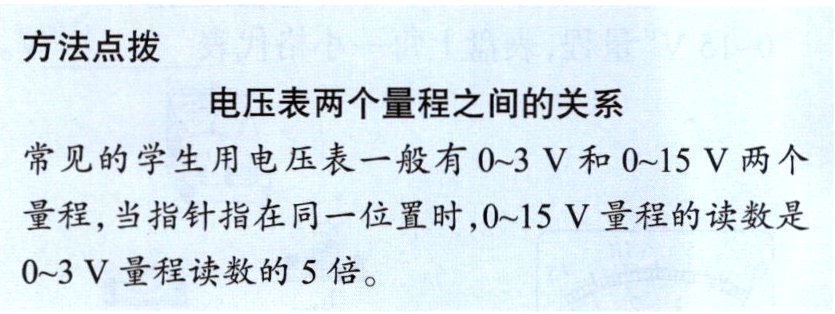

方法点拨
电压表两个量程之间的关系
常见的学生用电压表一般有0~3V和0~15V两个量程,当指针指在同一位置时,0~15V量程的读数是0~3V量程读数的5倍。

答案： B

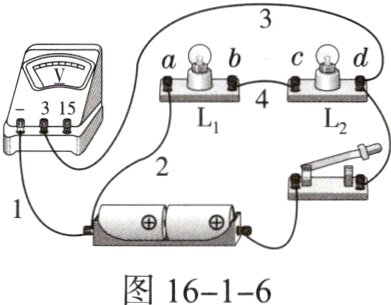

11. 如图16 - 1 - 6所示电路中,开关闭合后电压表测量的是______两端的电压。若要使电压表测量灯L₁两端的电压,只需要将导线______(填表示导线的数字)的右端改接到______(填表示接线柱的字母)接线柱上即可。

答案： 电源 3 b(或c)

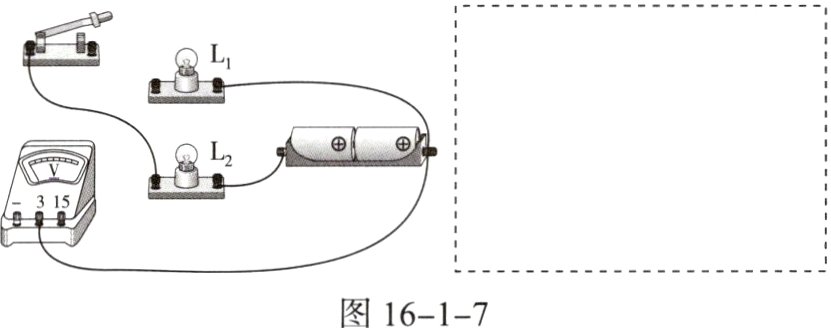

12. 在如图16 - 1 - 7所示的实物电路中,有两根导线尚未连接,用笔画线代替导线将电路连接完整,并在虚线框内画出对应的电路图。要求：两灯串联,电压表测量灯L₁两端的电压,导线不能交叉。

答案：

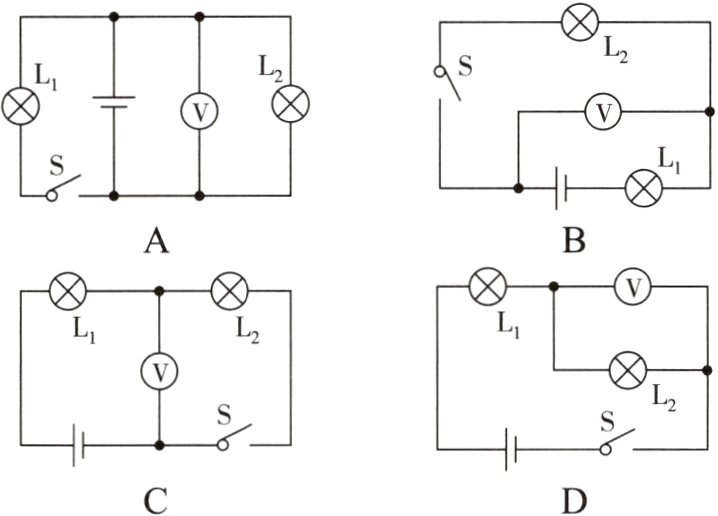

1.在下列电路中，闭合开关S，能用电压表测量L₁两端电压的正确电路是(　　　)
判断电压表的测量对象
　　　　　　　
　　　　

答案： A

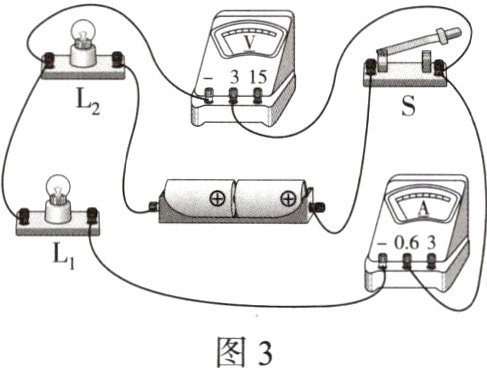

2.(2023·石家庄十三中检测)如图3所示，电路中的电源由两节新干电池串联组成，下列说法正确的是(　　　)
A.灯L₁、L₂并联
B.电压表测量灯L₁两端的电压
C.闭合开关S，电路正常工作，若灯L₁短路，电压表的示数变大
D.闭合开关S，电路正常工作，若灯L₂断路，则电压表示数变大
　　　　　　　　　　　　　　

答案： B
