《2025年走向中考考场九年级物理全一册人教版河北专版》

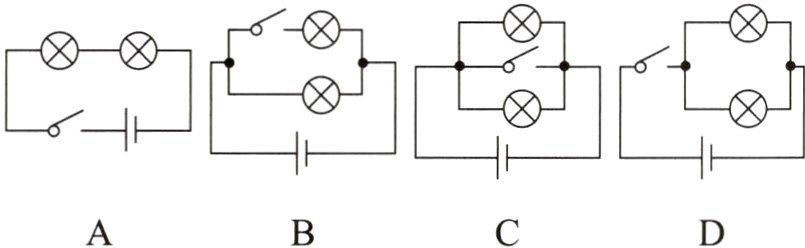

1. 下列电路中，属于串联电路的是(　　　)

答案： B

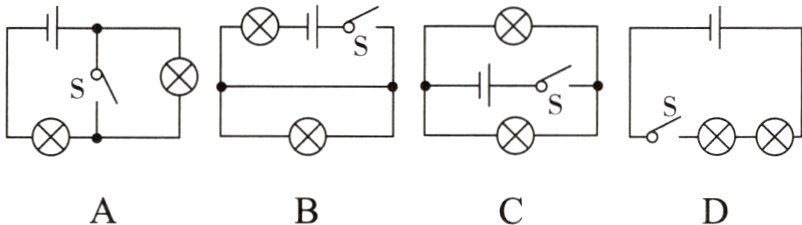

2. 下列电路中，闭合开关S后，两个小灯泡并联的是(　　　)

答案： C

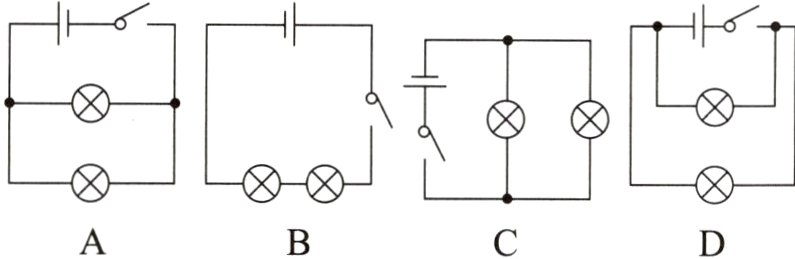

3. 小红发现某个教室里的开关可以同时控制两盏灯，这个教室里的电路图应是下图中的(　　　)

答案： D

4. 如图15 - 3 - 1所示的电路，若要使L₁、L₂并联，则(　　　)

A. 只闭合S₁
B. 只闭合S₂
C. 只闭合S₁、S₂
D. 只闭合S₁、S₃

答案： C

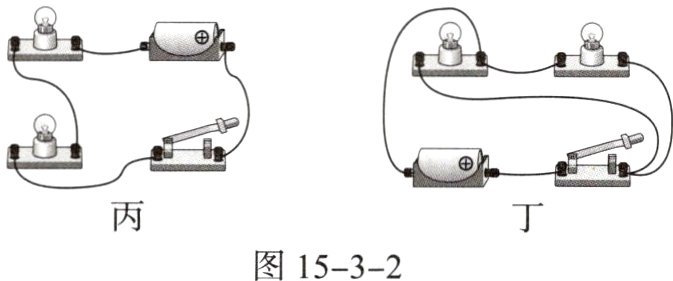

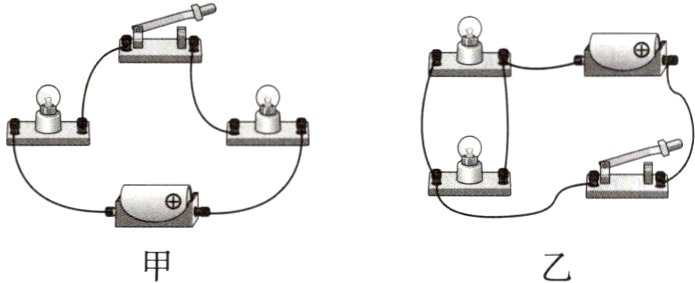

5. 如图15 - 3 - 2所示，甲图中的两盏灯是______联的；乙图中的两盏灯是______联的；丙图中的两盏灯是______联的；丁图中的两盏灯是______联的。

答案： 串 并 串 并

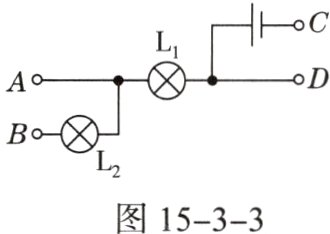

6. 如图15 - 3 - 3所示，要使L₁、L₂并联，应用导线分别连接______两接线柱和连接______两接线柱。

答案： AC BD

7. 如图15 - 3 - 4所示，把两个小灯泡串联接入电路中研究串联电路特点。
(1) 小明刚连接完最后一根导线，灯泡L₁、L₂就亮了，他在实验过程中的操作不当之处是______。
(2) 开关闭合并且两灯都发光时，取下其中一个灯泡，可观察到______________的现象，说明了串联电路各用电器________(选填“相互影响”或“互不影响”)这一特点。
(3) 开关闭合并且两灯都发光时，用一根导线并联在灯泡L₁两端，可观察到灯泡L₁______(选填“亮”或“不亮”)。
(4) 按图中所示的电路进行实验时，闭合开关两灯同时亮，断开开关两灯同时灭；将开关分别改接在灯泡L₁与L₂之间、灯泡L₁和电源的正极之间时，观察到同样的现象，这样操作的目的是研究______________________________。

答案：
(1)连接电路时开关没有断开
(2)另一灯也熄灭 相互影响
(3)不亮
(4)串联电路中开关位置变化对电路的影响

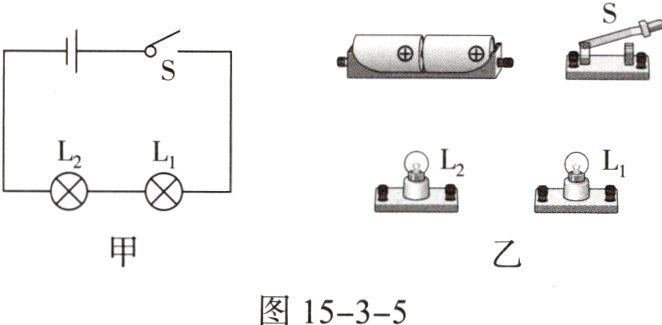

8. 根据电路图连接对应的实物电路。

答案：
如图15 - 1所示
