《2025年走向中考考场九年级物理全一册人教版河北专版》

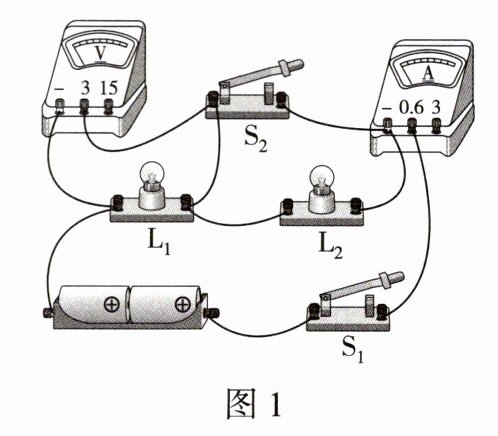

1.（2023·衡水模拟）如图1所示电路中，闭合开关S₁、S₂，电流表和电压表均有示数。若断开S₂，则(　　　)


A. 电流表示数变小，电压表示数变小
B. 电流表示数变小，电压表示数变大
C. 电流表示数变大，电压表示数变小
D. 电流表示数变大，电压表示数变大

答案： A

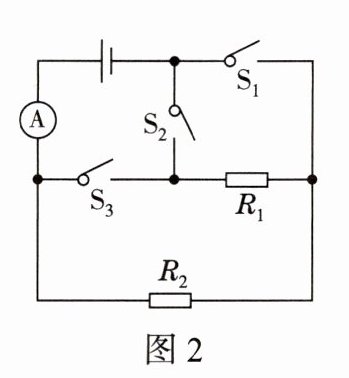

2.（2023·保定模拟）如图2所示电路，电源电压恒定，R₁=20Ω，R₂=10Ω，当S₁闭合，S₂、S₃断开时，电流表的示数为0.6A，则(　　　)

A. 电源电压为12V
B. 当S₂闭合，S₁、S₃断开时，电流表示数为0.4A
C. 当S₁、S₃闭合，S₂断开时，电流表示数为0.9A
D. 当S₁、S₂闭合，S₃断开时，电流表示数为0.2A

答案： C

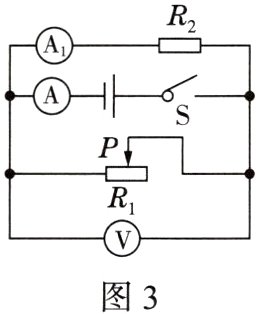

3. 如图3所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向右移动过程中，下列说法正确的是(　　　)

A. 电压表V的示数变大
B. 电压表V的示数变小
C. 电压表V与电流表A₁的示数之比不变
D. 电压表V与电流表A的示数之比变小

答案： C

4.（2023·石家庄期末）如图4所示，电源电压保持不变，只闭合开关S时，电流表的示数为0.2A，若再闭合开关S₁，发现电流表的示数为0.5A，此时通过R₁的电流为I₁，通过R₂的电流为I₂，则(　　　)

A. I₁∶I₂=4∶5
B. I₁∶I₂=3∶5
C. R₁∶R₂=3∶2
D. R₁∶R₂=2∶3

答案： D

5. 如图5所示电路中，电源电压为3V且保持不变，R = 10Ω，滑动变阻器的最大阻值R′ = 20Ω。开关S闭合后，在滑片由A端移动到B端的过程中，电流表示数的变化情况是(　　　)

A. 从0.3A到0.1A
B. 从0到0.1A
C. 从0.1A到0.3A
D. 从0.3A到0

答案： A

6. 某同学要把一个阻值为15Ω、正常工作电压为3V的灯泡接在9V的电源上使其正常工作，那么需给灯泡(　　　)
A. 串联一只45Ω的电阻
B. 并联一只45Ω的电阻
C. 串联一只30Ω的电阻
D. 并联一只30Ω的电阻

答案： C

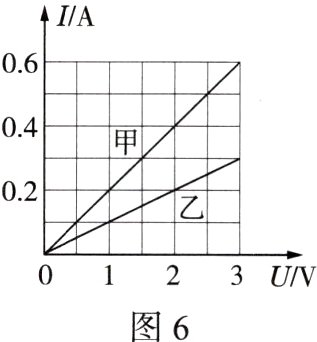

7.（2024·保定高碑店期末）小红同学在探究“通过导体的电流与其两端电压的关系”的实验中，作出了如图6所示的图像，下列说法中正确的是(　　　)

A. 甲、乙的电阻大小关系：R₁＞R₂
B. 导体两端的电压为零时，导体的电阻也为零
C. 根据图像可得出结论：导体的电阻与通过它的电流成反比
D. 将甲、乙两导体并联接到电压为2V的电源上，干路中的电流为0.6A

答案： D

8.（2024·石家庄赵县期末）如图7所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器R₂的滑片P向左移动时，两只电表示数的变化情况是(　　　)

A. 电压表与电流表示数比值不变
B. 电压表与电流表示数比值变大
C. 电压表V示数不变，电流表A示数不变
D. 电压表V示数变大，电流表A示数变小

答案： A
