《2025年走向中考考场九年级物理全一册人教版河北专版》

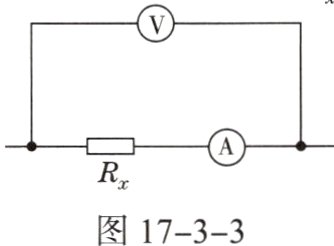

5. (2023·石家庄期末)如图17 - 3 - 3所示是用电压表和电流表测电阻的一种连接方法，$R_x$为待测电阻，如果考虑电表内阻对测量结果的影响，则电压表示数________(选填“大于”“等于”或“小于”)$R_x$两端的实际电压，电流表示数________(选填“大于”“等于”或“小于”)通过$R_x$的实际电流。
　　　　　　　　　　　

答案： 大于　等于

6. (2023·邢台期末)【实验名称】用电流表和电压表测量电阻。
【实验器材】电压恒为3V的电源、电压表、电流表、标有“20Ω　2A”字样的滑动变阻器、待测电阻$R_x$、开关及导线若干。
【实验原理】欧姆定律。
【实验过程】

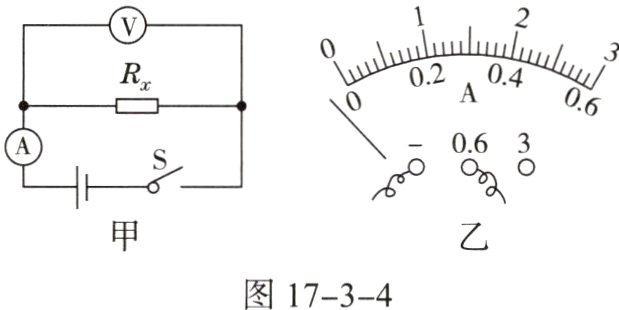

(1)小红按如图17 - 3 - 4甲所示的电路图连接电路。
　　
(2)闭合开关，发现电流表示数如图乙所示，则下一步的实验操作是：先____________，然后____。
(3)小红测出待测电阻$R_x$的阻值后，向老师汇报，老师指出她实验设计中存在着不足，其不足是______________________________。

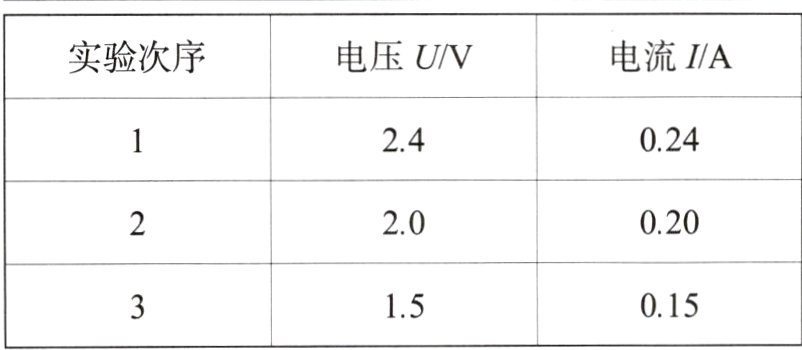

(4)改进实验后，小红继续实验并将数据记录在表格中。分析数据可知：待测电阻$R_x$的阻值为__________Ω。还可以初步得出：电阻一定时，______________________________。
　　

答案：
(2)断开开关将电流表正、负接线柱交换连接
(3)只测量一组数据，实验误差会较大
(4)10通过导体的电流与导体两端的电压成正比

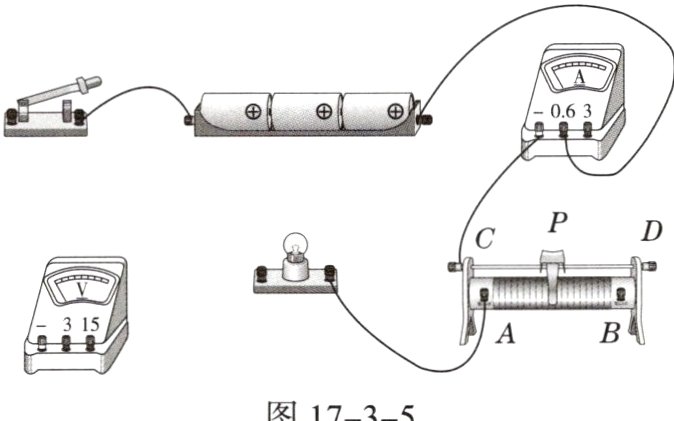

7. (2023·衡水期末)如图17 - 3 - 5所示是测量小灯泡的电阻所用的器材，已知小灯泡的额定电压是3.8V。
(1)请你用笔画线代替导线，将实物电路连接完整，要求导线不能交叉。
　　
(2)连接电路时，开关应__________，闭合开关前，滑动变阻器的滑片P应移动到最________(选填“左”或“右”)端。
(3)进行实验时，闭合开关后，发现小灯泡不亮，电压表的示数接近4.5V，然后反复移动滑动变阻器的滑片P，电压表的示数不变。由此可见，发生故障的原因可能是__________________。

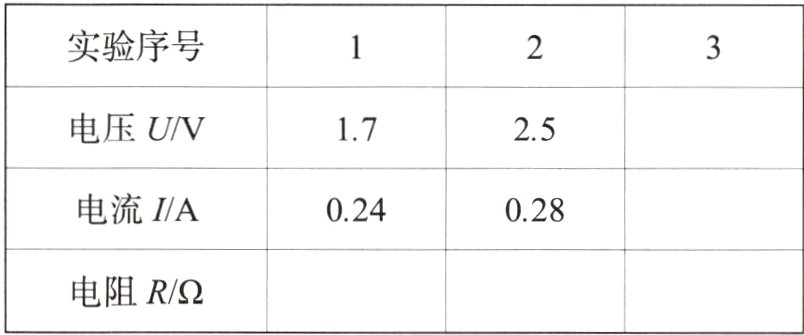

(4)排除故障后，先后让滑动变阻器的滑片P在不同位置上做了三次实验，前两组数据如表格中所示，最后一组数据如图17 - 3 - 6所示，电流表示数为________A，电压表示数为__________V，此时小灯泡电阻为__________Ω。
　　
(5)得出三组数据后，根据每组数据正确计算出三个相应的电阻值，比较发现它们之间有较大差异，你认为产生这种差异的原因是____________

答案：

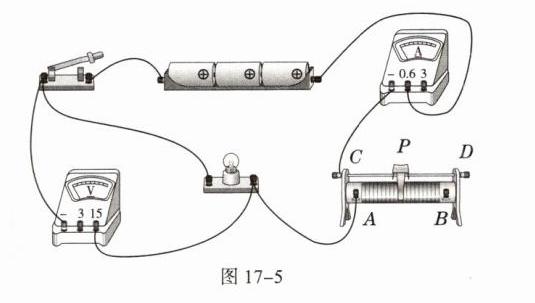

(1)如图17 - 5所示
(2)断开　右
(3)小灯泡处断路
(4)0.3　3　10
(5)小灯泡的电阻随温度的变化而改变
