《2025年走向中考考场九年级物理全一册人教版河北专版》

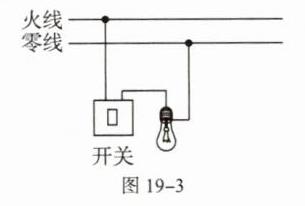

1.(2023·唐山模拟)在图1中，请用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。

答案：

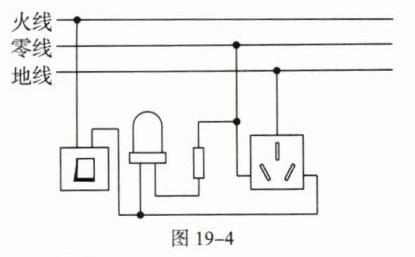

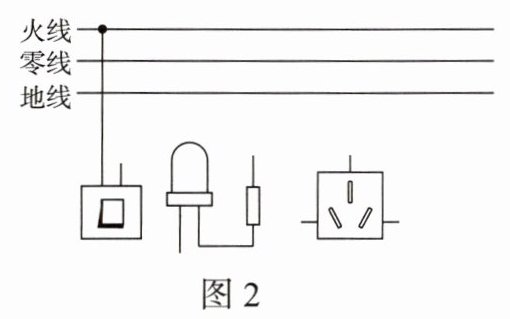

2.生活中有一种插线板，在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图2中画出开关、指示灯和插孔的连接方式，并与电源线或地线接通。

答案：

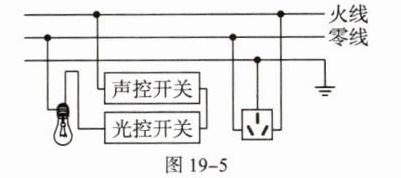

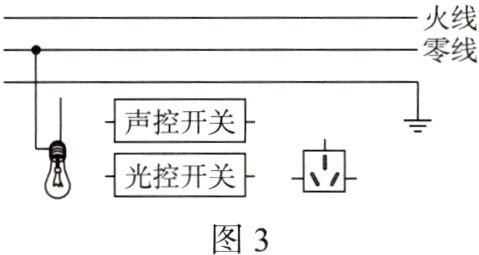

3.(2023·沧州模拟)如图3所示，有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响。请用笔画线代替导线完成电路。
火线
零线
地线

答案：

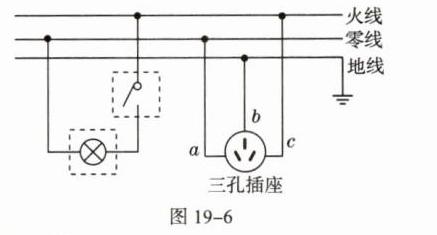

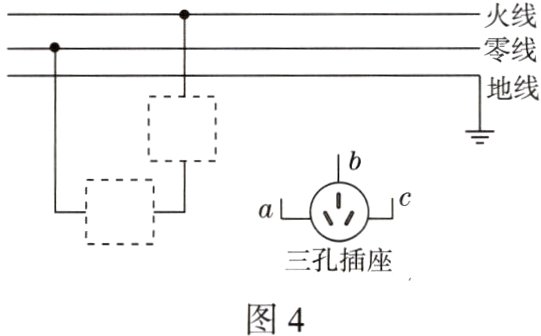

4.在图4中虚线框内分别画出开关和电灯的元件符号，并画出三孔插座各孔的正确接线，使电路符合安全用电的要求。
火线
零线
地线

答案：

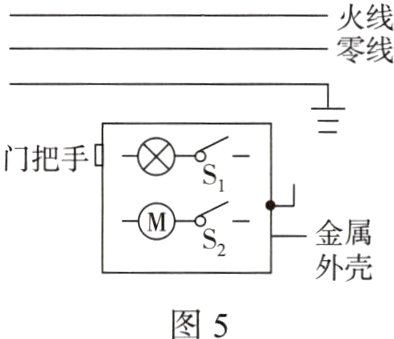

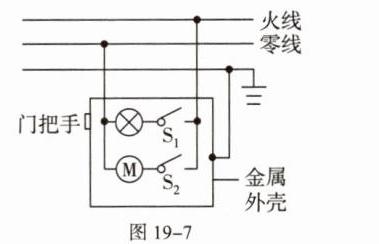

5.如图5为冰箱工作时的部分电路示意图。冰箱内的照明灯由开关S₁控制，压缩机M由开关S₂控制。根据题意，将图连接完整，并符合安全用电原则。
火线
零线

答案：

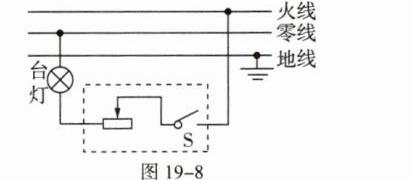

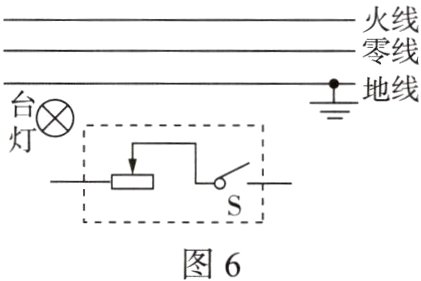

6.如图6所示，虚线框内是一个台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。请将电路图连接完整，使其符合安全用电原则。
火线
零线
地线

答案：

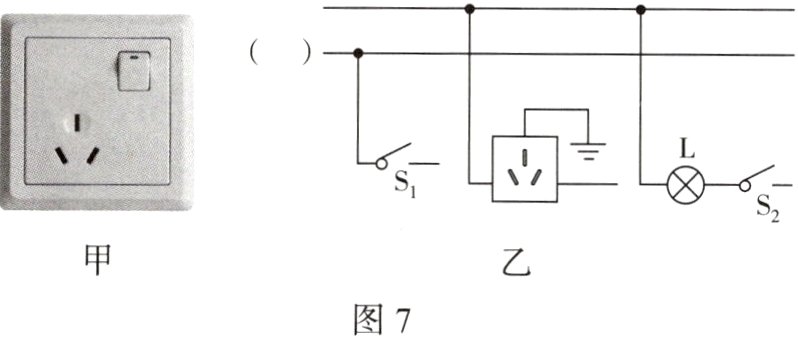

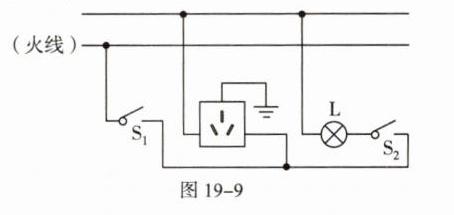

7.(2023·唐山丰南实验学校期末)小慧家卫生间的墙壁上有个“三孔一开”的插座(如图7甲所示)，上面的开关S₁不仅可以控制三孔插座，还可以控制镜前灯L及其开关S₂，如图乙所示。若只闭合S₁，只有插座能工作；若同时闭合S₁和S₂，三孔插座和L都工作，请在图乙的括号中标出“零线”或“火线”，并将电路的连接补充完整。

答案：
