《2025年走向中考考场九年级物理全一册人教版河北专版》

1. 滑动变阻器改变阻值的本质是改变接入电路中的电阻丝的(　　　)
A. 长度　　　　　　　　B. 横截面积
C. 材料　　　　　　　　D. 温度

答案： A

2. (2023·秦皇岛模拟)关于如图16 - 4 - 1所示的滑动变阻器,下列说法不正确的是(　　　)


A. “50Ω”表示该滑动变阻器接入电路的最大阻值为50Ω
B. “1.2A”表示该滑动变阻器允许通过的最小电流为1.2A
C. 滑动变阻器通过改变接入电路中电阻丝的长度来改变电阻大小,从而改变电路中的电流
D. 把此滑动变阻器串联接入电路,电路中的电流大小不能超过1.2A

答案： B

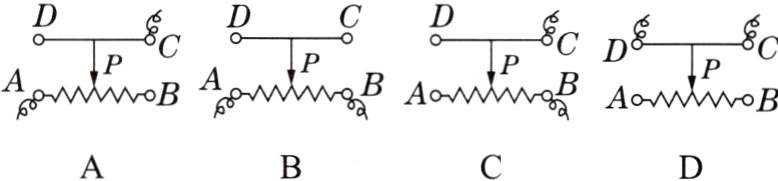

3. 如图16 - 4 - 2所示是四幅滑动变阻器的接线示意图,根据图中所接入的两个接线柱回答:当滑片向右移动时,变阻器接入电路中的电阻值是如何变化的? (均选填“变大”“变小”或“不变”)
图16 - 4 - 2
图A中接入电路的电阻值____________。
图B中接入电路的电阻值____________。
图C中接入电路的电阻值____________。
图D中接入电路的电阻值____________。

答案： 变大 不变 变小 不变

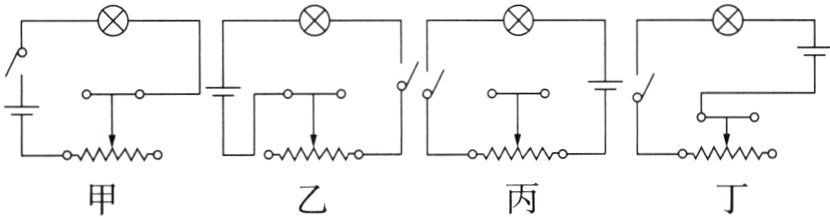

4. 在如图16 - 4 - 3所示的四个电路中,合上开关,当滑动变阻器的滑片向右移动时,通过灯泡的电流变小,那么下列叙述中正确的是(　　　)
图16 - 4 - 3
A. 只可用甲图电路
B. 用甲图或丁图电路都可以
C. 只可用乙图电路
D. 用乙图或丙图电路都可以

答案： B

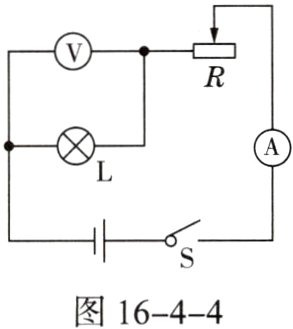

5. 如图16 - 4 - 4所示,闭合开关后灯泡亮度较暗,两表示数较小,移动滑动变阻器的滑片时现象不变,可能原因是(　　　)

A. 滑动变阻器断路
B. 滑动变阻器短路
C. 同时接了滑动变阻器的上面两个接线柱
D. 同时接了滑动变阻器的下面两个接线柱

答案： D

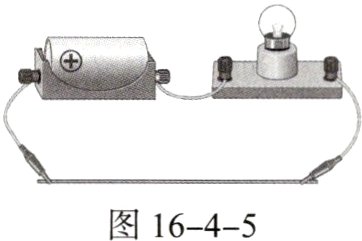

6. 如图16 - 4 - 5所示,当夹子在铅笔芯上滑动时,灯泡的亮度发生变化,这是通过改变铅笔芯连入电路中的________来改变其电阻的大小,实验器材中的____________就是根据这一原理制成的。

答案： 长度 滑动变阻器

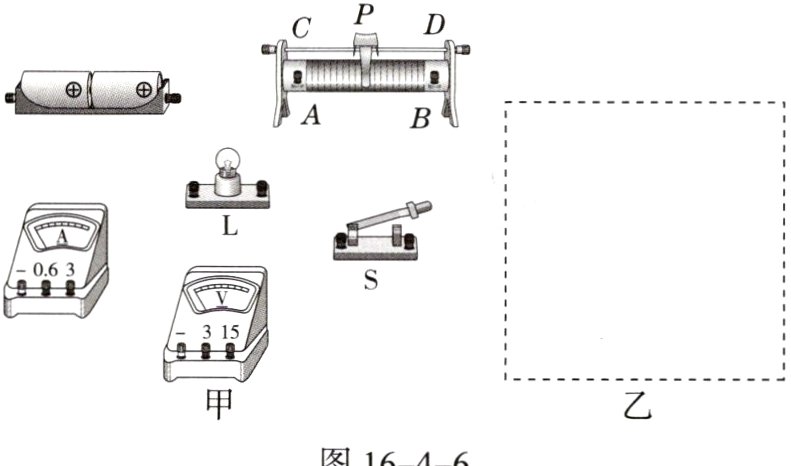

7. 在做“利用滑动变阻器改变电路中电流”的实验时:
(1)要求电压表测灯泡两端的电压,电流表测通过灯泡的电流,且当滑片P向左滑动时,电流表示数变大,在图16 - 4 - 6乙虚线框内画出电路图,标出电压表、电流表的正、负接线柱,并用笔画线代替导线将如图甲所示的实物连接好。

(2)实验时,若发现无论怎样移动滑片P,灯泡的亮度都不变且较暗,则原因可能是____________。

答案：

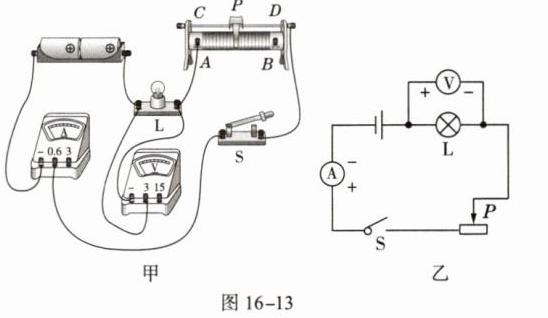

(1)如图16 - 13甲、乙所示
(2)将滑动变阻器的下面两个接线柱连入电路了
