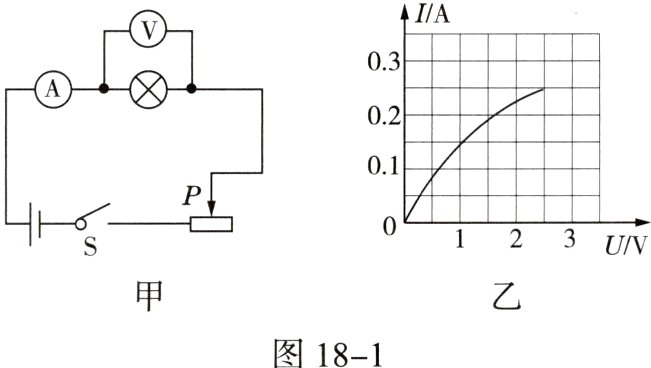

5.（2023·邯郸模拟）如图18 - 1甲所示，将额定电压为2.5 V的小灯泡接入电源电压为4.5 V的电路中，闭合开关，调节滑动变阻器滑片P，记录相应电压表和电流表示数绘制成如图乙所示的I - U图像，则小灯泡的额定功率为________W，小灯泡正常发光时，滑动变阻器接入电路的电阻是______Ω。
　　

答案： 0.625 8

6. 某实验小组想测量额定电流为0.3 A的小灯泡的额定功率，同学们设计了如下方案。
　　　
　　　

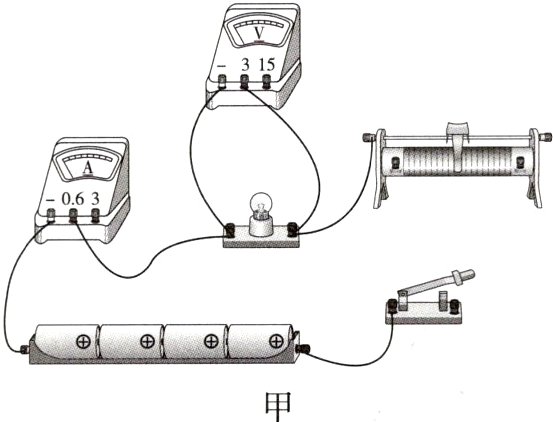

(1)实验电路如图18 - 2甲所示，其中电源电压为6 V。
①连接电路过程中，开关应处于____________状态。
②如图甲是未连接好的电路，请用笔画线代替导线，正确连接实物电路。（要求滑动变阻器的滑片向右移动时，小灯泡变亮）

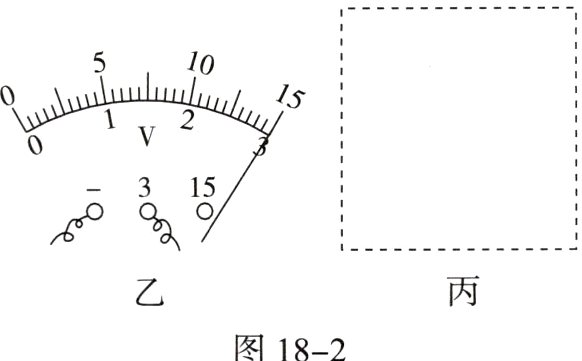

③测小灯泡额定功率的原理是__________；调节滑片，当电流表示数为0.26 A时，看到电压表的示数(如图乙所示)为__________V。
(2)为了测出小灯泡的额定功率，关于下一步的操作：
①小丽认为电压表换为0 ~ 15 V的量程即可测出小灯泡额定功率。爱思考的小溪说电压表仍选0 ~ 3 V量程也能测出小灯泡额定功率，请你在图丙虚线框内画出小溪方案的电路图。
②小丽和小溪谁的方案测量结果更精确？为什么？

答案：

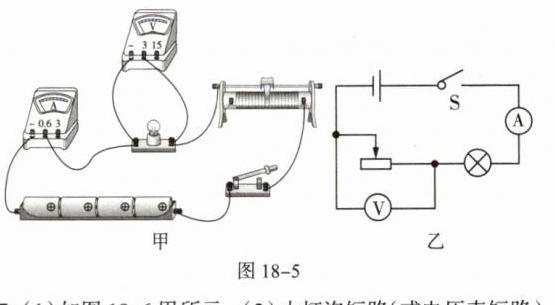

(1) ①断开 ②如图18 - 5甲所示 ③$P = UI$
(2) ①如图乙所示 ②小溪的方案测量结果更精确。因为电压表的0~15 V量程，其分度值为0.5 V，读数时误差较大，使测量结果偏差较大，而电压表的0~3 V量程，分度值为0.1 V，读数时误差较小，使测量结果偏差较小，故小溪的方案测量结果更精确。

7.（2023·石家庄期末）在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5 V。电源电压为4.5 V。
　　　　
　
　　　　　　　　图18 - 3

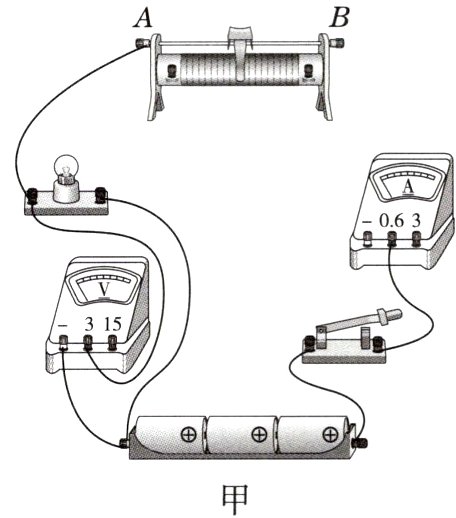

(1)请将图18 - 3甲中的电路连接完整，要求滑动变阻器的滑片向左移动时，电路中电流变小。
(2)连接好电路闭合开关后，发现灯泡不亮，检查电路发现电压表无示数、电流表有示数，则故障可能是______________________________。
(3)问题解决后，移动滑动变阻器滑片，当电压表示数为2.3 V时，为了让灯泡正常发光，此时应将滑片向________(选填“左”或“右”)端移动。

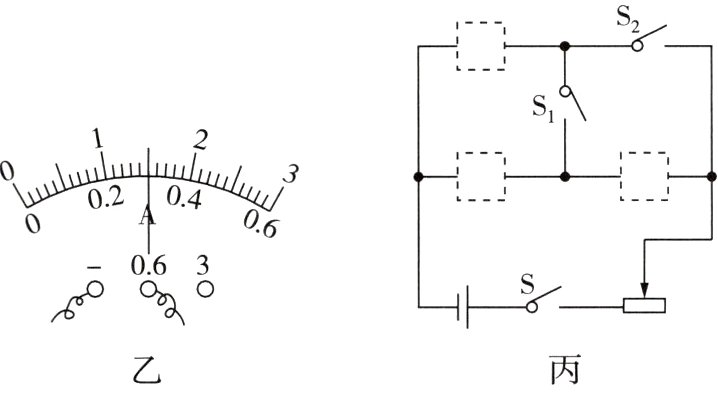

(4)当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡额定功率为________W。

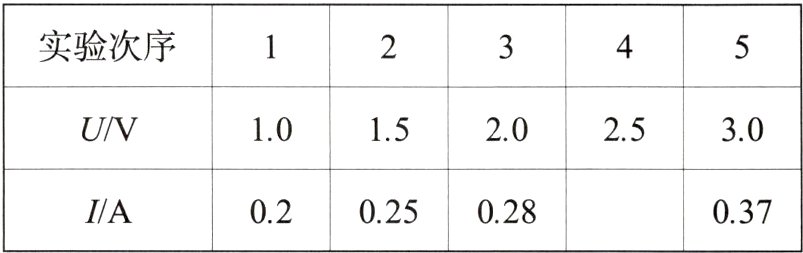

(5)下表是实验中测量的几组数据，其中一个电流数据有误，此数据为第________组。
　
(6)小明打算只利用电流表来测量小灯泡的额定功率，他增加了一个阻值为10 Ω的定值电阻R₀和两个开关，设计了如图丙所示电路，请将电阻R₀、电流表和灯泡的符号填入虚线框中使其能完成实验。

答案：

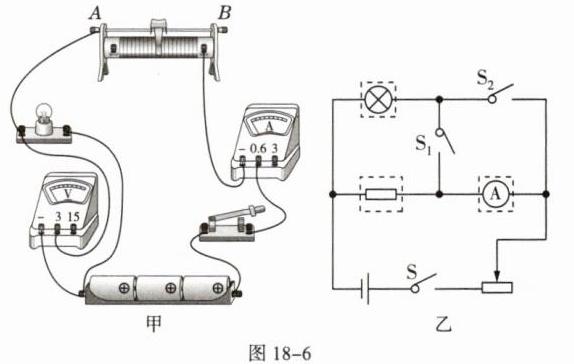

(1) 如图18 - 6甲所示
(2) 小灯泡短路(或电压表短路)
(3) 右
(4) 0.75
(5) 5
(6) 如图乙所示
