《2025年走向中考考场九年级物理全一册人教版河北专版》

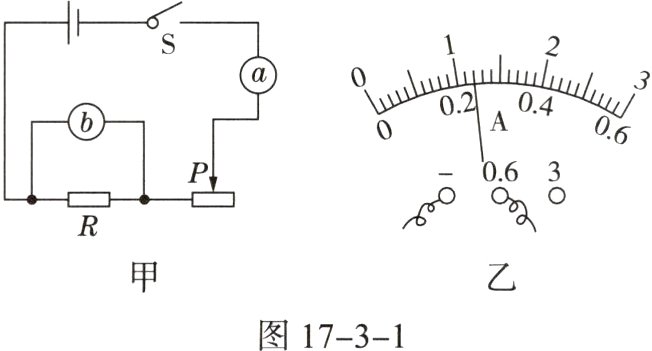

1. 小亮用如图17 - 3 - 1甲所示的电路测量定值电阻R的阻值。
　　
(1)图甲中的a是________表，b是________表。
(2)实验原理是________。
(3)连接电路时开关应________，滑动变阻器的滑片应移动到最________(选填“左”或“右”)端。
(4)闭合开关，移动滑片，使电压表示数为2.4V，电流表示数如图乙所示，其读数为________A，待测电阻的阻值为________Ω。
(5)实验中，改变几次滑动变阻器滑片的位置，并记录相应数据，目的是________________________。

答案：
(1)电流　电压
(2)$R = \frac{U}{I}$　
(3)断开　右
(4)0.24 10
(5)得到多组数据，以便可以求平均值，减小误差

2. 在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是(　　　)
A. 控制电源的电压，以免损坏电压表
B. 改变电阻两端的电压和电路中的电流，实现多次测量
C. 使电压表和电流表的读数更加准确
D. 只能使电阻两端的电压升高，电阻中的电流变大

答案： B

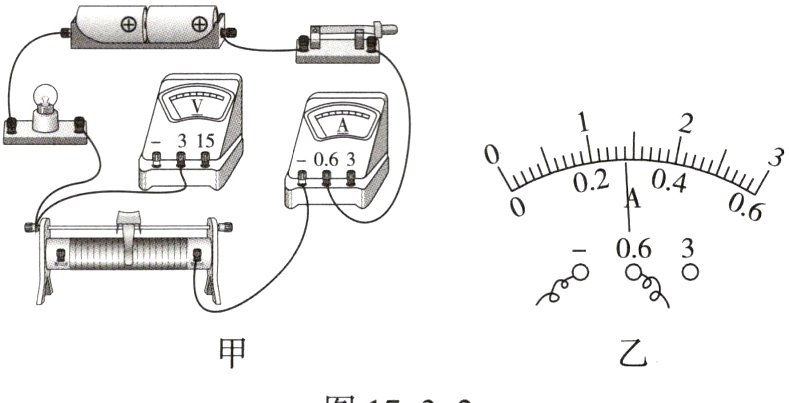

3. 小明在做“测量小灯泡的电阻”实验时，使用的小灯泡额定电压为2.5V，电源电压为3V。小明现已连接了部分电路，如图17 - 3 - 2甲所示。
(1)在已连接的电路中，有一不当之处是______。
(2)请用笔画线代替导线，将图甲中的电路连接完整。
　　 图17 - 3 - 2
(3)当小灯泡正常发光时，电流表的示数如图乙所示，电流大小为________A，小灯泡正常发光时的电阻为________Ω(电阻的计算结果保留1位小数)。

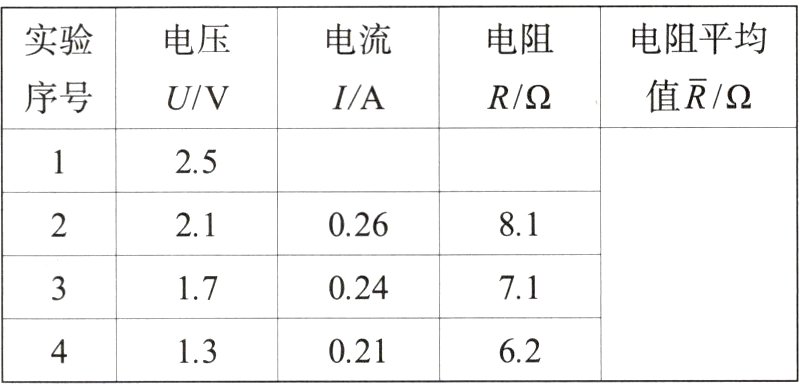

(4)小明的实验记录和有关计算如下表所示。从表格设计看，小明计划把四次电阻的平均值作为小灯泡的电阻值，他认为这样可以减小误差。你认为小明的做法是________(选填“正确”或“错误”)的。从表中数据看，不同电压下小灯泡的电阻值不同，这是灯丝电阻受________影响导致的。
　　

答案：

(1)开关闭合　

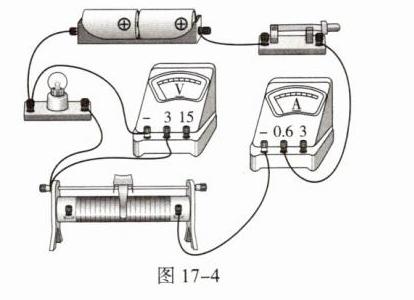

(2)如图17 - 4所示　
(3)0.28 8.9
(4)错误 温度
　　　　　
　　　　　　　　

4. 在用伏安法测电阻的实验中，下列注意事项中不是必要的是(　　　)
A. 连接电路之前，先断开开关
B. 应从电源的正极开始连线，开关应靠近电源的正极
C. 在无法估计被测值的大小时，电流表、电压表应先用大量程试触
D. 将滑动变阻器连入电路时，滑片应移到阻值最大的位置

答案： B
