《2025年走向中考考场九年级物理全一册人教版河北专版》

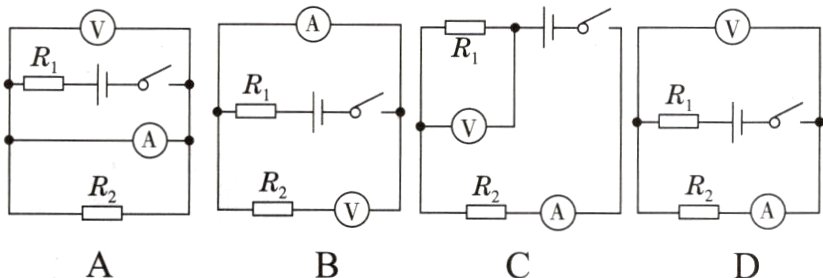

5. 下列电路中电压表测量R₂两端电压且电路连接正确的是(　　　)

答案： D

6. (2023·唐山模拟)关于如图16 - 3所示的电路图，下列说法正确的是(　　　)

A. 只S₁闭合，电压表测量的是L₁两端的电压
B. 只S₂闭合，电压表测量的是L₁两端的电压
C. 只S₃闭合，电压表示数不为零
D. S₁、S₂、S₃都闭合，电压表的示数等于电源电压

答案： A

7. (2023·廊坊模拟)如图16 - 4所示电路中，开关闭合时，电压表V₁、V₂、V₃的读数分别是U₁、U₂、U₃，则U₁、U₂、U₃的关系正确的是(　　　)

A. U₁ = U₂ + U₃
B. U₁ = U₂ = U₃
C. U₁ ＞ U₂ ＞ U₃
D. U₃ ＞ U₂ ＞ U₁

答案： B

8. (2023·石家庄十七中期中)用如图16 - 5所示电路探究串联电路的电压规律，下列说法正确的是(　　　)

A. 若测量L₁两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接b点
B. 改变两个小灯泡的规格，重复实验，是为了减小实验误差
C. 实验得到的结论为：串联电路电压处处相等
D. 若灯泡L₁短路，则只有灯L₂亮，且电压表并联在a、b两点时示数为0

答案： D

9. 如图16 - 6所示的电路中，电源电压恒为6V，开关闭合后，两灯泡都发光，电压表的示数为2.4V，则(　　　)

A. 灯泡L₁两端的电压为2.4V
B. 灯泡L₂两端的电压为3.6V
C. 灯泡L₁和灯泡L₂两端的电压之和为6V
D. 当灯泡L₂断路时，电压表的示数为零

答案： C

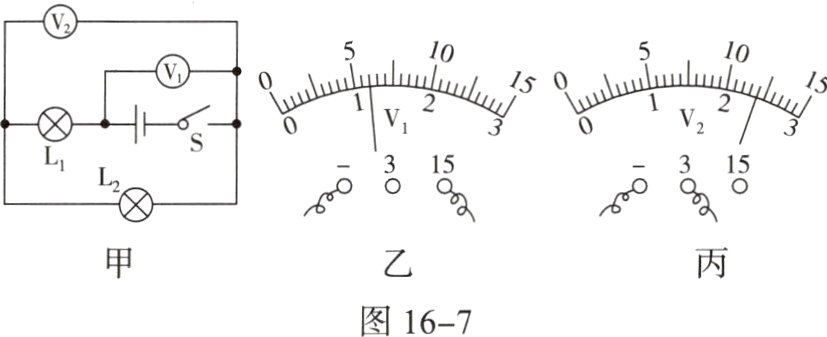

10. (2024·石家庄长安区期末)如图16 - 7甲所示电路，闭合开关S，电压表V₁的示数如图乙，电压表V₂的示数如图丙，则灯L₁两端的电压为________V，灯L₂两端的电压为________V，电源的电压为________V。

答案： 3.6 2.4 6

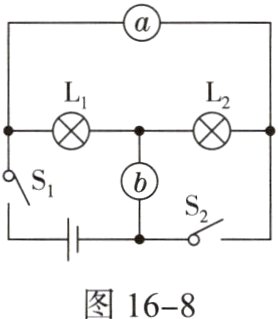

11. (2023·石家庄二十三中期中)如图16 - 8所示的电路，电源电压恒定不变。当a、b都是电压表时，闭合开关S₁和S₂，a、b示数分别是6V、3.5V，那么灯L₁两端的电压是________V，L₂两端的电压是________V。当a、b都是电流表时，断开开关S₂、闭合开关S₁，a、b示数分别是0.28A、0.5A，那么通过灯L₁的电流是________A，L₂的电流是________A。

答案： 2.5 3.5 0.22 0.28

12. (2023·石家庄模拟)为探究并联电路电压特点，小明设计了如图16 - 9所示的电路图。
(1)连接电路的过程中开关应该是________的。
(2)将电压表接在a、b两点，则电压表的正接线柱应该接______点(选填“a”或“b”)，闭合开关S发现L₁不亮、L₂亮，电压表有示数，则发生的故障原因是________________________。

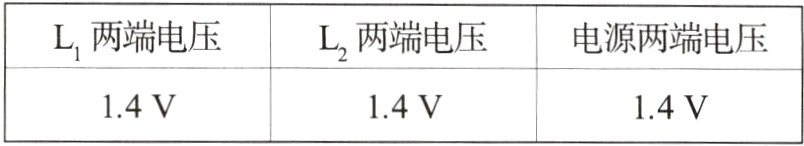

(3)排除故障后，小明完成了实验，并把数据记录在表中，分析实验数据得出两个实验结论，其中正确的是________(填序号)。

①并联电路两端的电压等于各部分电路两端电压之和；
②并联电路中，各部分电路两端电压相等。

答案：
(1)断开
(2)a L₁断路
(3)②
