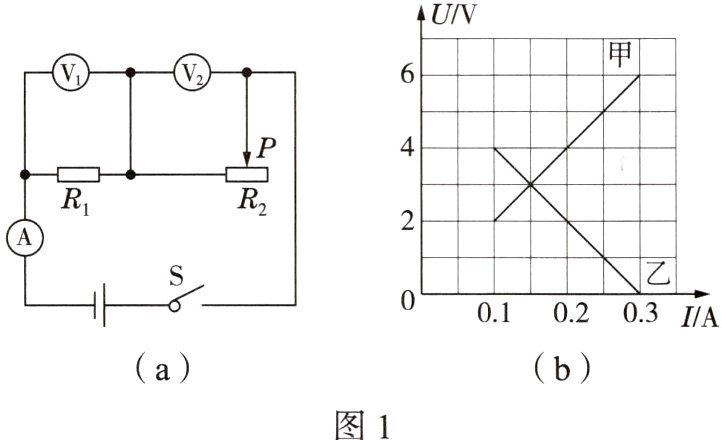

1.（2023·唐山期末）如图1（a）所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图（b）所示。根据图像的信息可知：______（选填“甲”或“乙”）是电压表V₂示数变化的图像，电源电压为______V，电阻R₁的阻值为______Ω。

答案： 乙 6 20

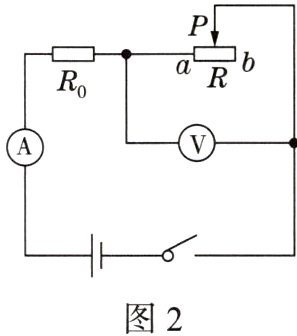

2.（2023·衡水模拟）如图2所示的电路中，电源电压为13.5V，闭合开关，调节滑动变阻器的滑片P从最右端b移动到最左端a，电流表示数由0.18A变为0.54A，则定值电阻R₀=______Ω，滑片位于b端时电压表的示数为______V。

答案： 25 9

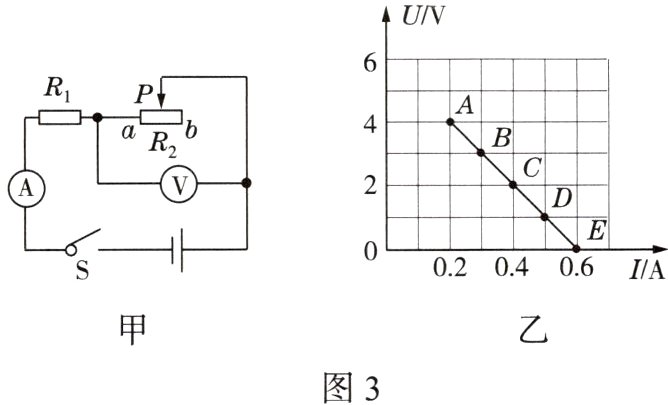

3. 如图3甲所示的电路中，电源电压不变，R₁为定值电阻。闭合开关S，将滑动变阻器R₂的滑片P从a端向b端移动的过程中，电压表和电流表的示数变化情况如图乙所示，则下列判断正确的是( )

A. 电源电压为4V
B. R₁的阻值为20Ω
C. R₁的阻值为10Ω
D. 当滑动变阻器的滑片P在中点时，两电表的示数对应于图乙中的C点

答案： C

4. 如图4所示电路，电源电压保持不变，R₀=10Ω。当闭合开关S、滑动变阻器的滑片P在中点c时，电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A，则电源电压U与滑动变阻器的最大阻值R分别是多少?

答案： 解:闭合开关S,滑动变阻器的滑片P在中点c时，电阻$R_0$和滑动变阻器(接入电路的阻值为$\frac{R}{2}$)串联，此时电路中的电流：$I=\frac{U}{R_0 + R_c}=\frac{U}{10\Omega+\frac{R}{2}}=0.3\ A$ ①，
移动滑片P至b端时，电阻$R_0$和滑动变阻器(接入电路的阻值为R)串联，此时电路中的电流：$I'=\frac{U}{R_0 + R_b}=\frac{U}{10\Omega+R}=0.2\ A$ ②，
由①②两式解得$U = 6\ V$，$R = 20\Omega$。

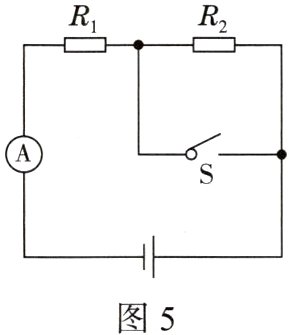

5. 如图5所示的电路中，电源电压U=36V且恒定不变，电阻R₂=24Ω。当开关断开时，电流表的读数为0.5A，则R₁的阻值为______，它两端的电压为__________；当开关闭合时，电流表的示数为______，R₁两端的电压为______。

答案： 48Ω 24V 0.75A 36V

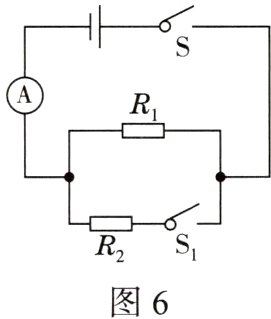

6.（2023·石家庄期末）如图6所示，电源电压恒定，R₁=20Ω，闭合开关S，断开开关S₁，电流表示数为0.3A。若再闭合S₁，发现电流表示数变化了0.2A，则通过R₂的电流为______A，电源电压为______V，R₂的阻值为______Ω。

答案： 0.2 6 30
