《2025年走向中考考场九年级物理全一册人教版河北专版》

1. 在“测量小灯泡额定功率”的实验中，当用手移动滑动变阻器的滑片时，眼睛应观察( )
A. 灯泡的发光情况
B. 滑动变阻器滑片的位置
C. 电压表的示数
D. 电流表的示数

答案： C

2. 为了准确、迅速地测出额定电压为2.5V的小灯泡的额定功率，至少要用________节干电池，用________调节小灯泡两端的电压，电压表应和小灯泡______联。为提高测量的准确程度，电压表最好选________V的量程，闭合开关后调节滑动变阻器使电压表的示数为________V。

答案： 2 滑动变阻器 并 0~3 2.5

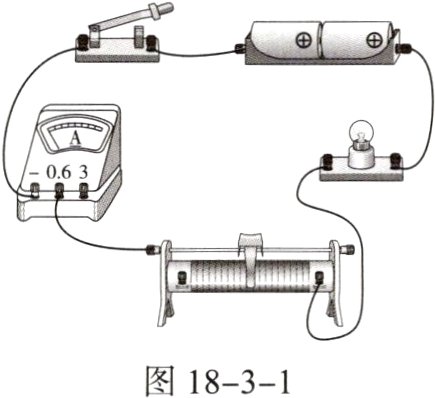

3. 如图18 - 3 - 1所示，小红做“用滑动变阻器改变小灯泡亮度”的实验，电源电压3V保持不变，小灯泡的规格是“2.5V 0.3A”，闭合开关后，发现小灯泡不亮，电流表有示数，移动滑动变阻器的滑片到最右端，小灯泡仍不亮，但电流表示数有变化，则电路故障可能是______________。排除故障后，移动滑动变阻器的滑片，改变小灯泡的亮度，当电流表示数为________A时，小灯泡正常发光，小灯泡的额定功率为________W。
　　　　　

答案： 小灯泡短路 0.3 0.75

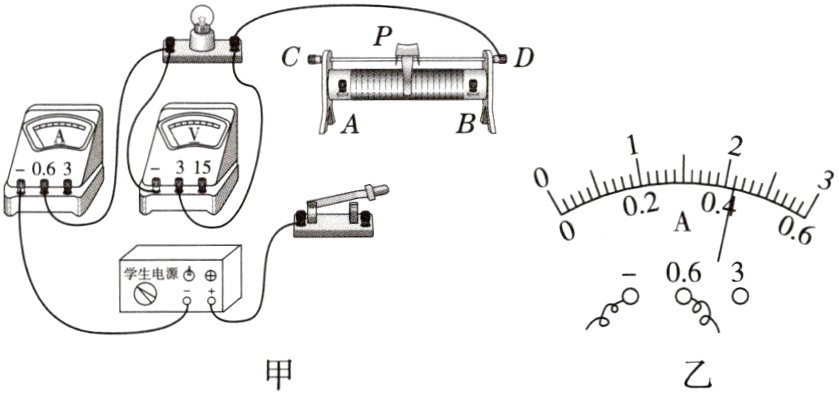

4. (2023·石家庄赞皇期末)如图18 - 3 - 2所示，小明在“测量小灯泡电功率”的实验时，器材有：电源(电压恒为8V)，一个电流表，一个电压表，滑动变阻器“20Ω 2A”，小灯泡(额定电压2.5V，额定功率小于1.2W)，开关及导线若干。
　　　　 图18 - 3 - 2
(1)连接电路时开关应________，请用笔画线代替导线，将图甲中的电路连接完整(要求：滑动变阻器的滑片P向左滑动时灯变亮，连线不能交叉)。
(2)闭合开关前，图甲中滑动变阻器的滑片P应位于________(选填“A”或“B”)端。

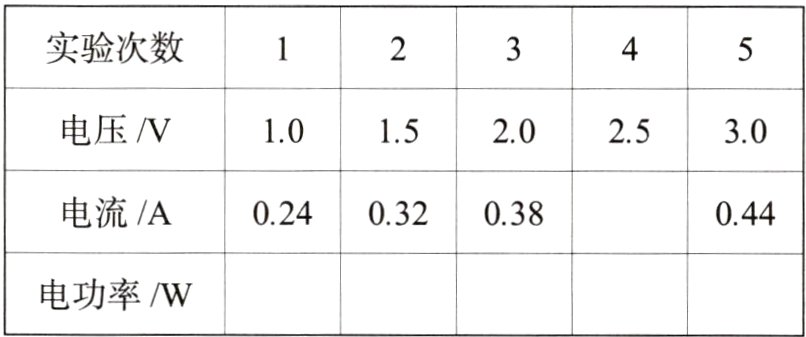

(3)正确连接电路后，闭合开关进行实验，记录的数据如下表所示。当电压表示数为2.5V时，电流表示数如图乙所示，小灯泡的额定功率为________W。
　　　　　
(4)分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而________(选填“增大”“不变”或“减小”)，小灯泡的亮度由________(选填“额定功率”或“实际功率”)决定，通过小灯泡的电流与它两端的电压不成正比是因为____________________。
(5)当电压表示数为2.5V时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值________(选填“偏大”或“偏小”)。

答案：

(1)断开
(2)B
(3)1.05
(4)增大实际功率 灯丝电阻与温度有关
(5)偏小

5. (2023·保定模拟)家用电能表标有3000r/(kW·h)的字样，当接入一个用电器正常工作时，1min内电能表的转盘转了15转，则该用电器消耗的实际功率是( )
A. 30W B. 180W C. 300W D. 3000W

答案： C
