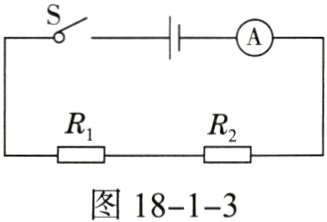

13. 如图18 - 1 - 3所示的电路中,R₁为10Ω,R₂为20Ω。闭合开关S后,电流表的示数为0.2A,电源电压保持不变。求:
(1)R₁两端的电压U₁。
(2)R₂在10s内所消耗的电能W₂。

答案： 解：
(1)由图可知，$R_{1}$、$R_{2}$串联，串联电路中电流处处相等，所以$I_{1}=I_{2}=I = 0.2\ A$，
$R_{1}$两端的电压：$U_{1}=I_{1}R_{1}=0.2\ A×10\ \Omega = 2\ V$。
(2)$R_{2}$两端的电压：$U_{2}=I_{2}R_{2}=0.2\ A×20\ \Omega = 4\ V$，
$R_{2}$在10 s内所消耗的电能：
$W_{2}=U_{2}I_{2}t = 4\ V×0.2\ A×10\ s = 8\ J$。

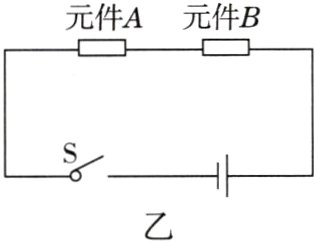

14. 有两个电路元件A和B,流过元件的电流与其两端电压的关系如图18 - 1 - 4甲所示,把它们串联在电路中,如图乙所示。闭合开关S,这时电路中的电流为0.2A,则电源电压和元件A在10s内消耗的电能分别是(　　　)
　　　
　　　　　　　　图18 - 1 - 4
A. 2V,2J　　　　　　
　B. 3V,2J
C. 3V,6J　　　　　　
　D. 2V,4J

答案： B

15. (2023·沧州模拟)某品牌的手机电池的容量为4500mA·h,该手机的待机电流为15mA,则该手机的最长待机时间为________h,电池上标有4V的字样,由此可以推测,该电池充电充满后能储存________J的电能。

答案： 300 64800

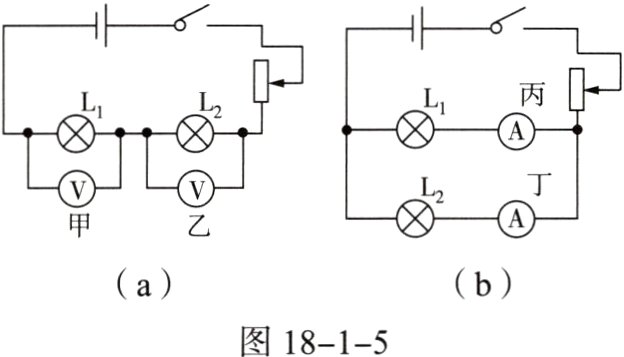

16. (2023·保定期末)同学们猜想影响电流做功多少的因素有:用电器两端的电压、通过用电器的电流和通电时间。如图18 - 1 - 5(a)(b)所示是小明实验小组的实验电路图。
(1)此实验是根据________________来比较相同时间内电流做功的多少,L₁、L₂两个灯泡的规格应________(选填“相同”或“不同”)。
(2)在图(a)所示的电路中,两灯串联,主要是为了控制____________________相同,从而研究电流做功多少与________的关系;在图(b)所示的电路中,观察到L₁灯比L₂灯暗,丙电流表的示数小于丁电流表的示数,由此可以得到的结论是______________________________。

答案：
(1)灯泡的亮暗程度不同
(2)电流与通电时间 电压 在电压、通电时间相同时，电流越大，电流做功越多

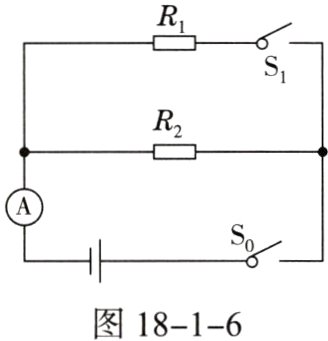

17. (2023·承德期末)如图18 - 1 - 6所示,电源的电压恒定,R₁、R₂为定值电阻,R₂的阻值为60Ω。只闭合开关S₀时,电流表的示数为0.2A,再闭合开关S₁时,电流表的示数为0.6A。求:
(1)电源的电压。
(2)电阻R₁的阻值。
(3)开关S₀、S₁均闭合后,通电10s电路消耗的总电能。

答案： 解：
(1)只闭合开关$S_{0}$时，电路为$R_{2}$的简单电路，
电源的电压：$U = U_{2}=I_{2}R_{2}=0.2\ A×60\ \Omega = 12\ V$。
(2)开关$S_{0}$、$S_{1}$均闭合时，$R_{1}$与$R_{2}$并联，由于开关$S_{1}$闭合前后$R_{2}$两端的电压不变，则通过$R_{2}$的电流仍然为0.2 A，
则通过$R_{1}$的电流：$I_{1}=I - I_{2}=0.6\ A - 0.2\ A = 0.4\ A$，
$R_{1}$的阻值：$R_{1}=\frac{U}{I_{1}}=\frac{12\ V}{0.4\ A}=30\ \Omega$。
(3)开关$S_{0}$、$S_{1}$均闭合后，通电10 s电路消耗的总电能：
$W = UIt = 12\ V×0.6\ A×10\ s = 72\ J$。
