《2025年走向中考考场九年级物理全一册人教版河北专版》

1. 如图1所示，电源电压一定，闭合开关S，滑动变阻器的滑片向右移动的过程中，下列说法正确的是(　　　)
A. 电路的总功率变大，电压表示数变大
B. 电流表示数变小，电路的总功率变小
C. 滑动变阻器接入电路中的电阻变小
D. 电流表示数变大，电压表示数变小
　　　　　　　　　　　　

答案： B

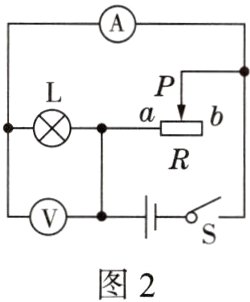

2. 如图2所示，电路的电源电压保持不变，闭合开关S，将滑动变阻器的滑片P从中点移到b端的过程中(　　　)
A. 通过灯泡的电流变小
B. 电压表示数变大
C. 电流表示数变小
D. 电路总功率变小
　　　　　　　　　　　　　

答案： D

3. (2023·石家庄期末)如图3所示电路，闭合开关后，将滑动变阻器的滑片从最右端向左移动一小段距离的过程中(　　　)
A. 电流表示数变大
B. 电压表示数变小
C. 灯泡的电功率变大
D. 电压表示数与电流表示数之比不变
　　　　　　　　　　　　　

答案： A

4. (2023·承德期末)在如图4所示的电路中，电源电压保持不变。闭合开关S，滑动变阻器的滑片P向右移动过程中，下列说法中正确的是(　　　)
A. 灯泡的额定功率变小，电压表的示数变大
B. 灯泡的额定功率变小，电压表的示数不变
C. 灯泡的额定功率不变，电压表的示数不变
D. 电路的总功率变大，电压表的示数不变
　　　　　　　　　　　　

答案： C

5. (2023·沧州期末)在科技创新比赛中，小明设计了一种水箱水位监测器，其工作原理如图5所示。下列对电路中“电表”的选择，分析正确的是(　　　)
A. 若选择电流表，水量减少时电流表示数变大
B. 若选择电压表，水量减少时电压表示数变小
C. 若选择电流表，水量增大时R0的电功率变小
D. 若选择电压表，水量增大时R0的电功率变大
　　　　　　　　　　　　　　　　　　

答案： B

6. 如图6甲是红外线测温枪，图乙是它的工作原理，R0是定值电阻，R是红外线热敏电阻，其阻值随人体温变化的图像如图丙，下列说法错误的是(　　　)
A. 体温越高，R的阻值越小
B. 体温越高，电压表示数越大
C. 体温升高，R0两端电压不变
D. 体温降低，电路的总功率变小
　　　　　　　　

答案： C

7. (2023·廊坊期末)如图7所示，电源电压保持不变。只闭合开关S，电流表的示数为0.3A，再闭合开关S1，电流表的示数变化了0.4A。那么闭合S、S1后，R1与R2的电功率之比是(　　　)
A. 3：4　　　B. 4：3　　　C. 3：1　　　D. 1：3
　　　　　　　　　　　　　　　　　　　　

答案： A
