《2025年走向中考考场九年级物理全一册人教版河北专版》

1. 下列关于电压的说法错误的是( )
A. 电压是使电路中形成电流的原因
B. 电路中有电流时,电路两端一定有电压
C. 干电池、蓄电池都是提供电压的装置
D. 电路两端有电压时,电路中一定有电流

答案： D

2. 下列生活中常见的电压值不正确的是( )
A. 一节新干电池的电压为1.5V
B. 手机电池的电压约为3.7V
C. 家庭照明电路的电压为36V
D. 闪电时云层间电压可达10⁶V

答案： C

3. 关于电压表的使用,下列说法正确的是( )
A. 电压表接入电路时,应使电流从负接线柱流入,从正接线柱流出
B. 电压表若有两个量程,一般先用小量程来“试触”
C. 电压表不能将两接线柱直接接到电源的两极上
D. 电压表必须并联在被测用电器的两端

答案： D

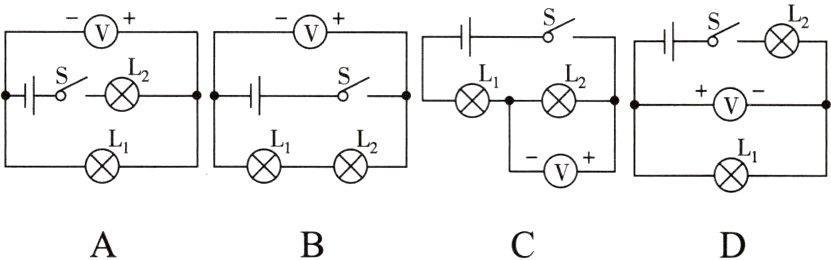

4. 下列电路图中,能正确测出灯L₁两端电压的是( )

答案： A

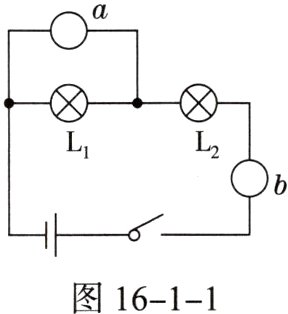

5. (2023·衡水期中)如图16 - 1 - 1所示,在“〇”处接入电流表或电压表,使L₁与L₂串联。则下列接法正确的是( )

A. a为电流表,b为电流表
B. a为电压表,b为电流表
C. a为电流表,b为电压表
D. a为电压表,b为电压表

答案： B

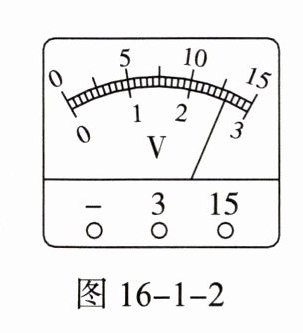

6. 电压表的表盘及指针如图16 - 1 - 2所示,若接“0~3V”量程,电压表的读数为______V；若接“0~15V”量程,表盘上每一小格代表______V。

答案： 2.6 0.5

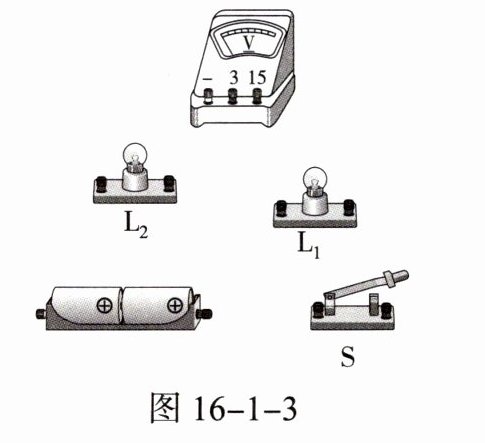

7. 如图16 - 1 - 3所示,请用笔画线代替导线完成电路连接。要求：(1)灯泡L₁、L₂串联。(2)电压表测量L₁两端电压,导线不能交叉。

答案：

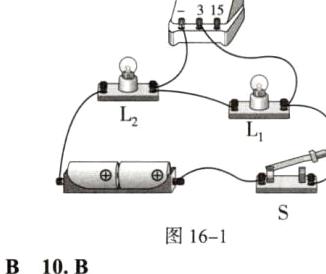

如图16-1所示

8. 如图16 - 1 - 4所示的电路中,各个元件均为实验室常用器材,当开关闭合后,下列说法中正确的是( )

A. 两表指针均有明显偏转
B. 两表指针均几乎不动
C. 电流表指针有明显偏转,电压表指针几乎不动
D. 电压表指针有明显偏转,电流表指针几乎不动

答案： D

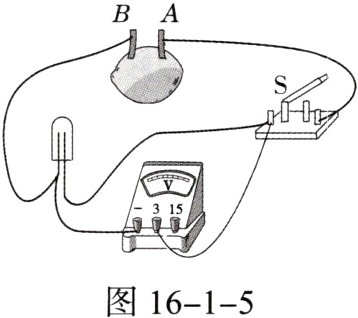

9. 如图16 - 1 - 5所示,将A、B两种不同的金属片分别插入土豆,制成“土豆电池”。闭合开关S,发光二极管发光,电压表有示数。以下关于电路的理解,说法正确的有( )

A. 金属片B是“土豆电池”的正极
B. “土豆电池”外部电流从金属片A流出,金属片B流入
C. 若发光二极管“正”“负”极接反,电压表将没有示数
D. 若断开开关,电压表无示数,A、B两金属片间没有电压

答案： B
