8.(2023·唐山丰南区阶段检测)在如图15 - 5 - 7甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表$A_{1}$、$A_{2}$的指针均在图乙所示的位置，则下列说法中正确的是( )
　　
　　　　　　　　图15 - 5 - 7
A.电流表$A_{1}$的示数是0.3 A
B.通过灯$L_{1}$、$L_{2}$的电流都为0.3 A
C.通过灯$L_{1}$的电流为1.2 A
D.电路的总电流为1.8 A

答案： C

9.甲、乙两位同学在探究并联电路中电流的规律时，看到实验桌上的器材有：学生电源一个、开关一个、不同规格的小灯泡若干个、导线若干，他们交流后决定：
　　
(1)向老师要求增加的元件是______。
(2)甲同学率先探究并联电路中的电流规律，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了______。
(3)在乙同学的协助下，甲同学正确完成了探究并联电路电流规律的电路连接。甲同学读取电流表的示数后，感觉比其他实验小组的读数大一些，于是他断开开关观察发现电流表还有0.04 A的读数，这时他才意识到使用电流表之前还必须______。

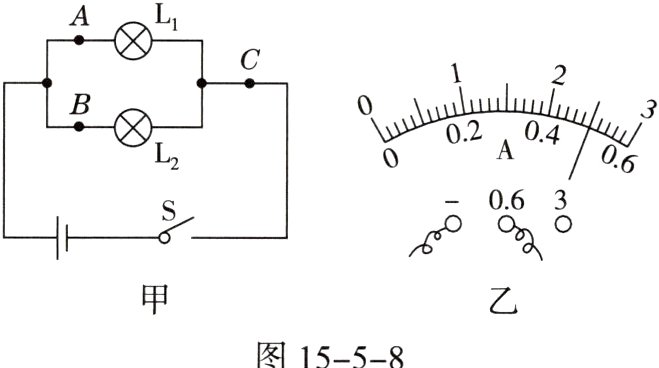

(4)甲同学解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，接C点时电流表示数如图乙所示，请你帮他把表格中缺的数据填在横线上______。
|$I_{A}/A$|$I_{B}/A$|$I_{C}/A$|
|----|----|----|
|0.3|0.2| |
(5)甲同学根据上表中的数据得出了并联电路中电流的规律，请你指出甲同学实验的不足______，改进方法是______。

答案：
(1)电流表
(2)断开开关
(3)调零
(4)0.5
(5)实验次数太少 更换不同规格的小灯泡，多测几组数据，分析归纳得出结论

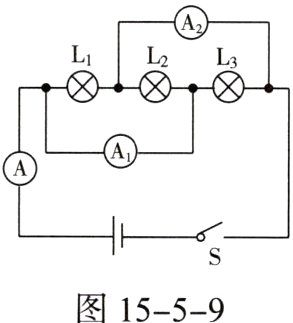

10.如图15 - 5 - 9所示，已知电流表A的示数为2 A，电流表$A_{1}$的示数为1 A，电流表$A_{2}$的示数为1.4 A，求通过灯泡$L_{1}$、$L_{2}$、$L_{3}$的电流各是多少?
　　　　　　　　　　　　

答案：
解:画出等效电路图如图15 - 8所示,可知灯泡L₁、L₂、L₃并联。若通过L₁、L₂、L₃的电流分别为I₁、I₂、I₃,根据并联电路的电流规律可知:
I₁+I₂+I₃=2A
I₂+I₃=1A
I₁+I₂=1.4A
联立解得I₁=1A,I₂=0.4A,I₃=0.6A。
图15 - 8
