《2025年走向中考考场九年级物理全一册人教版河北专版》

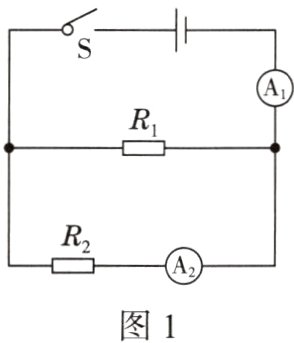

1. 在如图1所示的电路中，当开关S闭合后，电流表A₁和A₂的示数之比为3:2，则R₁和R₂的阻值之比为(　　　)

A. 2:3
B. 2:1
C. 1:2
D. 3:2

答案： B

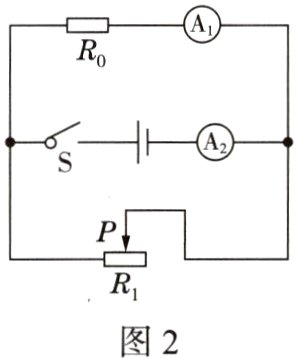

(2023·衡水期末)2. 如图2所示，R₀为定值电阻，R₁为滑动变阻器，A₁、A₂为实验室用电流表(接线柱上标有“−”“0.6”“3”)，闭合开关后，调节滑片P，使两电流表指针所指位置相同。下列说法正确的是(　　　)

A. 电流表A₁与A₂的示数之比为1:4
B. 通过R₀与R₁的电流之比为4:1
C. R₀与R₁两端的电压之比为1:4
D. R₀与R₁的阻值之比为4:1

答案： D

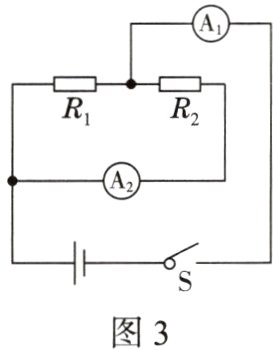

(2023·张家口期末)3. 如图3所示电路中R₁=12 Ω，R₂=6 Ω，当开关S闭合时，电流表A₁、A₂的示数之比为(　　　)

A. 1:2
B. 3:2
C. 3:1
D. 1:1

答案： B

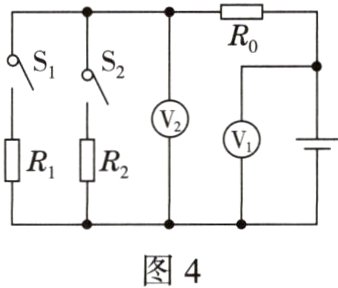

(2023·保定期末)4. 如图4所示的电路中，电源电压不变，只闭合开关S₁时，电压表V₁与V₂的示数之比为3:2，只闭合开关S₂时，电压表V₁与V₂的示数之比为5:3，则R₁与R₂的电阻之比为(　　　)

A. 4:3
B. 2:3
C. 3:5
D. 5:3

答案： A

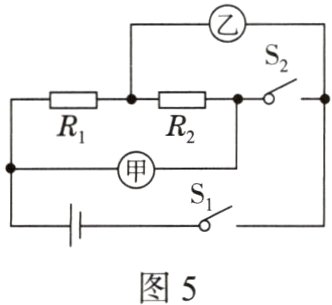

5. 如图5所示，电源电压恒定。当开关S₁、S₂闭合，甲、乙两表均为电压表时，两表指针偏转角度相同；当开关S₁闭合、S₂断开，甲、乙两表均为电流表时，两表的示数之比为(　　　)

A. 5:4
B. 3:5
C. 4:5
D. 4:1

答案： C

6. 在如图6所示的电路中，电阻R₁、R₂值分别为3 Ω和6 Ω，甲、乙两处可分别接入电流表或电压表，则下列说法中正确的是(　　　)

A. 断开开关S，甲、乙都接电流表时，甲、乙两个电表示数的比值为$\frac{1}{2}$
B. 闭合开关S，乙接电压表，甲接电流表时，乙、甲两个电表示数的比值为2
C. 闭合开关S，甲、乙都接电压表时，甲、乙两个电表示数的比值为2
D. 闭合开关S，甲接电压表，乙接电流表时，甲、乙两个电表示数的比值为3

答案： C

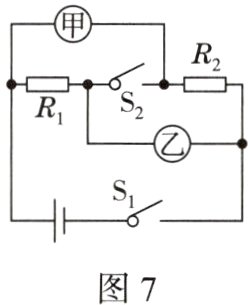

7. 如图7所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S₁、S₂，测得两电压表示数之比U₁:U₂ = 4:5，则R₁:R₂ = ________；若拆去电压表甲和乙，两处分别接入电流表，只闭合开关S₁，则此时两电表的示数之比I₁:I₂ = ________。

答案： 4:5 4:5

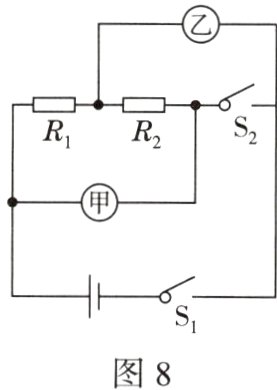

8. 如图8所示，电源电压恒定。当开关S₁、S₂闭合，甲、乙两表均为电压表时，两表示数之比为U₁:U₂ = 4:1，则R₁:R₂ = ________。当开关S₁闭合、S₂断开，若甲、乙两表均为电流表时，两表的示数之比为________。

答案： 3:1 3:4
