《2025年走向中考考场九年级物理全一册人教版河北专版》

1. 如图2所示，闭合开关S时，电灯L₁、L₂都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是(　　　)

A. 灯L₁断路
B. 灯L₂断路
C. 开关S接触不良
D. 灯L₂短路

答案： C

开关闭合，两灯均不亮，将电压表V接a、b，电压表V无示数，将电压表V接c、d，电压表V有示数，则是　　　断路。

答案： A

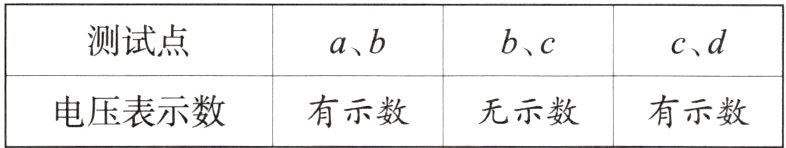

2. 如图4所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，检测结果如下表所示。则电路中的故障是(　　　)


A. 开关S断路
B. 小灯泡L断路
C. 滑动变阻器R断路
D. 滑动变阻器R短路

答案： C

3. (2023·唐山期末)如图6所示，电源电压不变，两只电表均完好，开关S闭合后，发现L₁、L₂都不亮，电流表无示数，电压表有示数，则电路的故障可能是(　　　)

A. 灯泡L₁断路
B. 灯泡L₁短路
C. 灯泡L₂断路
D. 灯泡L₂短路

答案： B

4. (2023·石家庄模拟)如图7所示，闭合开关S后，灯泡L₁和L₂都发光，两电表均有示数，由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大。以下对电路和电路故障的分析正确的是(　　　)

A. 灯泡L₁和L₂发光时，两灯并联
B. 电压表测的是灯泡L₁的电压
C. 灯泡熄灭是由于灯泡L₁断路
D. 灯泡熄灭是由于灯泡L₂断路

答案： A
