《2025年走向中考考场九年级物理全一册人教版河北专版》

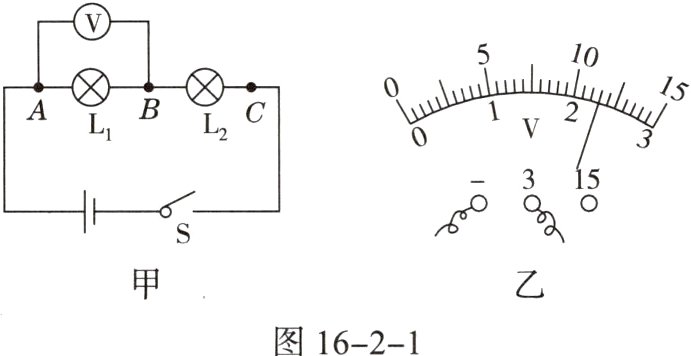

1. 小明选用两节新干电池、两个小灯泡、一个电压表。用图16 - 2 - 1甲所示电路来探究“串联电路的电压特点”。
　　
(1)实验中最好选择规格______(选填“相同”或“不相同”)的小灯泡进行实验。某次测量时，电压表的示数如图乙所示，电压为______V。
(2)小明用电压表分别测出A与B、B与C、A与C两点间的电压为$U_{AB}$、$U_{BC}$、$U_{AC}$，得到的数据记录在表格中，分析实验数据，可得到串联电路的电压特点是______(用公式表示)。
|实验次数|$U_{AB}/V$|$U_{BC}/V$|$U_{AC}/V$|
|----|----|----|----|
|1|2.0|1.0|3.0|
|2|2.2|0.8|3.0|
|3|2.3|0.7|3.0|
(3)进行多次实验的主要目的是______。

答案：
(1)不相同 2.3
(2)$U_{AC}=U_{AB}+U_{BC}$
(3)寻找普遍规律

2. (2023·唐山期中)如图16 - 2 - 2所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出$U_{ab}=3V$，$U_{bc}=3V$，$U_{ac}=6V$，在表格中记录数据后，下一步应该做的是( )
　　　　　　　　　　　　　
A. 整理器材，分析数据，得出结论
B. 对换$L_{1}$和$L_{2}$的位置，再测出一组电压值
C. 改变电源电压，再测出几组电压值
D. 换用不同规格的小灯泡，再测出几组电压值

答案： D

3. 如图16 - 2 - 3所示，两个灯泡完全相同，电源电压为6 V。闭合开关，关于电压表示数和灯$L_{2}$两端的电压，下列说法正确的是( )
　　　　　　　　　　　　　　　　　　　　
A. 3 V 3 V
B. 1.5 V 3 V
C. 3 V 1.5 V
D. 6 V 3 V

答案： D

4. (2023·石家庄期中)小明同学设计了如图16 - 2 - 4所示电路图探究并联电路的电压规律，请你回答下列问题。
　　　　　　　 　
(1)连接电路前，开关必须______，电压表需______联在被测电路两端。

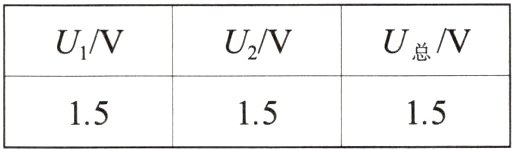

(2)小明进行实验后，把数据记录在表中。分析表中实验数据得出实验结论：并联电路中______，且等于______两端电压。
(3)实验存在的不足之处是：______。

答案：
(1)断开 并
(2)各部分电路两端的电压相等 电源
(3)实验次数过少,实验结论具有偶然性

5. 如图16 - 2 - 5所示，电源电压保持不变，先闭合$S_{1}$，当再闭合$S_{2}$时，电压表的示数( )
　　　　　　　
A. 变大
B. 变小
C. 不变
D. 无法确定

答案： C

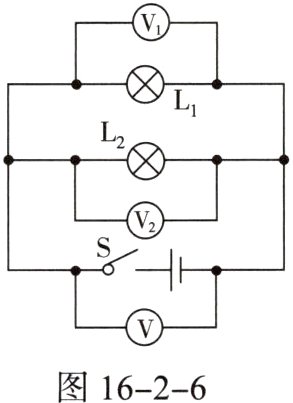

6. 如图16 - 2 - 6，闭合开关后灯泡$L_{1}$比$L_{2}$亮，电压表$V_{2}$的示数为6 V，下列说法正确的是( )
　　　　　　　
A. $V_{1}$的示数大于6 V
B. $V_{1}$的示数等于6 V
C. V的示数小于6 V
D. V的示数大于6 V

答案： B
