《2025年走向中考考场九年级物理全一册人教版河北专版》

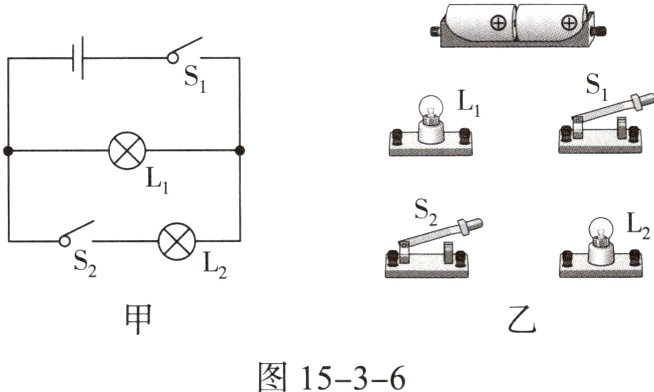

9. 根据电路图连接对应的实物电路。

答案：
如图15 - 2所示

10. 关于生活中的一些电路连接，下列判断正确的是(　　　)
A. 节日的夜晚，街道两边树上的小彩灯是并联的
B. 道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C. 厨房里的换气扇和照明灯，使用时互不影响，它们是并联的
D. 楼道里的电灯使用的声控开关和光控开关通常是并联的

答案： C

11. 如图15 - 3 - 7为某学校电子显示屏中滚动播放的社会主义核心价值观内容。由图可见，当显示屏中的“谐”字部分未显示出来时，其他的灯______(选填“仍能”或“不能”)正常发光，由此可知，显示屏的每个小灯泡之间是______联的，因为它们之间______(选填“能”或“不能”)独立工作。

答案： 仍能 并 能

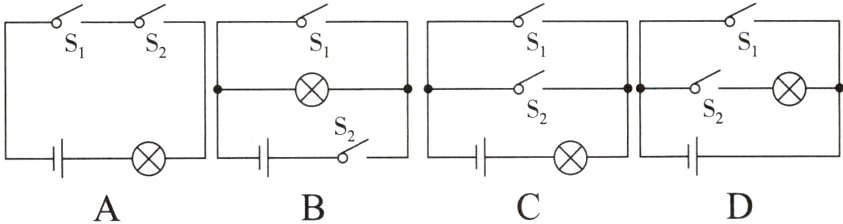

12. 学校校园有前后两道门，为了加强校内安全，学校给值班室安上了指示灯，只有当两道门都关上时(关上一道门相当于闭合一个开关)，值班室内的指示灯才会发光，表明门都关上了。下面所示电路中符合要求的是(　　　)

答案： A

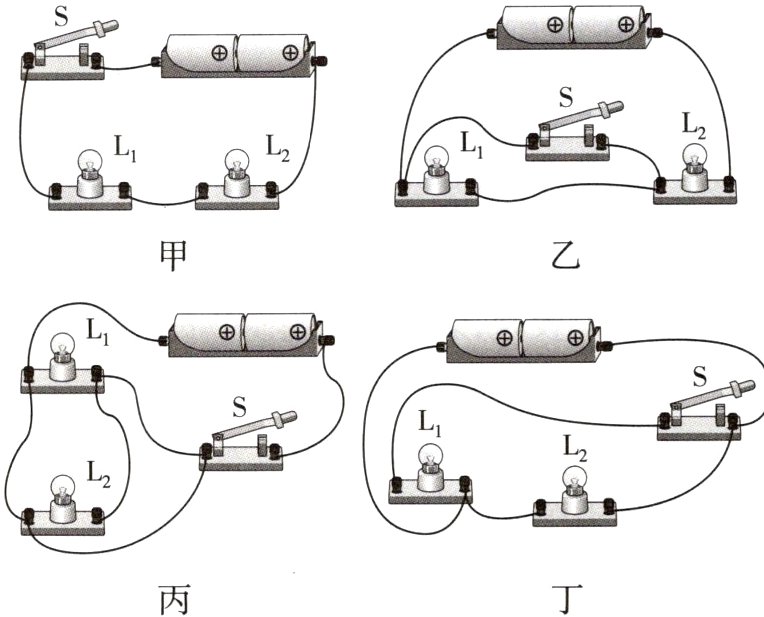

13. 实验小组的同学连接了四个电路(如图15 - 3 - 8所示)来探究开关的控制作用，下列判断正确的是(　　　)

图15 - 3 - 8

A. 甲电路中，开关S只控制L₁
B. 乙电路中，闭合开关S，两灯都亮
C. 丙电路中，闭合开关S，L₁亮，L₂不亮
D. 丁电路中，断开开关S，L₁不亮，L₂亮

答案： D

14. 小明同学在了解冰箱内压缩机和灯泡连接情况的过程中，打开冰箱门后，根据______________的现象，可以断定压缩机和灯泡是______联。其好处是________。

答案： 灯亮时压缩机不工作 并 互不影响

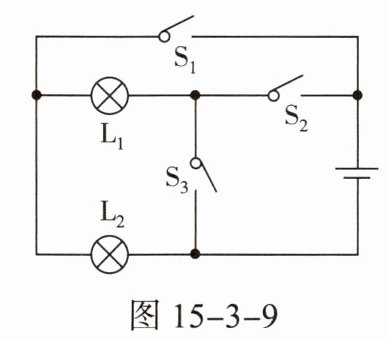

15. 在如图15 - 3 - 9所示电路中：
(1) 若使L₁、L₂串联，则应闭合__________，断开__________。
(2) 若使L₁、L₂并联，则应闭合__________，断开__________。
(3) 如果闭合S₁、S₂而断开S₃，则灯________亮。
(4) 若同时闭合S₂、S₃，则会发生________。

答案：
(1)S₂ S₁、S₃
(2)S₁、S₃ S₂
(3)L₂
(4)短路

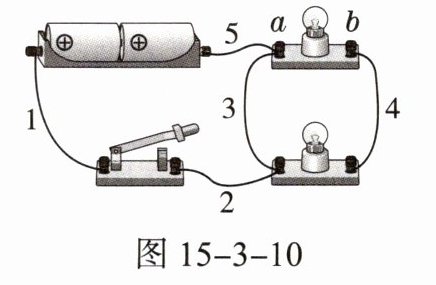

16. 如图15 - 3 - 10所示，当开关闭合时会发生______现象，若要两灯串联，应去掉导线________；若要两灯并联，应将导线________改接到b接线柱。

答案： 短路 3 2或5
