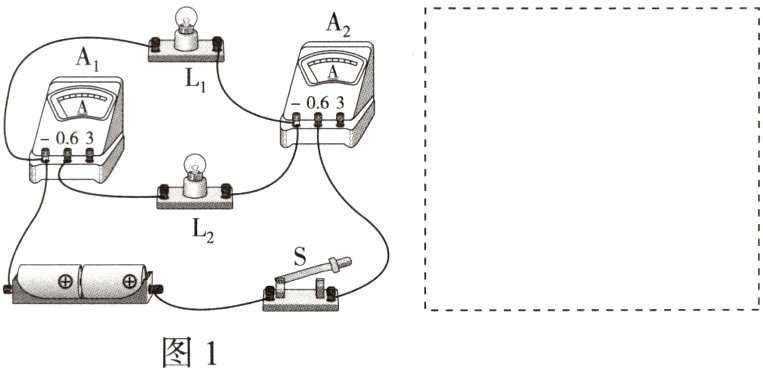

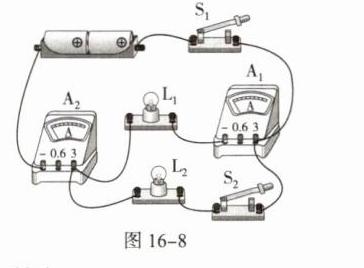

1.(2023·石家庄期中)根据如图1所示的实物图，在虚线框内画出对应的电路图。
　

答案：

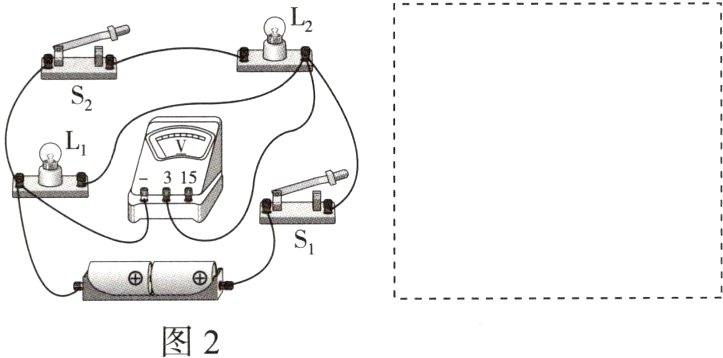

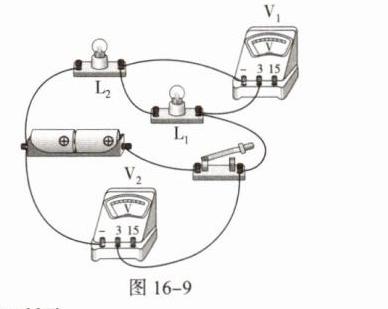

2. 根据如图2所示的实物图，在虚线框内画出对应的电路图。
　

答案：

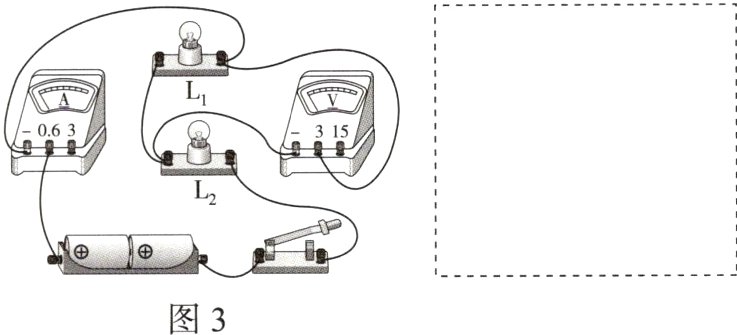

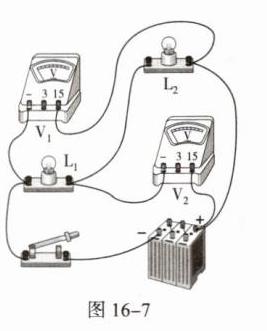

3.(2023·衡水模拟)根据如图3所示的实物图，在虚线框内画出对应的电路图。
　

答案：

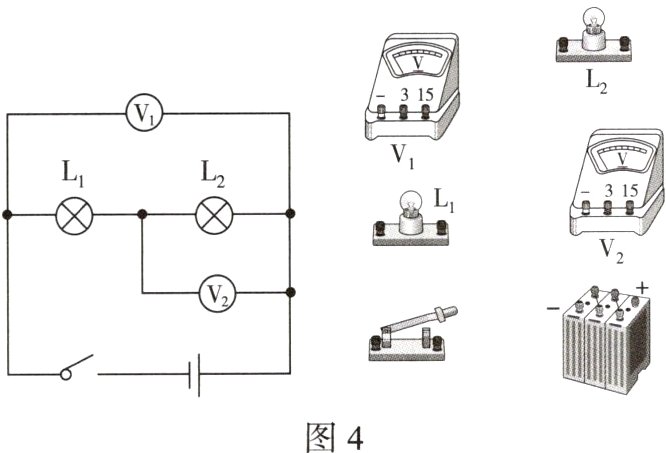

4. 如图4所示，根据电路图，用笔画线代替导线将实物图连成电路。
　　

答案：

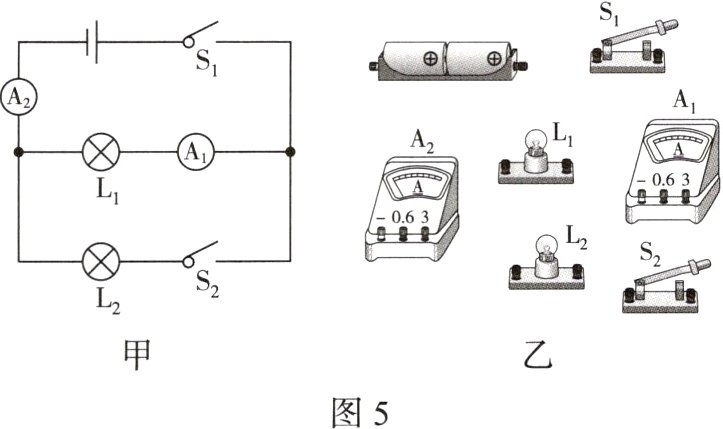

5.(2023·廊坊模拟)根据如图5甲所示的电路图，将图乙中的实物元件连接成实物电路。
　　　　　　　　　　

答案：

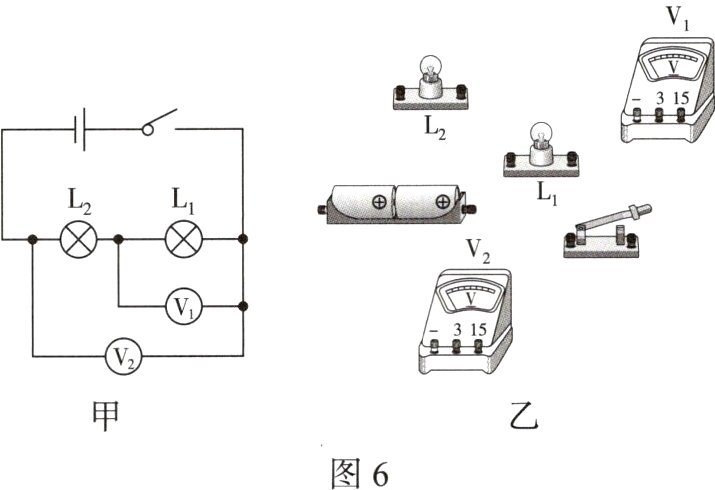

6. 根据如图6甲所示的电路图，将图乙中的实物元件连接起来。
　　　　　　　　　　

答案：

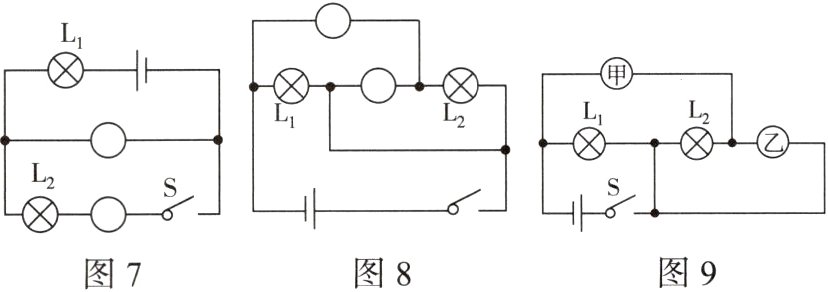

7. 在图7中的圆圈内填上适当的电表符号，使之成为正确的电路图。
　　　　　　　　　

答案：

8. 在图8中的圆圈内填入电流表或电压表符号，使两盏灯都能发光。

答案：

9. 如图9所示，在电路中，若甲、乙两处都接入电表，当开关闭合后，两灯均能正常发光，则甲处电表是________表，乙处电表是________表。

答案： 电流 电压

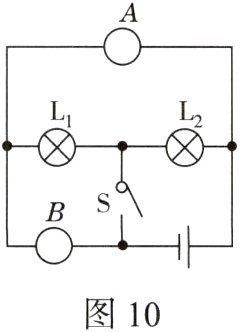

10. 如图10所示，闭合开关S，要使L₁、L₂并联，请在A、B圆圈内填入电压表“V”或电流表“A”，并标出两表的“+”“-”接线柱。
　　　　　　　　　　　　　　　　　　　　　　

答案：
