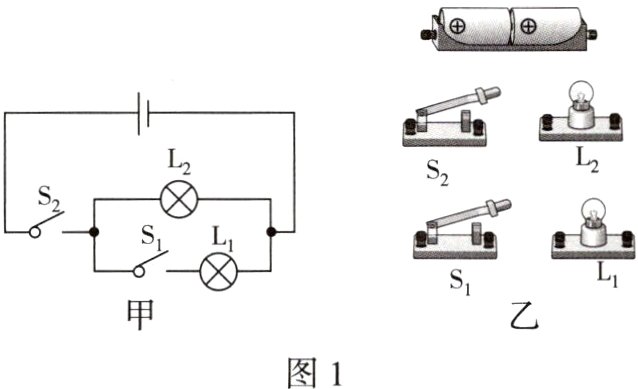

7. 请根据图1甲所示的电路图，连接好图乙所示的实物图。
　　

答案：

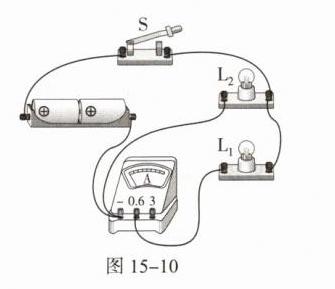

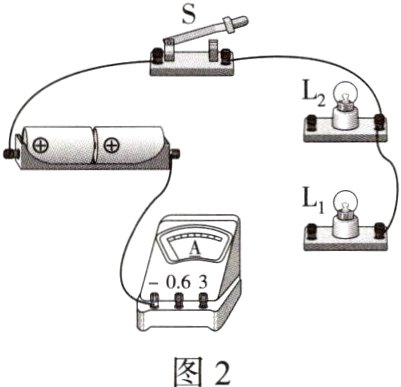

8. 请用笔画线代替导线在如图2所示的电路中连线，使开关控制两盏灯，电流表只测量灯L₁的电流，且通过L₁的电流为0.4 A。
　　　　　

答案：

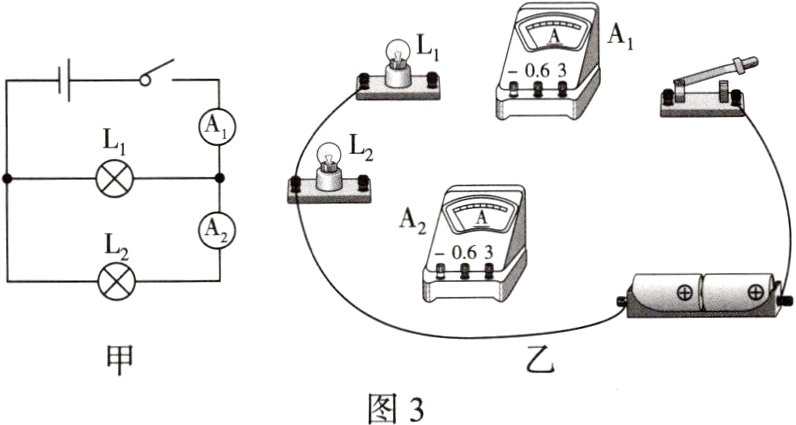

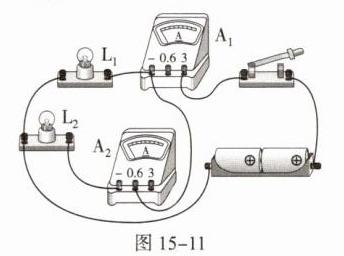

9. 在如图3甲中，闭合开关后，通过灯泡L₁的电流为0.5 A，通过灯泡L₂的电流为0.4 A，试将图乙中的实物用笔画线表示导线把没连接的部分连接起来。
　

答案：

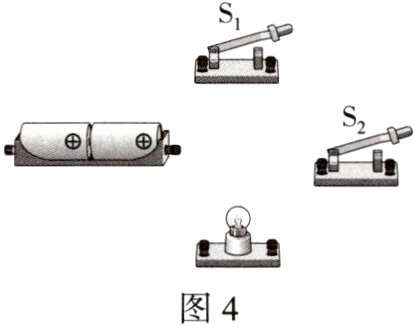

10. 为方便夜间开锁，有人发明了“感应照明门把手”，它的感应开关S₁只有在人触碰门把手时才闭合，光敏开关S₂在天暗时闭合、天亮时断开，这样只有在夜间有人碰门把手时，锁孔旁的灯才会亮，请根据上述描述，用笔画线完成图4中电路的连接。
　　　　　

答案：

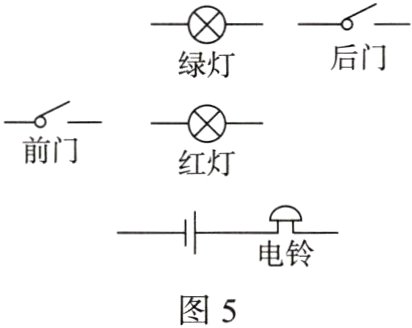

11. 学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人闭合开关，办公室的电铃响、红灯亮；后门来的客人闭合开关，办公室的电铃响、绿灯亮。请在图5中帮助他画出符合要求的电路图(导线不得交叉)。
　　　　　

答案：
