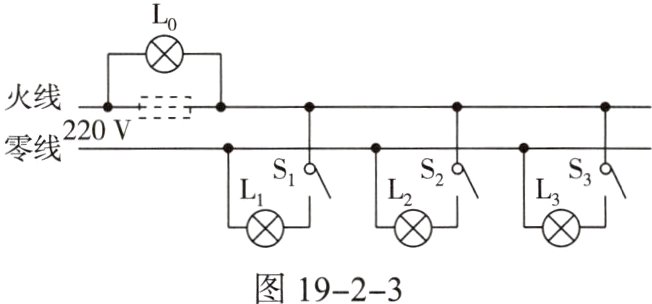

10. 如图19−2−3所示的是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L₀接在装保险盒的两个接线柱上，当只闭合S₁时，L₀和L₁发光都偏暗；当只闭合S₂时，L₀正常发光；当只闭合S₃时，L₀不发光。四只灯泡的额定电压均为220V，则下列判断正确的是(　　　)
　　
A. 灯泡L₁所在支路正常
B. 灯泡L₂所在支路正常
C. 灯泡L₃所在支路正常
D. 装好保险丝，合上所有开关后，灯泡都能正常发光

答案： A

11. 商场中，一位卖微波炉的售货员和一位顾客产生了不同意见。售货员说，微波炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉一开就“烧保险”。售货员是从________（填物理量的名称）的角度来说的，顾客是从________（填物理量的名称）的角度来说的。微波炉一开就“烧保险”的原因是：家庭电路中接入微波炉后，总功率________，这会造成干路电流________，当干路电流超过保险丝的________时，保险丝就立即熔断。

答案： 电能　电功率　变大　变大　熔断电流

12.（2023·保定期末）小明家电能表上标有“220V 10（30）A　1500r/（kW·h）”等字样。一天他测得供电电压正常，观察到家中的用电器都工作时，2min内电能表的转盘转过300转，用电器消耗的电能是________J，他家用电器的总功率是________W。夏日来临，他家又买了台功率是300W的冰箱，从电能表使用的角度考虑，他家电路________（选填“允许”或“不允许”）安装这台冰箱；带有金属外壳的电冰箱应该使用三脚插头，是为了使用时让金属外壳与________相连。

答案： 7.2×10⁵　6000　允许　大地或地线

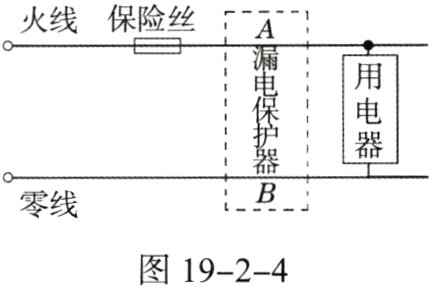

13.（2023·邢台期末）现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。如图19−2−4 所示，用电器接在电压为220V的电源上，消耗电功率是1100W，电路中还有额定电流为10A 的保险丝及漏电保护器(在图中虚线框内，未画出)。则：
　　　　　
（1）只有该用电器接入电路时，通过保险丝的电流为________A。
（2）一个潮湿的人(电阻为8.8kΩ)，赤脚站在地上，手不小心接触了火线，此时通过人体的电流是______A，保险丝________(选填“会”或“不会”)熔断，漏电保护器检测到通过A、B两处的电流Iₐ________(选填“＞”“＜”或“=”)Iᵦ，从而切断电路，保护人身安全。

答案：
(1)5
(2)0.025　不会　＞

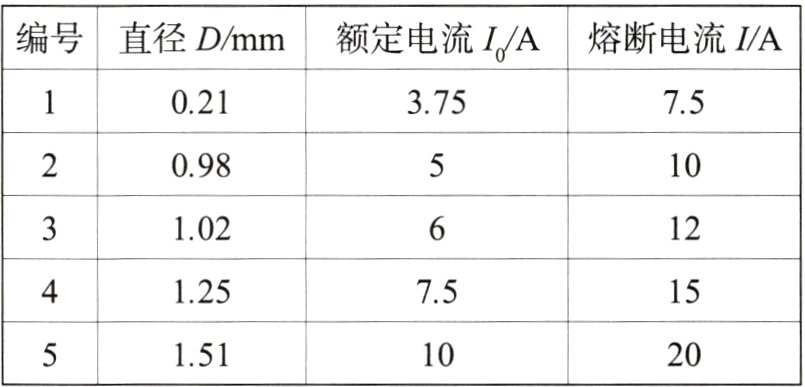

14. 下面是五种规格的保险丝的有关数据：
　
（1）由表中的数据，你能得到哪些有关保险丝的知识？写出两条。
①______________________________；
②______________________________。
（2）小华家有“PZ220 - 40”的电灯4盏，功率为60W的电风扇一台，1000W的电热水器一个，你认为最合适的保险丝是________（填编号）。

答案：
(1)①保险丝的熔断电流是额定电流的2倍　②保险丝的直径越大，额定电流和熔断电流也越大　
(2)3
