《2025年走向中考考场九年级物理全一册人教版河北专版》

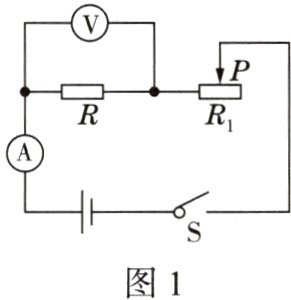

1.（2023·廊坊期末）如图1所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列关于电表示数的变化情况的描述正确的是(　　　)
A. 电压表V示数变小，电流表A示数变大
B. 电压表V示数变小，电流表A示数变小
C. 电压表V示数变大，电流表A示数变大
D. 电压表V示数变大，电流表A示数变小
　　

答案： B

2. 如图2所示，滑动变阻器R₁最大值为300 Ω，电阻R₂的阻值是200 Ω，电源电压为20 V保持不变。当滑动变阻器的滑片P由a向b移动时，电压表的示数变化范围是(　　　)
A. 0~20 V 　　B. 8~20 V 　　C. 0~8 V 　　D. 6~20 V
　　

答案： B

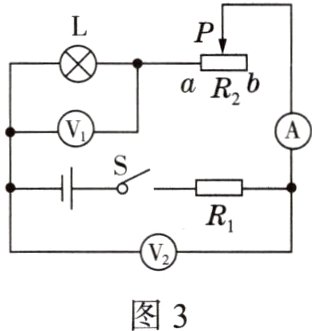

3.（2023·石家庄期末）如图3所示电路中，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片P由b端向a端滑动一段距离，电压表V₁、V₂示数的变化量分别为ΔU₁、ΔU₂，电流表示数的变化量为ΔI，不考虑温度对灯丝电阻的影响，下列判断正确的是(　　　)
A. 电压表V₁示数变大，电压表V₂示数变大，电流表示数变大
B. 电压表V₁示数变大，电压表V₂示数变小，电压表V₂与V₁的示数之差不变
C. 定值电阻R₁的阻值为$\frac{\Delta U_{2}}{\Delta I}$
D. 滑动变阻器两端的电压减小了ΔU₁ - ΔU₂
　　

答案： C

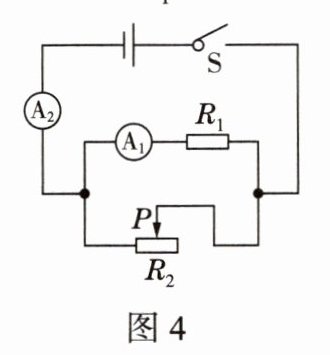

4.（2023·保定期末）如图4所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是(　　　)
A. 两个电流表的示数都变大
B. 两个电流表的示数都变小
C. 电流表A₁示数不变，电流表A₂示数变大
D. 电流表A₁示数不变，电流表A₂示数变小
　　　　　　

答案： D

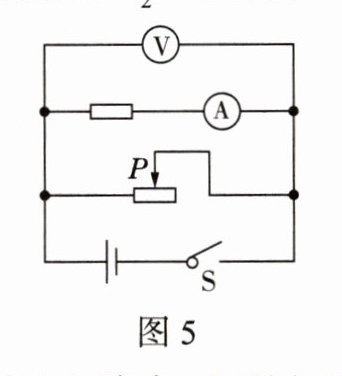

5.（2023·保定期末）如图5所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是(　　　)
A. 电流表示数增大，电压表示数增大
B. 电流表示数减小，电压表示数增大
C. 电流表示数不变，电压表示数不变
D. 电流表示数减小，电压表示数不变
　　　　　　　　　　　　　　

答案： C

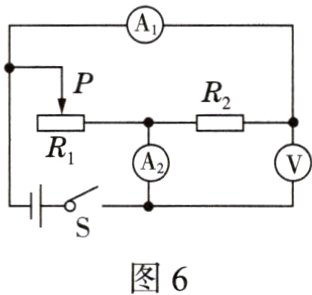

6.（2023·唐山期末）如图6所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向左移动。下列说法中正确的是(　　　)
A. 电流表A₁的示数变大
B. 电压表V的示数变小
C. 电压表V与A₂的示数的乘积变小
D. 电压表V与电流表A₁的示数之比变大
　　　　　　　　　　　　　　　

答案： C

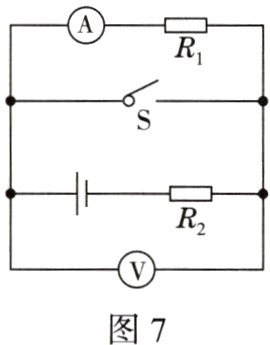

7. 如图7所示的电路中，电源电压保持不变，若开关S从闭合到断开，则(　　　)
A. 电流表的示数变小，电压表的示数变小
B. 电流表的示数变小，电压表的示数变大
C. 电流表的示数变大，电压表的示数变小
D. 电流表的示数变大，电压表的示数变大
　　　　　　　　　　　　　　　　

答案： D

8. 如图8所示电路，电源电压恒定不变，开关S始终处于闭合状态，当开关S₁由断开到闭合时，下列说法正确的是(　　　)
A. 小灯泡继续发光
B. 电压表的示数变小，电流表的示数变大
C. 电压表与电流表的示数的比值变大
D. 电压表与电流表的示数都变大
　　　　　　　　　　　　　　　　

答案： D
