《2025年走向中考考场九年级物理全一册人教版河北专版》

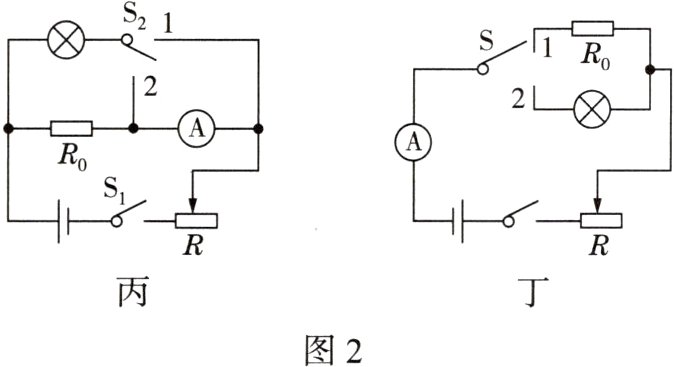

2.已知小灯泡的额定电压，小明打算增加一个定值电阻$R_{0}$，只利用一只电表，通过操作开关来测量小灯泡的额定功率。图2中是小明设计的四种不同方案的电路图。其中能够测出小灯泡额定功率的是( )
|电路图|
| ---- |
| |
A.甲和丙
B.丙和丁
C.乙和丙
D.乙和丁

答案： C

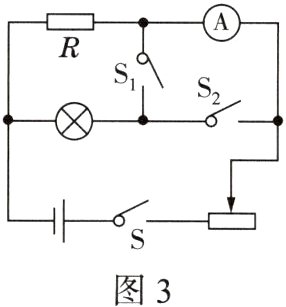

3.在测量额定电压为2.5 V的小灯泡额定电功率的实验中，小敏发现电压表损坏，她利用身边的器材设计了如图3所示的电路。其中电源电压恒为$U$，$R$的电阻值已知。
|电路图|实验步骤|
| ---- | ---- |
| |(1)闭合开关S和______，调节滑动变阻器的滑片，使电流表的示数为$\frac{2.5V}{R}$。
(2)闭合开关S和______，断开______，______(选填“调节”或“不调节”)滑动变阻器的滑片，记录电流表的示数为$I$。
(3)小灯泡额定功率的表达式：$P_{额}$=______(用已知量符号表示)。|

答案：
(1)$S_{2}$
(2)$S_{1}$ $S_{2}$ 不调节
(3)$2.5\ V\times (I - \frac{2.5\ V}{R})$
