《2025年走向中考考场九年级物理全一册人教版河北专版》

——本章考点梳理——
家庭电路

组成：两根进户线、①______、总开关、保险装置、用电器、导线等
安装：各用电器②______联，开关与被控制的用电器③______联
试电笔
作用：辨别④______线与⑤______线
使用方法
三脚插头、三孔插座
接线方法
插座：左零右火上接地

插头：L接⑥______线，N接⑦______线
E接⑧______线
接地线作用：用电器⑨__________带电时电能被及时导走
家庭电路中电流过大的原因
原因

⑩____________________
⑪____________________
保险丝

材料：电阻比较⑫______，熔点比较⑬______的铅锑合金
作用：当电路中电流⑭______时，保险丝熔断，保护电路
安全用电
电压越高越危险
常见触电事故
低压触电

⑮______触电
⑯______触电
高压触电

⑰__________触电
⑱__________触电
安全用电原则——不⑲______低压带电体，不⑳______高压带电体
注意防雷——安装㉑______

答案： 电能表
@@②并 ③串
@@④火 ⑤零
@@⑥火 ⑦零 ⑧地
@@金属外壳
@@用电器总功率过大
@@短路
@@⑫大 ⑬低
@@⑭过大
@@单线
@@双线
@@高压电弧
@@跨步电压
@@⑲接触 ⑳靠近
@@避雷针

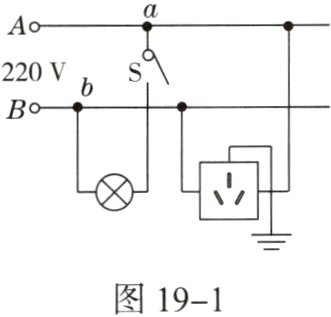

1. 如图19 - 1是正常家庭电路的一部分，下列说法正确的是( )

A. 导线B与大地之间的电压为220 V
B. 试电笔先后插入插座的左右插孔，氖管都发光
C. 电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D. 断开开关S后，站在地上的人接触a点或b点一定不会触电

答案： C

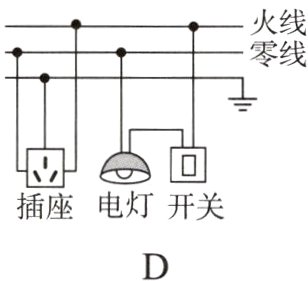

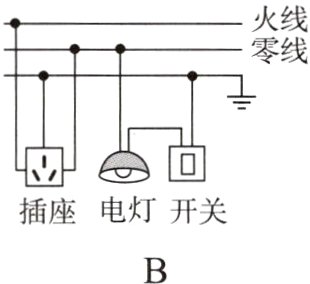

2. (2023·衡水期末)将电灯、开关和插座接入家庭电路中，下列接线正确的是( )

答案： D

3. (2023·石家庄模拟)小明吃火锅时，由于三孔插座不够用，小明决定将电火锅三脚插头上最长的一个金属脚掰弯，插在两孔插座上使用，小华立刻阻止，因为长脚掰弯使用会造成( )
A. 家庭电路中的电流过大，空气开关跳闸
B. 电火锅不能正常工作
C. 电火锅的金属外壳和地线断开，可能有触电危险
D. 两孔插座断路，不能再继续使用

答案： C
