4.（2024·保定竞秀区期末）电梯超载容易引发安全隐患，其超载报警电路简图如图17 - 5所示。电源电压恒定不变，R₀为保护电阻，R为压敏电阻，阻值大小随电梯内压力增大而减小，电流表的示数超过临界值就会自动报警。电梯正常工作，当有人进入电梯后，则(　　　)

A. 电流表示数减小
B. 电压表示数增大
C. 电压表与电流表示数之比减小
D. 因为电阻R₀是定值电阻，所以它的电压和电流不变

答案： C

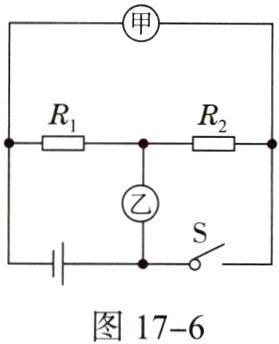

5. 如图17 - 6所示的电路中，当开关S闭合，甲、乙两表都是电压表时，两电压表的示数之比U₁:U₂ = 4:3，当开关S断开，甲、乙两表都换为电流表时，则两电流表的示数之比I₁:I₂为(　　　)

A. 2:1
B. 3:1
C. 1:4
D. 1:3

答案： C

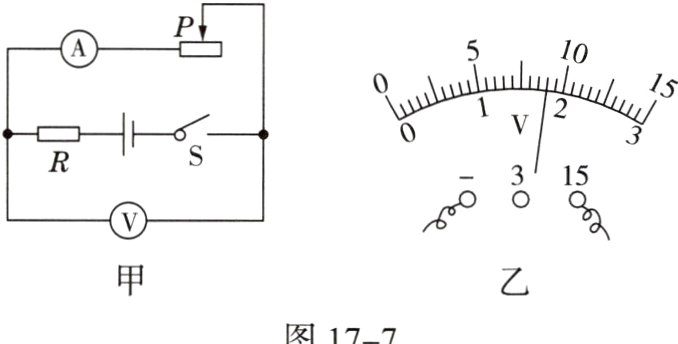

6. 如图17 - 7甲所示，电源电压为18V，滑动变阻器标有“20Ω 1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是(　　　)

A. 定值电阻R的阻值为10Ω
B. 电路中的最小电流为0.6A
C. 滑动变阻器滑片P移动到最左端时，电流表示数最大
D. 滑动变阻器滑片P移动到最右端时，电压表示数最大

答案： C

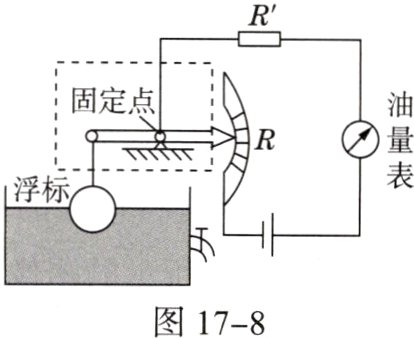

7.（2024·石家庄长安区期末）如图17 - 8所示为一种自动测定油箱内油面高度的装置。分析电路图可知，油量表是用________表改装的，当浮标向上运动时，电路中的电流将________(选填“增大”“减小”或“不变”)，电路中安装的另一元件R'的作用是________________。

答案： 电流 增大 保护电路
