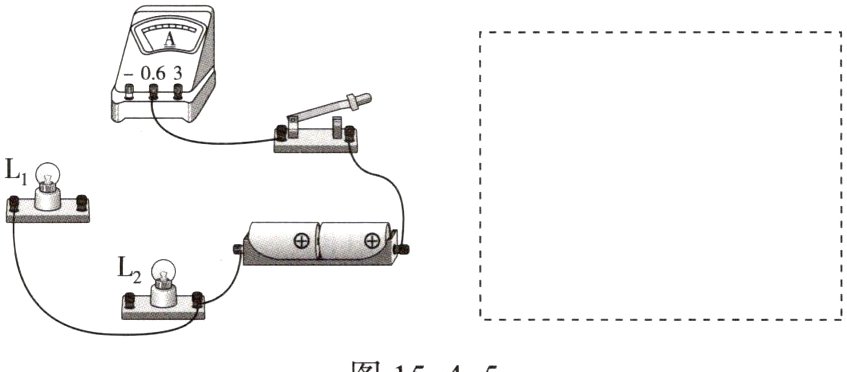

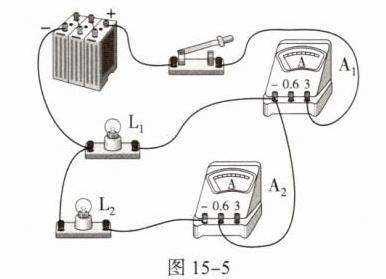

9. 如图15 - 4 - 5,请用笔画线代替导线正确连接电路,要求: 灯L₁和灯L₂并联,电流表测量通过灯L₁的电流,并在虚线框内画出电路图。
图15 - 4 - 5

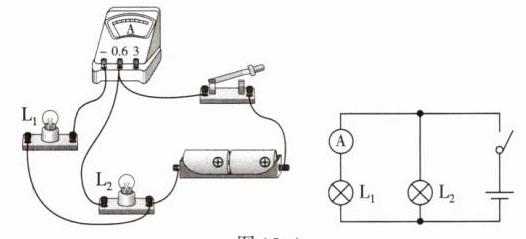

答案：

10. 在“练习使用电流表”的实验中,小明将电流表“ - ”“3”两个接线柱接入电路中,读数时发现0~3A量程刻度标识不清,于是按0~0.6A量程读得示数为0.24A。请你根据电流表的量程特点,推理得出被测电流的实际值是(　　　)
A. 0.24A
B. 0.72A
C. 1.2A
D. 2.4A

答案： C

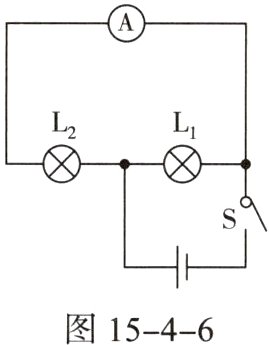

11. 电路如图15 - 4 - 6所示, S闭合时,电流表测量的是(　　　)
A. 干路中的电流
B. 通过L₁的电流
C. 通过L₂的电流
D. 以上说法都不对
　　　 　　　

答案： C

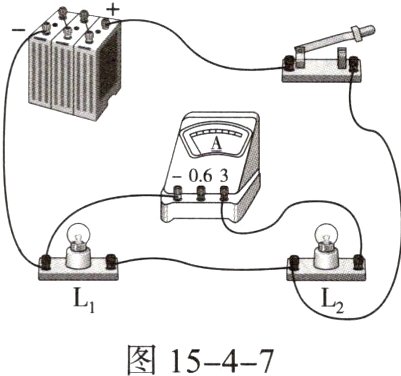

12. 如图15 - 4 - 7所示的电路中,电流表测量的是(　　　)
A. 通过灯L₁的电流
B. 通过灯L₂的电流
C. 通过灯L₁和灯L₂的电流
D. 电源供给电路的总电流

答案： B

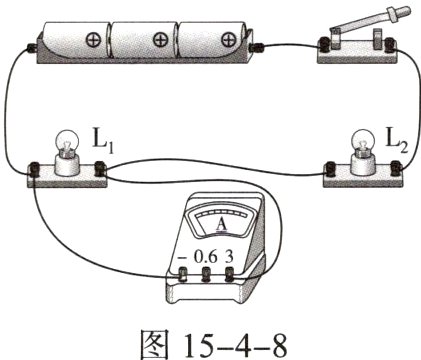

13. 如图15 - 4 - 8所示, 是一位同学连接的电路。闭合开关后,下列对各元件状况的判断正确的是(　　　)
A. 灯L₁不亮
B. 灯L₂不亮
C. 电流表无示数
D. 电池被烧坏
　　　　　

答案： A

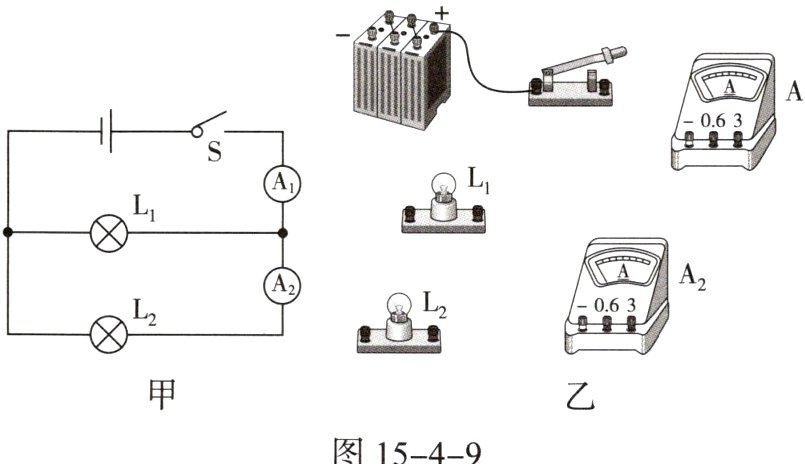

14. 在图15 - 4 - 9甲中,闭合开关后,通过灯泡L₂的电流为0.5A,干路电流为0.9A,试根据图甲将图乙中的实物用铅笔画线表示导线对应地连接起来。

答案：

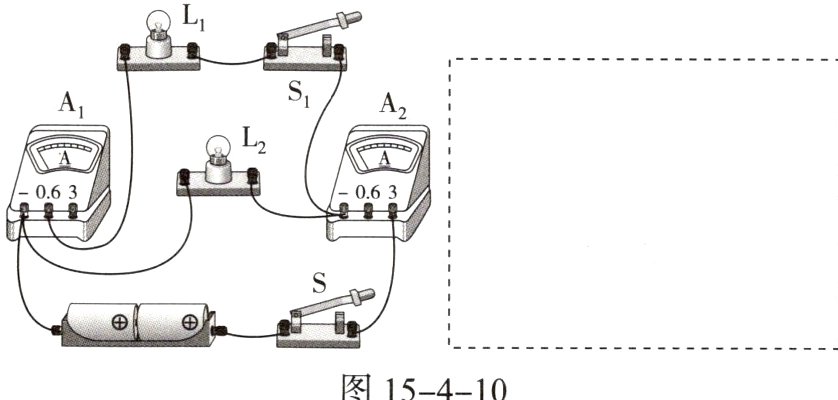

15. 根据实物图,在虚线框内画出相应的电路图。

答案：

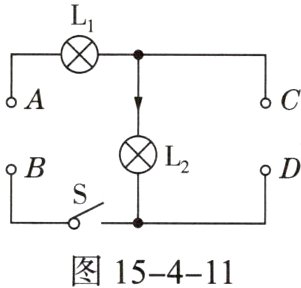

16. 如图15 - 4 - 11所示,根据电路图中所标出的电流方向,在图中的AB和CD间分别填上一个电池或一只电流表的符号。要求: ①使电路中实际的电流方向和图中所标出的方向一致；②符合电流表的使用要求。
　　　　　　

答案：
