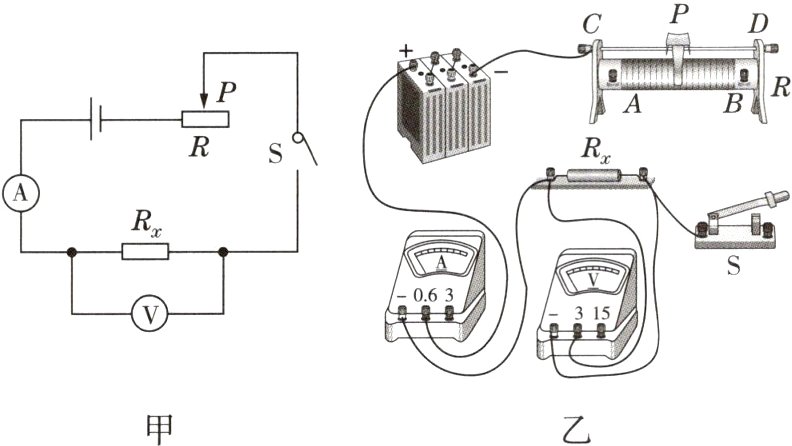

12. 如图17 - 13甲所示是“伏安法测电阻”的实验电路图。
(1)请你根据图甲的电路图，用笔画线代替导线，将图乙中的实物图连接完整。(要求滑动变阻器滑片P向右移动时接入电路的阻值变大)
(2)在连接电路时，开关必须________。
(3)闭合开关S后，发现电流表无示数，电压表有示数，则出现的故障可能是____________________。

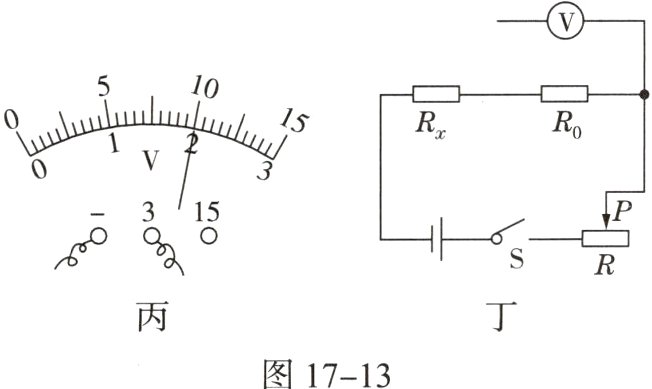

(4)排除故障后，闭合开关S，当滑片P移动到某一个位置时，电流表的示数为0.2A，电压表的示数如图丙所示，其示数为________V，则待测电阻Rₓ = ________Ω。
(5)若实验中电流表不慎损坏，现给你一个已知阻值为R₀的电阻、一个单刀双掷开关和导线若干，请你用上述器材和原有器材完成图丁的电路图，要求能测量Rₓ的阻值。

答案：

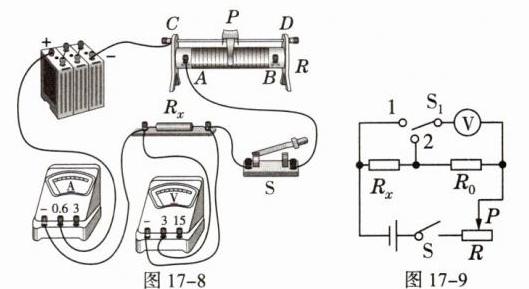

(1)如图 17 - 8 所示
(2)断开
(3)$R_{x}$断路
(4)2 10
(5)如图 17 - 9 所示

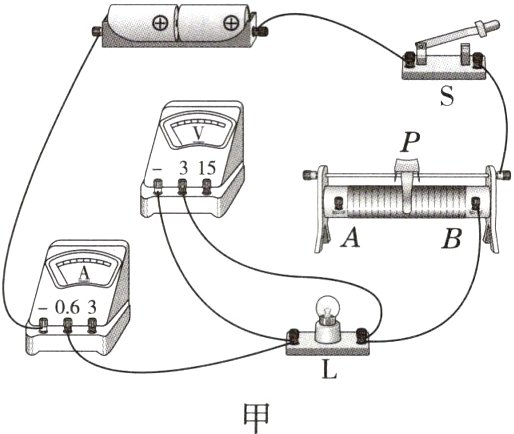

13. 小明和同学用“伏安法”测小灯泡的电阻，小灯泡正常工作时的电压为2.5V。
(1)开关S闭合前，应将滑动变阻器的滑片P移动到________(选填“A”或“B”)端。
(2)闭合开关S前，他们发现电流表的指针指在零刻度线的左侧，其原因可能是________(选填字母序号)。
A. 电流表没调零
B. 电流表正、负接线柱接反了
(3)当滑动变阻器的滑片移到某一位置时，电压表示数为2.1V，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向________移。

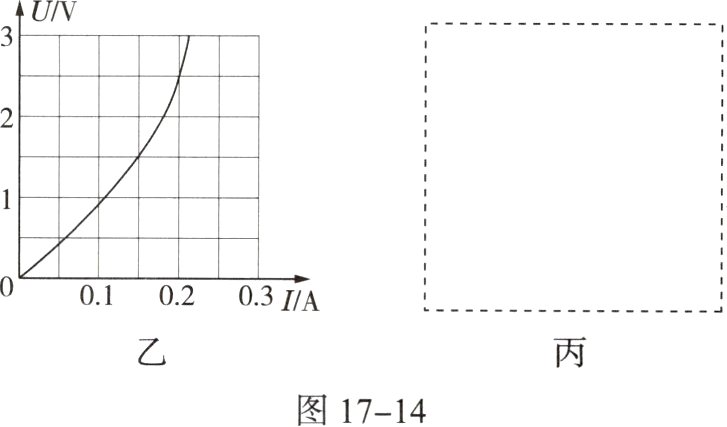

(4)移动滑片P，记录多组对应的电压表和电流表的示数，画出如图17 - 14乙所示的U - I图像，则小灯泡正常发光时的电阻是________Ω。
(5)实验中测出了小灯泡在多次不同电压下的灯丝电阻，有些同学认为可以进一步求出它们的平均值以减小误差。这些同学的观点是错误的，因为小灯泡的电阻受________影响很大。
(6)实验过程中电压表损坏，老师向小明他们多提供了一个阻值已知的定值电阻R₀、一个电流表和若干导线，要求他们测出小灯泡L正常发光时的电阻。请你在图丙虚线框内帮他们画出电路图(要求电路连接后不需要再拆接)。

答案：

(1)A
(2)A
(3)右
(4)12.5
(5)温度
(6)如图 17 - 10 所示
