《2025年走向中考考场九年级物理全一册人教版河北专版》

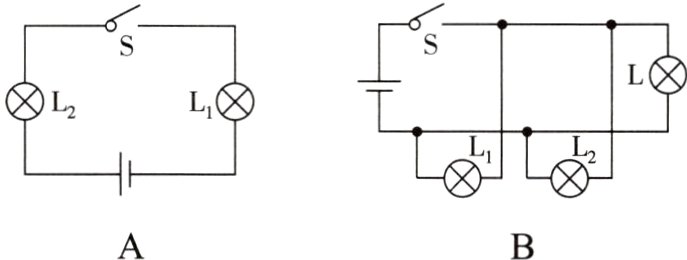

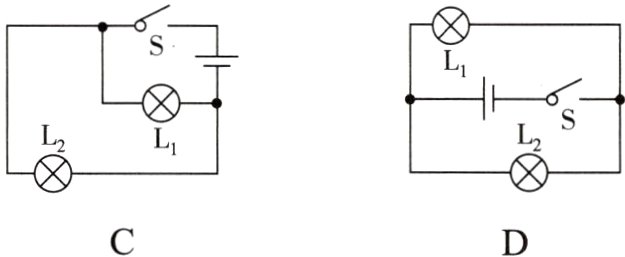

5.下面所示电路中，闭合开关后，各灯的连接方式是串联的是(　　　)
　　
　　

答案： A

6.如图2所示,要使灯泡L,和L2组成串联电路,应(　　　)
　
A.闭合S2,断开S,
　
B.闭合S,,断开S2
　　　　　　　　　　　　　　
C.闭合S,和S2
　
D.断开S,和S2

答案： B

7.关于图3所示电路,以下说法正确的是(　　　)
　
A.只接通S,灯亮、电铃响
　
B.只接通S2,灯亮、电铃响
　　　　　　　　　　　　
C.只断开S3,灯亮、电铃响
　
D.只断开S1,灯亮、电铃响

答案： B

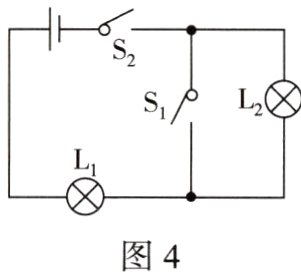

8.关于图4所示的电路,下列说法中正确的是(　　　
A.S,、S,闭合时,L,、L2都亮
B.S,、S闭合时,只有L2亮
C.S,断开,S,闭合时,只有L2亮
D.S,断开,S,闭合时,L,、L2都亮
　　 　　　

答案： D

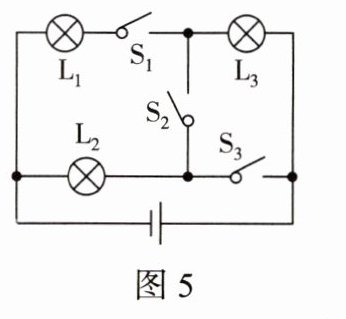

9.关于如图5所示电路的判断,正确的是(　　　)
A.只闭合开关S,时,灯泡L,、L,并联
B.只闭合开关S,时,灯泡L2、L,并联
C.只闭合开关S2、S,时,灯泡L2、L,串联
D.闭合所有开关时,灯泡L,、L2并联,L,被短路

答案：

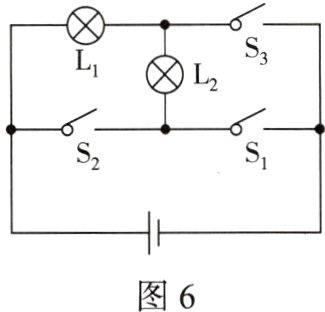

10.在图6所示的电路中,当开
　关S2、S,闭合,S,断开时,
　灯L,、L2是________联,当
　　　　　　　　　　　　
 S2、S3断开,S,闭合时,L、
　L2是________联。当S2断
　开,S,、S,闭合时,灯________亮,当S,、S2闭合时,会发生________。

答案： 并　串　L₁　短路

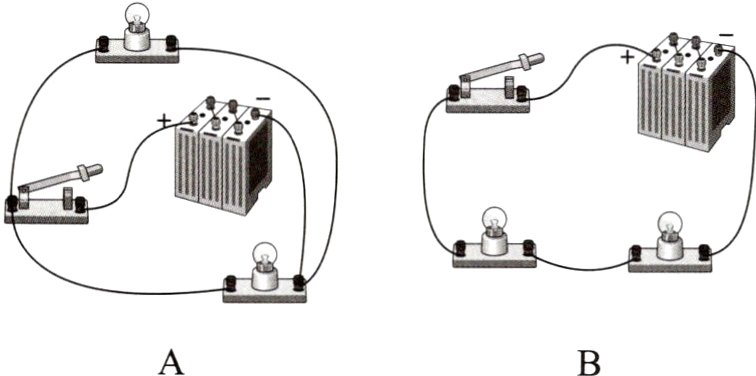

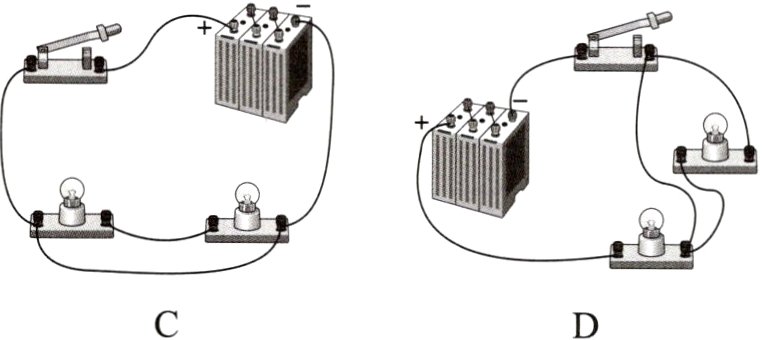

11.下面所示电路中,开关闭合后,两灯泡并联的是(　　　)
　

答案： 11.A

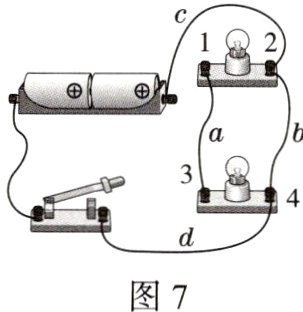

12.如图7所示是某同学做实验时连接的实物电路，图中1、2、3、4是接线柱,a、b、
　c、d是导线。该同学发现电
　路连接存在错误，他拆掉一
　　　　　　　　　　　　 根导线，使电路连接正确，
　则他拆的是导线________,
　此时两灯的连接方式为________(选填“串联”或“并联”)。若要改接一根导线,使电路连接正确，他的做法是______________________________。

答案： 12.b　串联　导线d右端接4改为接3
