《2025年走向中考考场九年级物理全一册人教版河北专版》

5. (2023·沧州期末)在如图8所示的电路中，电源电压是6 V，当开关闭合后，只有一只灯泡发光，且电压表的示数为6 V，产生这一现象的原因是(　　　)

A. 灯L₁短路
B. 灯L₂短路
C. 灯L₁断路
D. 灯L₂断路

答案： B

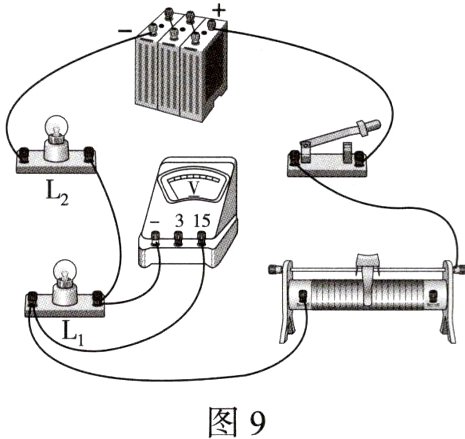

6. 小明同学做实验时，连接了如图9所示的电路。闭合开关后，发现灯泡L₁和灯泡L₂都不亮，电压表有示数，产生这一现象的原因可能是(　　　)

A. L₁断路，L₂断路
B. L₁断路，L₂短路
C. L₁短路，L₂断路
D. L₁短路，L₂短路

答案： B

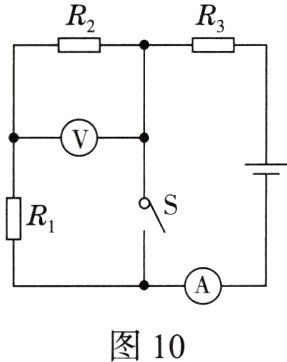

7. 如图10所示电路，开关S闭合时，电流表有示数，电压表无示数；开关S断开时，电流表、电压表均无示数。电路仅有一处故障，下列说法正确的是(　　　)

A. 电阻R₁断路
B. 电阻R₂断路
C. 电阻R₂短路
D. 电阻R₃断路

答案： A

8. 如图11所示电路，闭合开关S，灯泡L₁、L₂均不发光，且电流表A和电压表V指针均指在零刻度。现将灯泡L₁和L₂位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表A指针仍然不动，但电压表V的指针发生了明显偏转。依据上述信息可以判断(　　　)

A. 灯泡L₁的灯丝断了
B. 灯泡L₂的灯丝断了
C. 电源接线处松脱
D. 电流表损坏了

答案： B

9. 如图13所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是(　　　)

A. L₁断路
B. L₂断路
C. L₁短路
D. L₂短路

答案： B

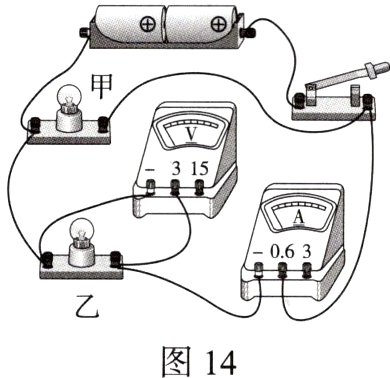

10. (2022·保定期末)如图14所示电路，闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转。造成此现象的原因可能是(　　　)

A. 甲灯泡短路
B. 乙灯泡短路
C. 甲灯泡断路
D. 乙灯泡断路

答案： C
