《2025年走向中考考场九年级物理全一册人教版河北专版》

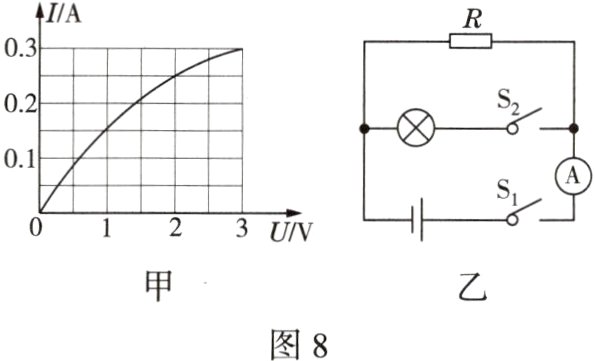

8. 小灯泡的I - U图像如图8甲所示，将小灯泡与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数增加了0.25A。则(　　　)
A. 电源电压为2V　　　B. 小灯泡功率为5W
C. 定值电阻阻值为8Ω　D. 电路总功率为9W
　　　

答案： A

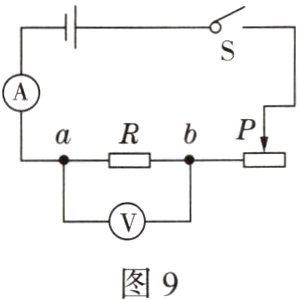

9. (2023·廊坊三河期末)如图9所示的电路中，移动滑动变阻器的滑片，电压表的示数从8V变为6V，电流表的示数变化了0.4A。则定值电阻R的阻值及消耗功率的变化量为(　　　)
A. 5Ω　0.8W　　　　　B. 20Ω　5W
C. 5Ω　5.6W　　　　　D. 15Ω　7.2W
　　　　　　　　　　　　

答案： C

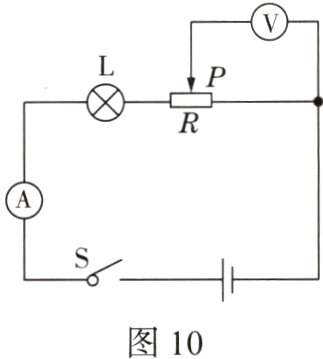

10. (2023·秦皇岛期末)灯泡L标有“6V　3W”字样，接在如图10所示电路中，闭合开关后恰好正常发光，电源电压恒为18V，在滑片P移动过程中，下列说法正确的是(　　　)
A. 当滑片P向右移动过程中，电流表示数变小
B. 为了保证电表的安全，电压表应选0~3V的量程
C. 灯泡L在10min消耗的电能为5400J
D. 滑动变阻器消耗的电功率恒为6W
　　　　　　　　　　　　

答案： D

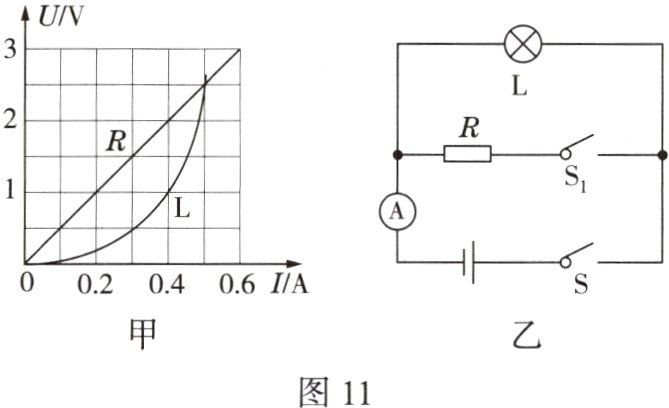

11. (2022·石家庄二十三中期中)如图11甲所示是灯泡L和电阻R的电流随电压变化的图像，如果将它们串联在电路中，当通过的电流是0.5A时，灯泡恰好正常发光，灯泡的额定功率为______W；若将它们按图乙所示接入电路中，先闭合开关S，再闭合开关S1，发现电流表示数变化了0.2A，此时灯泡的实际功率为______W。
　

答案： 1.25　0.4

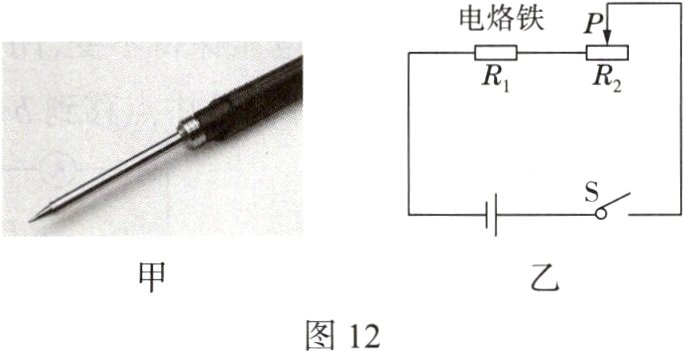

12. 如图12甲是“电子技师”学生社团所使用的迷你电烙铁，铭牌标有“6V　12W”。社团小组对其改进，使电烙铁温度可调，图乙为小组设计的电路简图。闭合开关，当滑动变阻器(铭牌标有“15Ω　2A”)接入电路的电阻为6Ω时，电烙铁刚好正常工作。不考虑温度对电阻的影响，求：
(1)当电烙铁正常工作时，通过电烙铁的电流和电烙铁的电阻。
(2)该电路两端的电源电压。
(3)该电路中电烙铁的最小功率。
　　

答案：
解:
(1)电烙铁正常工作时的电流
$I_{额}=\frac{P_{额}}{U_{额}}=\frac{12W}{6V}=2A$，
电烙铁的电阻$R_{1}=\frac{U_{额}}{I_{额}}=\frac{6V}{2A}=3\Omega$。
(2)电烙铁正常工作时的电压$U_{1}=U_{额}=6V$，
滑动变阻器两端的电压
$U_{2}=I_{额}R_{2}=2A\times6\Omega = 12V$，
电源电压$U = U_{1}+U_{2}=6V + 12V = 18V$。
(3)当滑片$P$移到最右端时，电路中的电流最小，
$I_{min}=\frac{U}{R_{1}+R_{2max}}=\frac{18V}{3\Omega + 15\Omega}=1A$，
电烙铁的最小功率
$P_{min}=I_{min}^{2}R_{1}=(1A)^{2}\times3\Omega = 3W$。
