《2025年走向中考考场九年级物理全一册人教版河北专版》

1. 串联电路中的总电阻等于____________________。若串联的两个电阻阻值分别为$R_1$、$R_2$，串联后的总电阻为$R$，则$R=$________。

答案： 各串联电阻之和 $R_{1}+R_{2}$

2. 电阻的串联相当于增加了导体的长度，所以串联电阻的总电阻比任何一个分电阻都________，且串联的电阻越多，总电阻越________。(均选填“大”或“小”)

答案： 大 大

3. 将阻值分别为10Ω和40Ω的两个电阻串联后，其总电阻为________Ω，串联后的总电阻________(选填“大于”“小于”或“等于”)其中任意一个电阻，这是因为电阻串联时相当于____________。

答案： 50 大于 增大了电阻的长度

4. 有两个定值电阻$R_1$、$R_2$串联，通过它们的电流之比$I_1:I_2=$________，$R_1$、$R_2$两端的电压之比$U_1:U_2=$________(用$R_1$、$R_2$表示)，即串联电路中电阻两端的电压与其阻值成________比。

答案： $1:1$ $R_{1}:R_{2}$ 正

5. 电阻$R_1$、$R_2$串联，已知$2R_1 = 3R_2$，$R_1$、$R_2$两端电压分别为$U_1$、$U_2$，通过$R_1$、$R_2$的电流分别为$I_1$、$I_2$，则$U_1:U_2=$________，$I_1:I_2=$________。

答案： $3:2$ $1:1$

6. 有两个定值电阻$R_1$、$R_2$，其阻值分别为20Ω、10Ω，将它们串联在电压为3V的电路中，则串联后的等效电阻为________，通过$R_1$的电流为________。

答案： $30\Omega$ 0.1 A

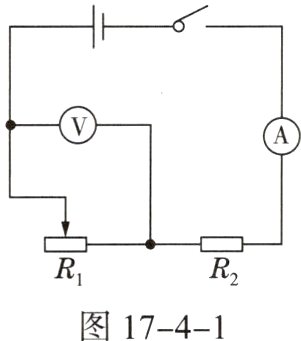

7. (2023·沧州期末)在如图17 - 4 - 1所示的电路中，电源电压为12V。闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则电阻$R_2$的阻值是________Ω；将滑动变阻器$R_1$的滑片向右移动，电压表的示数将变________。
　　　　　　　　　　　　

答案： 10 小

8. 如图17 - 4 - 2所示，电源电压保持不变，电阻$R_1$的阻值为10Ω，闭合开关$S_1$、$S_2$，电压表示数为6V；断开$S_2$后，电压表示数为2V，则$R_2=$________Ω，$U_{电源}=$________V。
　 　　　

答案： 5 6

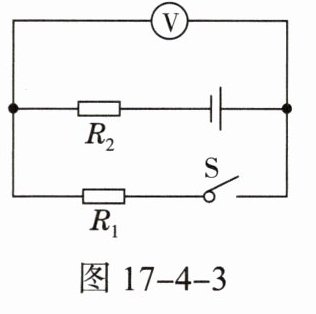

9. 如图17 - 4 - 3所示电路中，电源电压为3V，当开关闭合时，电压表的示数为2V，则( )


A. $R_1$两端的电压为2V
B. $R_2$两端的电压为2V
C. $R_1$与$R_2$的电阻之比为1:2
D. 通过$R_1$与$R_2$的电流之比为2:1

答案： A

10. 有两个定值电阻，甲标有“10Ω　1A”字样，乙标有“15Ω　0.6A”字样，把它们串联起来，两端允许的最高电压是( )
A. 19V　
　B. 25V　
　C. 15V　
　D. 无法计算

答案： C

11. (2023·石家庄期末)如图17 - 4 - 4所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片$P$向左滑动时，下列说法中正确的是( )
A. 电流表示数变小，电压表示数变小
B. 电流表示数变小，电压表示数变大
C. 电流表示数变大，电压表示数变小
D. 电流表示数变大，电压表示数变大
　　　　　　　　 　　　

答案： D

12. 如图17 - 4 - 5所示的电路，电源电压为6V且保持不变，$R = 10$Ω，当闭合开关$S$时，电压表的示数为2V，以下判断正确的是( )
　　

A. 灯泡$L$两端的电压是4V
B. 电阻$R$两端的电压是2V
C. 灯泡$L$和电阻$R$是并联
D. 通过电阻$R$的电流是0.4A

答案： D
