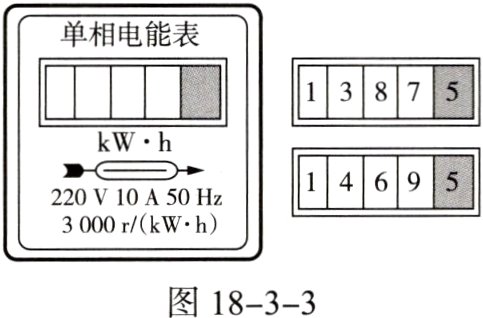

6. 小红同学家中电能表月初和月底的读数如图18 - 3 - 3所示，则这个月小红家里用了________度电，该电能表应该在电压为________V的电路中使用，若将某用电器单独接在该电能表上工作，此时标有“3000r/(kW·h)”字样的电能表5min转了150圈，则该用电器在上述时间内消耗的电能为________kW·h，该用电器的实际功率是________W。
　　　　

答案： 82 220 0.05 600

7. “伏安法测量小灯泡的电功率”和“伏安法测量小灯泡的电阻”是两个重要的电学实验，关于这两个实验，下列说法正确的是( )
A. 两个实验的原理相同
B. 两个实验都采用了控制变量法
C. 滑动变阻器的作用都是改变部分电路两端的电压和电路中的电流
D. 两个实验进行多次测量都是为了减小误差，使测量数据更加精确

答案： C

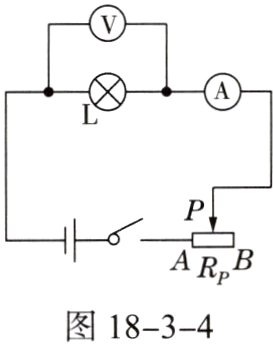

8. (2023·唐山模拟)如图18 - 3 - 4所示，电源电压为6V保持不变，测量额定电压为3.8V小灯泡的额定功率，下列说法错误的是( )
A. 闭合开关前，滑片P应移动到B端
B. 闭合开关后，小灯泡不发光，可能是小灯泡灯丝断了
C. 滑片P向A端移动时，小灯泡额定功率变大，亮度变亮
D. 当电压表示数为3.8V时，读出电流表的示数，可算出小灯泡的额定功率
　　　　　　　　　　　　　

答案： C

9. 在测小灯泡的电功率的实验中，某同学电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压，其原因可能是( )
A. 滑动变阻器最大阻值太大
B. 电压表量程选大了
C. 电源电压太低
D. 灯泡灯丝断了

答案： C

10. (2023·邢台威县期末)测定“小灯泡电功率”的实验中，电源电压为3V，小灯泡额定电压为2.5V、额定功率小于1W。

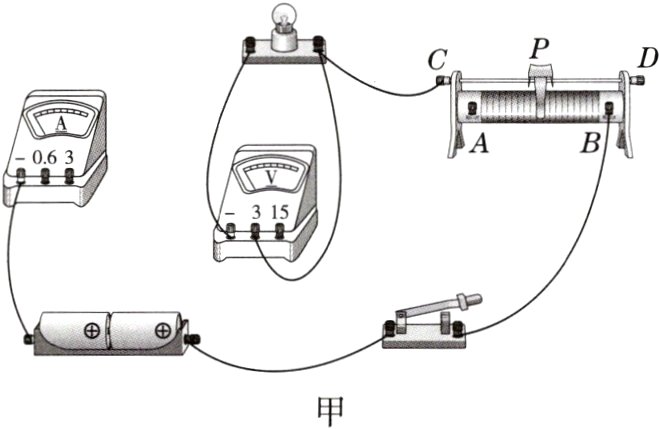

(1)请你用笔画线代替导线，将图18 - 3 - 5甲中的实物电路连接完整。
(2)闭合开关前，滑动变阻器滑片P应位于________(选填“A”或“B”)端。

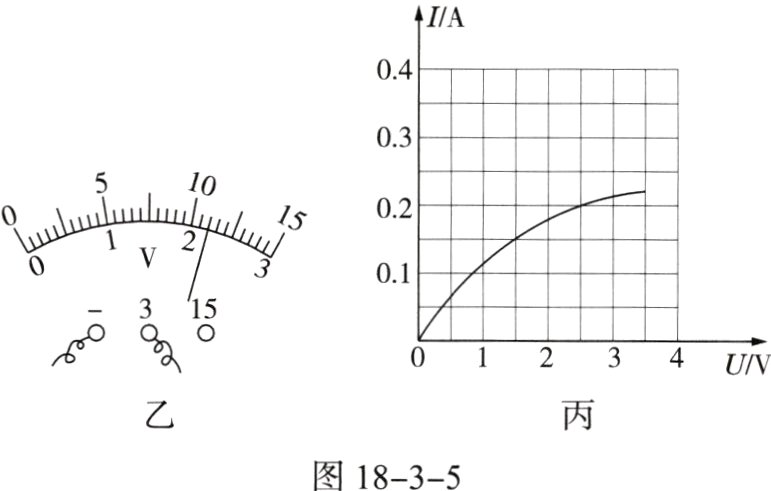

(3)小叶同学移动滑片P到某一点时，电压表示数(如图乙所示)为________V，若她想测量小灯泡的额定功率，应将图甲中滑片P向________(选填“A”或“B”)端移动，使电压表的示数为2.5V。
(4)小叶同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I - U图像，根据图像信息，可计算出小灯泡的额定功率为________W。
(5)细心的小叶发现通过灯泡的电流跟它两端的电压不成正比，其原因是____________________。
　　
　

答案：

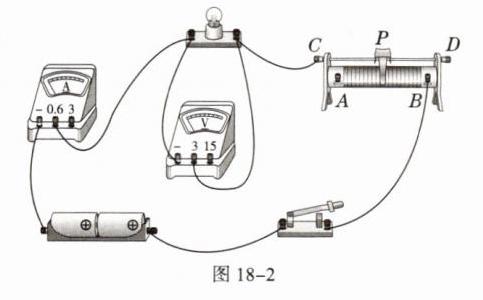

(1)
(2)A
(3)2.2 B
(4)0.5
(5)灯丝的电阻随温度的升高而增大
