《2025年思路教练同步课时作业九年级物理上册人教版》

1. $ R_{1}= 10\ \Omega $,$ R_{2}= 1\ \Omega $,将这两个电阻串联接入电路,等效电阻大小(A)
A.一定大于 $ 10\ \Omega $
B.一定小于 $ 1\ \Omega $
C.在 $ 10\ \Omega $ 与 $ 1\ \Omega $ 之间
D.无法确定

答案： A

2. (安徽中考)如图所示电路中,电源电压不变,$ R $ 为滑动变阻器,$ L $ 为小灯泡(假设灯丝电阻不变)。闭合开关 $ S $,滑动变阻器的滑片 $ P $ 从 $ b $ 端向 $ a $ 端滑动的过程中(C)

A.电流表示数减小,小灯泡变暗
B.电压表示数增大,小灯泡变亮
C.电压表示数与电流表示数的比值减小,小灯泡变亮
D.电压表示数与电流表示数的比值不变,小灯泡变亮

答案： C

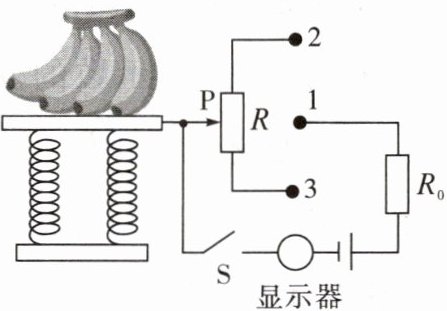

3. 如图是某水果店使用的电子秤工作原理简化图,滑片 $ P $ 可在竖直放置的电阻 $ R $ 上滑动,不放水果时,$ P $ 处于 $ R $ 的最上端。当所称水果的质量增大时,由电表改装成的显示器示数也增大。下列说法不正确的是(C)

A.显示器是由电流表改装而成
B.水果质量越大,接入电路的总电阻将越小
C.根据使用要求,应将接线柱“1”与“2”连接
D.电阻 $ R_{0} $ 起到保护电路的作用

答案： C

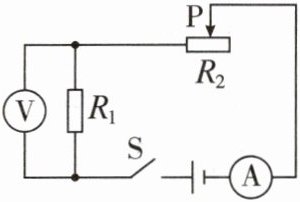

4. (河北唐山期中)如图所示,电源电压恒为 $ 6\ V $,定值电阻 $ R_{1}= 10\ \Omega $,开关 $ S $ 闭合后,当滑动变阻器 $ R_{2} $ 接入电路的电阻为 $ 50\ \Omega $ 时,通过电阻 $ R_{1} $ 的电流为 $ I_{1} $。求：
(1) 通过电阻 $ R_{1} $ 的电流 $ I_{1} $；
(2) 电流为 $ I_{1} $ 时,电压表示数；
(3) 移动滑片 $ P $,当电压表示数为 $ 2\ V $ 时,滑动变阻器接入电路的电阻是多少。

答案： 解:
(1)R₁与R₂串联,开关S闭合后,当滑动变阻器R₂接入电路的电阻为50Ω时，通过电阻R₁的电流为I₁=$\frac{U}{R_总}$=$\frac{6\ V}{10\ \Omega+50\ \Omega}$=0.1 A;
(2)电压表测R₁两端的电压,电流为0.1 A时,R₁两端的电压为U₁=I₁R₁=0.1 A×10 Ω=1 V;
(3)当电压表示数为2 V时,电路中电流I'=$\frac{U_V}{R_1}$=$\frac{2\ V}{10\ \Omega}$=0.2 A，电路中总电阻R'_总=$\frac{U}{I'}$=$\frac{6\ V}{0.2\ A}$=30 Ω,滑动变阻器接入电路的电阻R_滑=R'_总-R₀=30 Ω-10 Ω=20 Ω。

5. 以下几组电阻并联后总电阻最小的是(C)
A.$ 2\ \Omega $ 和 $ 12\ \Omega $
B.$ 8\ \Omega $ 和 $ 12\ \Omega $
C.$ 0.2\ \Omega $ 和 $ 100\ \Omega $
D.$ 2\ \Omega $ 和 $ 100\ \Omega $

答案： C

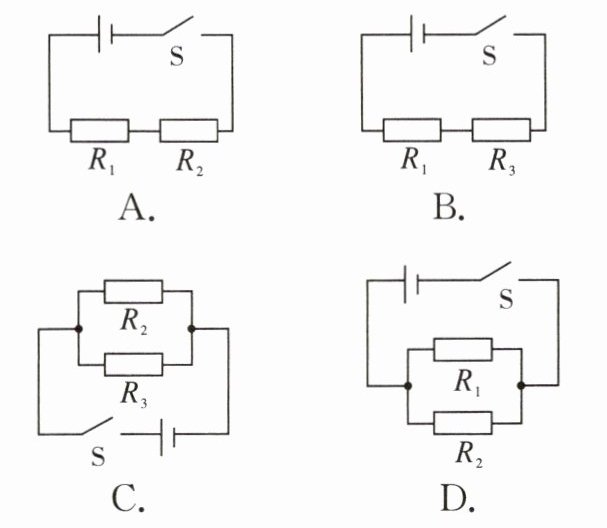

6. (河北石家庄阶段练习)有 $ R_{1} $、$ R_{2} $ 和 $ R_{3} $ 三只定值电阻,已知 $ R_{1}＞R_{2}＞R_{3} $,分别连接在同一个电源两端。若使通过电源的电流最大,则电阻的连接方式是(C)

答案： C
