《2025年思路教练同步课时作业九年级物理上册人教版》

1. (湖南湘西州中考)如图,由两节干电池组成的电源电压是(C)

A.1.5 V
B.2 V
C.3 V
D.4 V

答案： C

2. (河北张家口期末)如图所示,电源电压9 V保持不变,当开关S闭合时,灯泡$L_1、$$L_2$均正常发光。电压表示数为6 V,则灯泡$L_1$两端的电压是(A)

A.3 V
B.6 V
C.4.5 V
D.9 V

答案： A

3. 如图所示电路,当S闭合时,电压表$V_1$示数为7.5 V,电压表$V_2$的示数为9 V,若电源电压为12 V,则$L_1、$$L_2$两端电压分别为3V和4.5V。

答案： 3　4.5

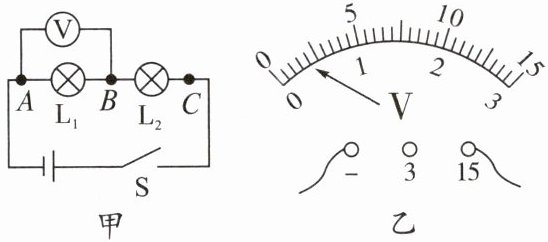

4. 海英同学在进行探究“串联电路中用电器两端电压与电源两端电压的关系”的实验中,采用的电路如图甲所示。


(1)为了使探究得出的结论具有普遍意义$,L_1、$$L_2$应该选择规格不相同的小灯泡；
(2)海英根据图甲连接电路时,应断开开关,电压表示数如图乙所示,则电压表的示数是2V。为了使实验结果更准确,接下来她应该断开开关,将电压表改接小测量范围；
(3)海英在测灯泡$L_2$两端的电压时,为了节省时间,在图甲中实验基础上将电压表B点不动。只断开A点,并改接到C点上。她用这种方法不能测出$L_2$两端的电压；

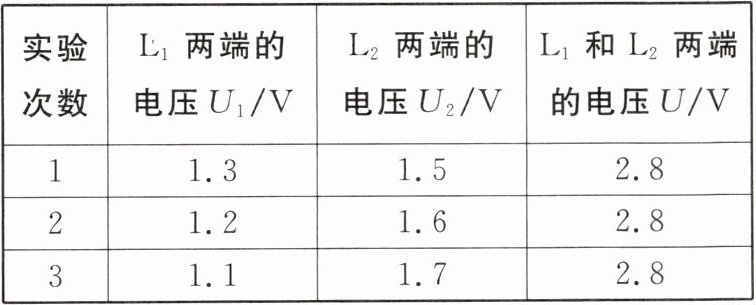

(4)海英小朋友通过分析表中的三次实验数据,可得出的结论为：$U=U_{1}+U_{2}$。(用表中字母写出公式表达式)

答案：
(1)不相同　
(2)断开　2V　将电压表改接小测量范围　
(3)不能　
(4)$U=U_{1}+U_{2}$

5. (河北石家庄校级月考)将两个规格不同的小灯泡$L_1、$$L_2$并联接到电源上,发现灯泡$L_1$比灯泡$L_2$亮,用电压表分别测量灯泡$L_1、$$L_2$两端的电压$U_1、$$U_2,$会发现(B)
A.$U_1＞U_2$
B.$U_1＝U_2$
C.$U_1＜U_2$
D.$无法判断

答案： B

6. 如图所示电路中,闭合开关S后,电压表$V_1$的示数为4.5 V,则电压表$V_2$的示数是4.5V,电源电压是4.5V。

答案： 4.5V　4.5V

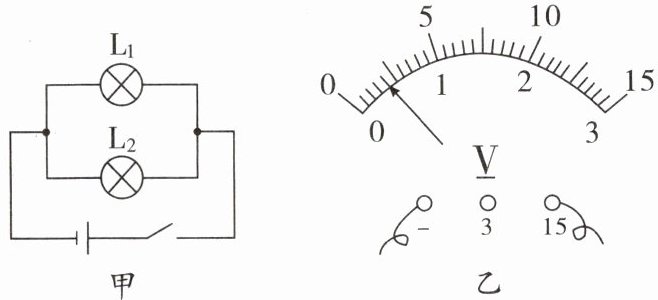

7. 在“探究并联电路中各支路用电器两端电压与电源两端电压的关系”实验中,实验电路如图甲所示。

(1)为了使探究得出的结论具有普遍意义$,L_1、$$L_2$应该选择规格不相同的小灯泡；
(2)小磊将电压表接在灯$L_1$两端,闭合开关,电压表示数如图乙所示,为了使实验结果更准确,接下来他应该断开开关，电压表换用0~3V的测量范围；
(3)小磊按照正确步骤完成实验记录数据,通过这个实验,他得出的结论是$U_{1}=U_{2}=U$。(写表达式,小灯泡$L_1、$$L_2$及电源两端的电压分别为$U_1、$$U_2、$U)

答案：
(1)不相同　
(2)断开开关，电压表换用0~3V的测量范围　
(3)$U_{1}=U_{2}=U$
