《2025年思路教练同步课时作业九年级物理上册人教版》

8. 小虎发现教室内的电灯开关可以同时控制三盏灯的亮与灭,则这三盏灯(C)
A.一定是串联的
B.并联或串联都可能
C.一定是并联的
D.可能是两盏灯串联后和另一盏并联

答案： C

9. (河北承德兴隆县期末)很多公共场所都配有三叉的手机充电线,方便人们出行时为手机应急充电。充电线的三个插头可用于为三台不同类型的手机充电,每个插头相当于电源；如果三台手机同时充电,那么这三台手机的连接方式是并联(选填“串联”或“并联”)。

答案： 电源　并联

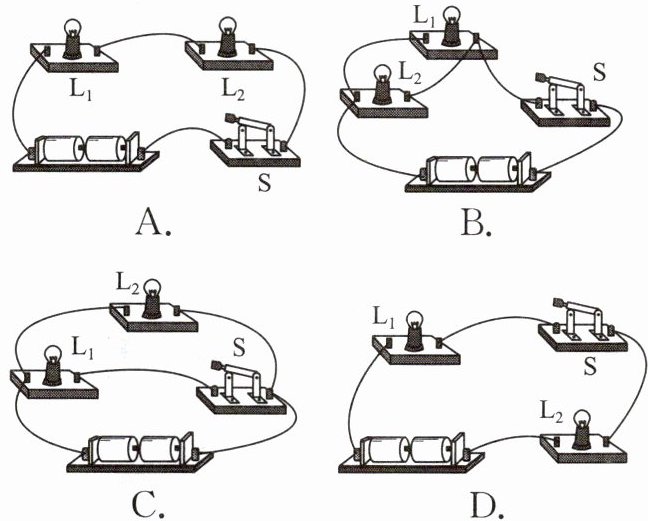

10. 如图所示电路中,开关能够同时控制两盏灯,且两灯发光情况互不影响的电路是(B)

答案： B

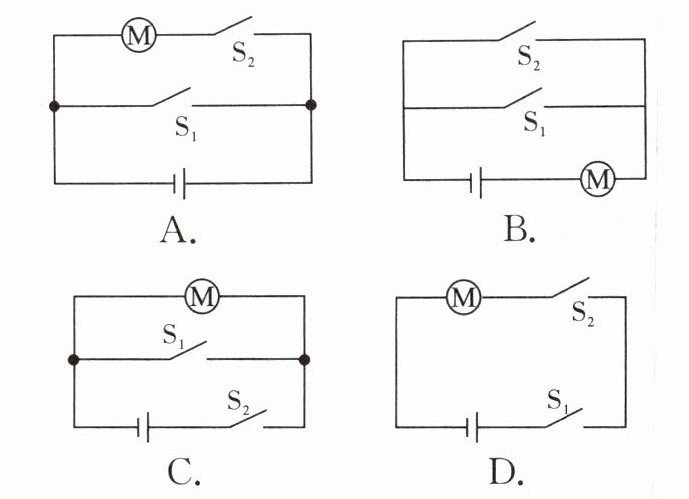

11. 某智能扫地机器人,有手动和语音两种开关模式。无论手动触摸按钮(相当于闭合开关 $ S_1 $),还是语音发出指令(相当于闭合开关 $ S_2 $),电动机 $ M $ 都开始工作,扫地机器人进入打扫模式。下图设计的电路中符合上述要求的是(B)

答案： B

12. 如图所示电路中,下列说法正确的是(B)

A.只闭合 $ S_1 $ 时,只有灯 $ L_1 $ 发光
B.只闭合 $ S_2 $、$ S_3 $ 时,灯 $ L_1 $、$ L_2 $ 并联
C.只闭合 $ S_1 $、$ S_2 $ 时,灯 $ L_1 $、$ L_2 $ 都发光
D.同时闭合 $ S_1 $、$ S_2 $、$ S_3 $ 时,灯 $ L_1 $、$ L_2 $ 都发光

答案： B　[只闭合S₁时,电流从正极流出,经灯L₁、开关S₁、灯L₂,回到电源负极,灯L₁、L₂串联,L₁、L₂都发光,故A错误;只闭合S₂、S₃时，电流从正极流出分成2支,一支经S₂、L₂,另一支经L₁、S₃,汇合后回到电源负极,所以L₁、L₂并联，故B正确;只闭合S₁、S₂时,L₁被短路,电流从正极流出,经S₂、L₂回到电源负极，只有L₂发光，故C错误;同时闭合S₁、S₂、S₃时，电流依次经过S₁、S₂、S₃回到电源负极,造成电源短路,灯L₁、L₂都不发光，故D错误。]

13. 如图是电冰箱的简化电路图,图中“$ \textcircled{M} $”是电冰箱压缩机内的电动机,$ L $ 是电冰箱内的照明灯,下列判断正确的是(D)

A.$ S_1 $ 闭合、$ S_2 $ 断开时,照明灯与电动机并联
B.$ S_1 $、$ S_2 $ 都闭合时,照明灯与电动机串联
C.打开冰箱门时,$ S_1 $ 自动闭合,使得照明灯亮
D.冰箱内温度降低到设定温度时,$ S_1 $ 自动断开,电动机停止工作

答案： D

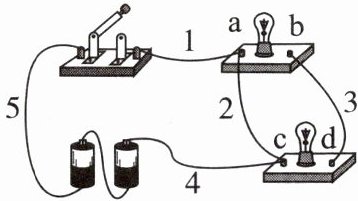

14. (河北廊坊校级月考)如图所示,当开关闭合时,会发生短路现象；若要两灯串联,应去掉导线2；若要两灯并联,应将导线1或4改接到 $ b $ 接线柱。

答案： 短路　2　1或4　[导线2直接接在两个灯泡两端,闭合开关后，等于是导线直接接在电源两端，会发生短路现象;若要使两灯串联，应去掉导线2;若要两灯并联，应将导线1或者导线4 改接到b接线柱。]
