《2025年思路教练同步课时作业九年级物理上册人教版》

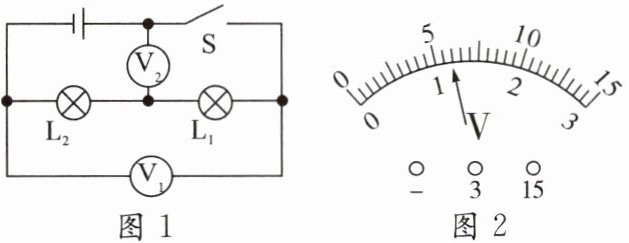

8. 如图1所示电路中,闭合开关S后,两个电压表指针偏转情况均如图2所示,则下列说法正确的是(D)

A.电源电压为7.2 V
B.灯泡$L_2$两端电压为1.2 V
C.此时$L_1$与$L_2$两端电压之比为5∶1
D.此时通过$L_1$与$L_2$电流之比为1∶1

答案： D　[由图可知,闭合开关S后,灯$L_{1}$与$L_{2}$串联,电压表$V_{1}$测电源电压，电压表$V_{2}$测灯$L_{1}$两端的电压。两个电压表指针偏转情况相同,由于串联电路两端的总电压等于各部分电路两端的电压之和,则电压表$V_{1}$的示数大于电压表$V_{2}$的示数,所以电压表$V_{1}$选择的测量范围是0~15V,分度值为0.5V,其示数即电源电压为$U=6V$;电压表$V_{2}$选择的测量范围是0~3V,分度值为0.1V,其示数即$L_{1}$两端的电压为$U_{1}=1.2V$,则$L_{2}$两端的电压为$U_{2}=U - U_{1}=6V - 1.2V=4.8V$,故AB 错误;此时$L_{1}$与$L_{2}$两端的电压之比为$U_{1}:U_{2}=1.2V:4.8V=1:4$,故C错误;由于串联电路中各处的电流相等,所以通过$L_{1}$与$L_{2}$的电流相等,即通过$L_{1}$与$L_{2}$电流之比为1:1,故D正确。]

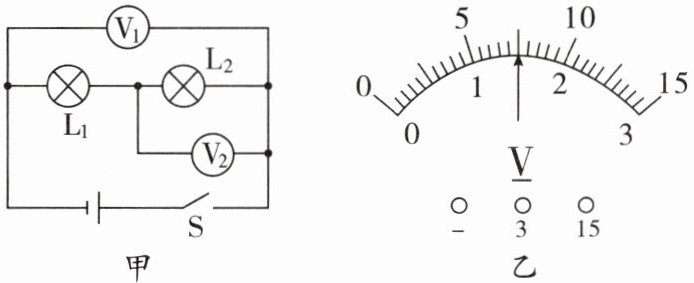

9. 小明按图甲所示的电路进行实验,当闭合开关时,用电器正常工作,电压表$V_1$和$V_2$的指针完全一样,如图乙所示,则电源电压和灯$L_1$两端的电压分别为(B)

A.6 V,1.5 V
B.7.5 V,6 V
C.7.5 V,1.5 V
D.1.5 V,6 V

答案： B　[$L_{1}$和$L_{2}$串联,电压表$V_{1}$测的是$L_{1}$和$L_{2}$两端的总电压,即为电源电压，电压表$V_{2}$测的是灯泡$L_{2}$两端的电压,根据串联电路分压的原理，电压表$V_{1}$的示数会大于电压表$V_{2}$的示数,所以电压表$V_{1}$的测量范围是“0~15V”,电压表$V_{2}$的测量范围是“0~3V”,示数分别是7.5V和1.5V,所以电源电压为7.5V,灯$L_{1}$两端的电压为电压表$V_{1}$的示数和$V_{2}$的示数之差，故B符合题意。]

10. 一个用电器需用两个铅酸蓄电池串联起来供电才能正常工作,这个用电器正常工作的电压是24V；如某人需要6 V的电压,他应把4节新干电池串联起来。

答案： 24　4　串

11. (科学探究)(河北保定期末)小敏和小东用小灯泡探究“串联电路和并联电路电压规律”。

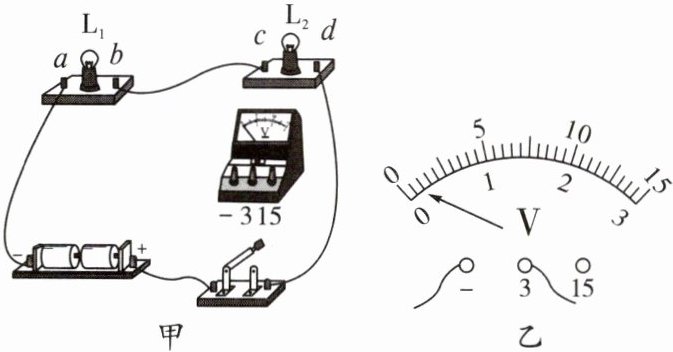

(1)图甲中要测量$L_1$两端电压,请用笔画线代替导线将实物图连接完整；

(2)图甲中在测量$L_1$两端电压时,闭合开关前电压表如图乙所示,其原因是电压表______；处理好问题后闭合开关,发现两灯均不亮,电压表指针明显偏转,如果是灯泡发生了故障,则故障原因可能是______,排除故障后,用电压表分别测ab、cd、ad间的电压,每次拆接电压表时,开关应处于______状态；
(3)如图甲所示,小东测量灯泡$L_1$两端的电压之后,______(选填“能”或“不能”)只将电压表接a点的导线改接到d点测$L_2$两端的电压,理由是______；
(4)小东用电压表测出电路两端的电压和小灯泡$L_1、$$L_2$两端的电压,并更换______(选填“相同”或“不同”)规格的小灯泡多次测量后得出了串联电路中电压的规律；

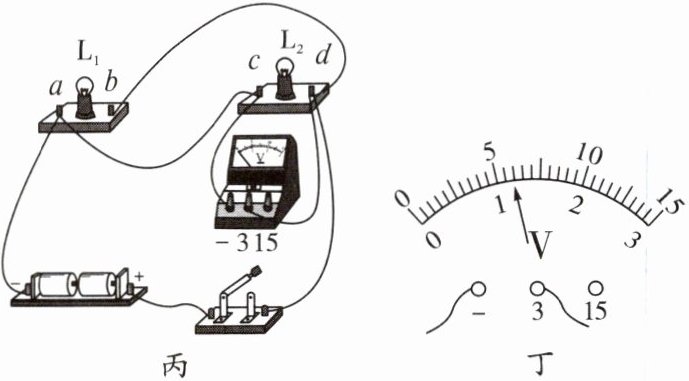

(5)小东按如图丙所示连接电路,电源和图甲中相同,然后用电压表分别测量小灯泡$L_1、$$L_2$及电源两端的电压,电压表示数均如图丁所示,为______V。按要求更换小灯泡后多次测量,发现电压表示数均如图丁所示。由得出结论：并联电路中,各支路用电器两端的电压与电源两端的电压______(选填“相等”或“不相等”)；
(6)细心的小敏发现,将同一只小灯泡分别接入图甲、丙两电路中的亮度不同,你认为小灯泡接在______(选填“甲”或“丙”)电路中会更亮些。

答案：

(1)如图所示: 　
(2)没有调零 $L_{1}$断路　断开　
(3)不能　电压表的正负接线柱接反　
(4)不同　
(5)3　相等　
(6)丙
