《2025年思路教练同步课时作业九年级物理上册人教版》

1. 在“伏安法”测电阻的实验中,下列注意事项不正确的是(D)
A.连接电路时,开关应断开
B.在无法估计被测电压、电流的大小时,可用试触法选取合适的测量范围
C.将滑动变阻器连入电路时,滑片应放到使电路中电流最小的位置
D.测出一组电压、电流的值后,计算得到待测电阻的值

答案： D

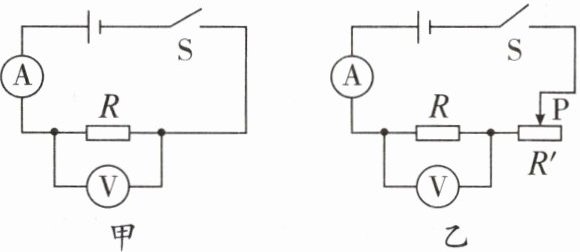

2. 如图所示,甲、乙分别是两同学用电流表和电压表测量电阻$R$时所设计的电路,则(D)

A.甲图设计更加简洁、合理
B.乙图设计较复杂、不合理
C.甲、乙两图设计均合理
D.乙图滑动变阻器起着保护电路和改变电流、电压的作用

答案： D

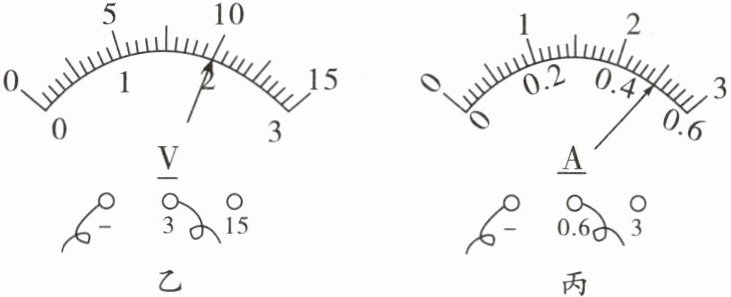

3. 小英按图甲所示的电路图连接实验电路,测量电阻$R_{x}$的阻值。闭合开关$S$,调节滑动变阻器的滑片$P$后,观察到电压表和电流表的示数分别如图乙、丙所示,则电压表的示数为2$\mathrm{V}$,电流表的示数为0.5$\mathrm{A}$,待测电阻$R_{x}$的阻值为4$\Omega$。
]

答案： 2　0.5　4

4. (四川成都中考)小毅同学用如图所示电路测未知电阻$R_{x}$的阻值,闭合开关前,他应将滑动变阻器的滑片移到b端。实验时,他移动滑片,多次测量求$R_{x}$的平均值是为了减小误差。

答案： b　减小误差

5. (河北廊坊期中)在“用电流表和电压表测量电阻”的实验中：

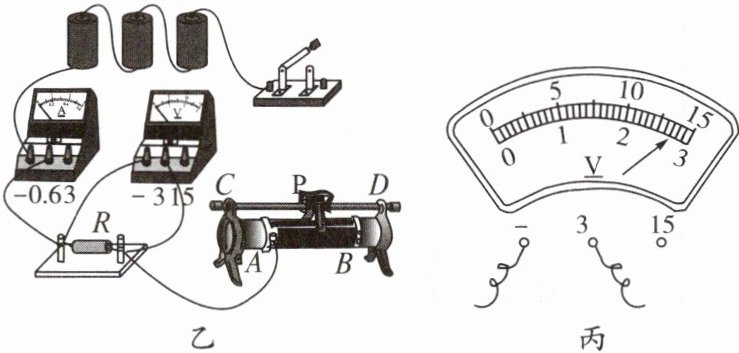

(1)请你按照图甲所示的电路图,用笔画线代替导线,将图乙未连接好的电路连接完整；
(2)闭合开关,移动滑动变阻器滑片$P$,发现电压表始终无示数,电流表有示数,其原因可能是______；
(3)排除故障后,当电流表的示数为$0.3\mathrm{A}$,电压表的示数如图丙所示为______$\mathrm{V}$,$R$的阻值是______$\Omega$；
(4)移动滑动变阻器的滑片,多次读取数据,这样做的目的是______；

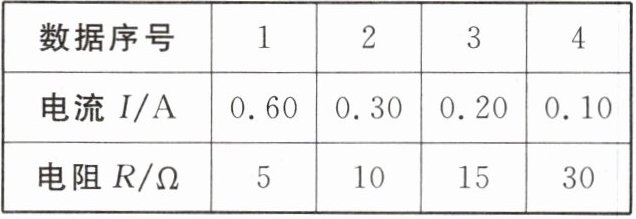

(5)在此电路的基础上,找来不同的定值电阻做“探究电流与电阻关系”的实验,得到的数据如下表所示。分析数据可知,当电压一定时,通过导体的电流与导体的电阻______。本次实验滑动变阻器的最大阻值至少为______$\Omega$。

答案：

(1)如图所示: 　
(2)定值电阻R短路　
(3)2.7　9　
(4)多次测量求平均值，以减小误差
(5)成反比　15
