《2025年思路教练同步课时作业九年级物理上册人教版》

2. 人教九全 P79 图 16.3 - 4

- 命题点电阻

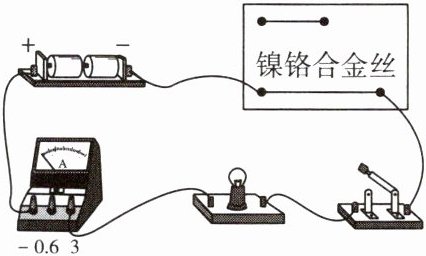

示例(1)如图电路,当把铜丝接入电路时,小灯泡较明亮,说明电路中电流较大,当把镍铬合金丝接入电路时,小灯泡较暗,说明电路中电流较小,由此可知,导体对电流有阻碍作用。
(2)若图中铜丝和镍铬合金丝的长度和横截面积都相同,利用此器材可研究电阻与导体材料的关系。
(3)实验中可通过灯泡的亮度间接地显示电阻的大小,这种物理方法为转换法。

答案：
(1)较大 较小
(2)材料
(3)转换法

3. 人教版九全 P82 图 16.4 - 1。

- 命题点变阻器
示例如图所示,夹子在铅笔芯上移动,小灯泡的亮度会发生连续变化,接入电路中的铅笔芯越短,电阻越小,小灯泡越亮。

答案： 小 亮

1. (河北张家口校级期末)下列常见的电流、电压值,不正确的是(B)
A.我国家庭电路的电压是$220V$
B.一节新干电池的电压是$2V$
C.电冰箱正常工作时的电流约为$1A$
D.对人体安全的电压是不高于$36V$

答案： B

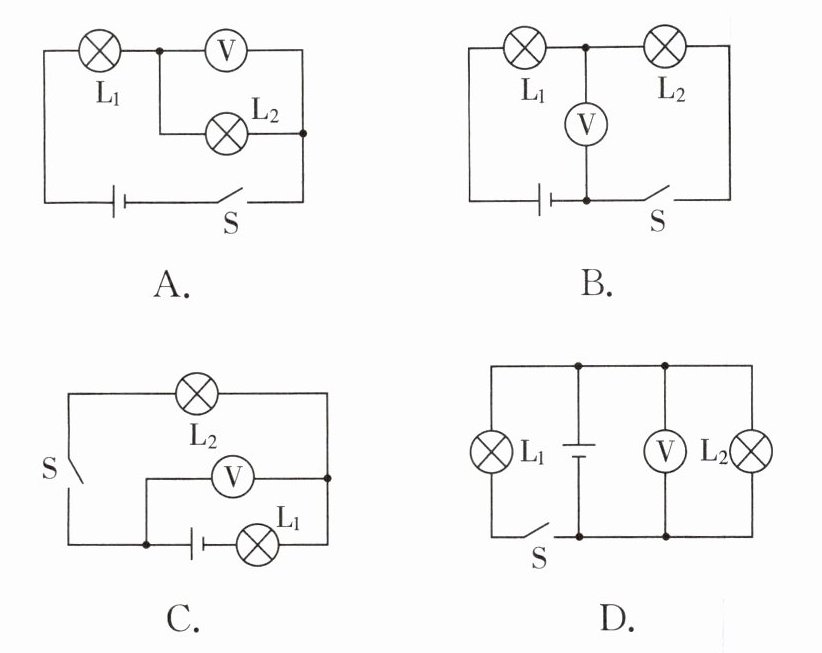

2. 在如图所示的电路中,闭合开关$S$,能用电压表测量$L_{1}$两端电压的正确电路是(D)

答案： D

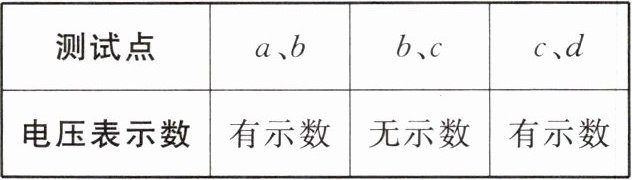

3. (河北石家庄期中)如图所示,当开关$S$闭合时,小灯泡$L$不亮,小明同学利用电压表进行电路故障检测,检测结果如下表所示。则电路中的故障是(C)


A.开关$S$接触不良
B.小灯泡$L$断路
C.滑动变阻器$R$断路
D.小灯泡$L$短路

答案： C [当用电压表测试a、b两点时,电压表有示数,说明开关S是正常连通的,开关S没有故障;当用电压表测试b、c两点时,此时电压表与小灯泡并联,电压表无示数,说明小灯泡之外的电路出现断路故障;当用电压表测试c、d两点时,此时电压表与滑动变阻器并联,电压表有示数,说明滑动变阻器之外的电路没有故障,综上可知,电路中的故障是滑动变阻器R断路。故C符合题意,A、B、D不符合题意。]

4. 如图所示的电路中,已知电池组由$3$节干电池串联组成,合上开关,电压表$V_{1}的示数是2.5V$。则$V_{2}的示数和灯L_{2}$两端的电压分别是(A)

A.$4.5V$,$2V$
B.$3V$,$6V$
C.$2V$,$4.5V$
D.$2.5V$,$3.5V$

答案： A
