《2025年思路教练同步课时作业九年级物理上册人教版》

1. (辽宁丹东中考)如图所示,电源电压保持不变,闭合开关S,在滑动变阻器R的滑片P向右移动的过程中,下列说法正确的是(D)

A.电压表示数变小
B.电压表示数变大
C.电流表$A_1$示数变小
D.电流表$A_2$示数变小

答案： D

2. 如图所示,电源电压不变$,R_1$为定值电阻$,R_2$为滑动变阻器。当闭合开关S,滑动变阻器滑片向右端移动时,下列判断错误的是(B)

A.$R_2$的阻值变大
B.电流表A的示数变大
C.电压表$V_1$示数和电流表A示数之比不变
D.电压表$V_1$示数与$V_2$示数之和不变

答案： B

3. (河北石家庄桥西区校级模拟)如图所示的电路,闭合开关S,将滑片P向右移动时(D)

A.电压表示数变大,电流表示数变大
B.电压表示数变小,电流表示数变大
C.电压表示数变小,电流表示数变小
D.电压表示数与电流表示数的比值变大

答案： D [由电路图可知,灯泡L与滑动变阻器R串联,电压表测R两端的电压,电流表测电路中的电流,将滑片P向右移动时,接入电路中的电阻变大,电路中的总电阻变大,由$I=\frac{U}{R}$可知,电路中的电流变小,即电流表的示数变小;由$U=IR$可知,灯泡L两端的电压变小,因串联电路中总电压等于各分电压之和,所以R两端的电压变大,即电压表的示数变大,故A、B、C错误;由电压表示数变大、电流表示数变小可知,电压表示数与电流表示数的比值变大,故D正确。]

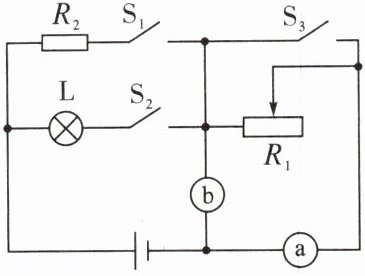

4. (河北石家庄校级期中)如图所示,电源电压不变$,R_2$为定值电阻$,R_1$为滑动变阻器,灯泡的电阻不随温度的变化而变化；只闭合$S_1,$随着滑片的移动,a、b两电表(一个电流表和一个电压表)的示数均有变化。则以下说法正确的是(C)

A.电表a是电压表,电表b是电流表
B.只闭合$S_2,$滑片向右移,灯泡变暗,电压表与电流表示数之比变小
C.将滑片置于$R_1$的最右端,依次逐个闭合$S_2、$$S_3、$$S_1,$电流表示数逐次变大
D.只闭合$S_1,$将滑片向右移,电压表与电流表示数变化量之比变大

答案： C

5. (黑龙江齐齐哈尔中考)如图所示,电源电压恒定,先只闭合开关$S_1,$两电表均有示数；再断开$S_1,$同时闭合$S_2$和$S_3,$此过程中(C)

A.电压表示数变大,电流表示数变小
B.电压表示数变小,电流表示数不变
C.电压表示数与电流表示数乘积变大
D.电压表示数与电流表示数比值不变

答案： C

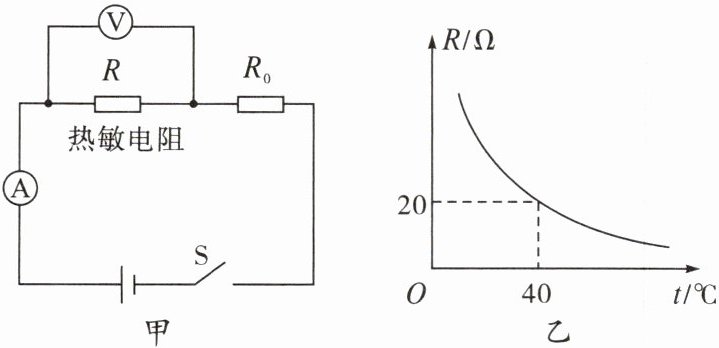

6. 如图甲所示,电源电压恒为6V,R为热敏电阻,其阻值随温度变化如图乙所示,R₀是阻值为20Ω的定值电阻。闭合开关S,通过分析,下列说法错误的是(C)

A.图甲中的R₀有保护电路的作用
B.热敏电阻阻值随温度升高而减小
C.温度为40℃时,电流表的示数为0.3A
D.温度降低时,电流表的示数变小,电压表的示数变大

答案： C [由电路图可知,热敏电阻R与定值电阻$R_0$串联,电压表测R两端的电压,电流表测电路中的电流。由图乙可知,温度升高时热敏电阻R的阻值变小,如果电路中没有$R_0$,当温度过高时,R的阻值过小,会造成电路中的电流过大,可能会烧坏电流表和电源,所以$R_0$有保护电路的作用,故AB正确,不符合题意;由图乙可知,温度为$40^{\circ}C$时,$R=20\Omega$,因串联电路中总电阻等于各分电阻之和,所以电路中的电流,即电流表的示数为$I=\frac{U}{R_0+R}=\frac{6\space V}{20\space \Omega +20\space \Omega }=0.15\space A$,故C错误,符合题意;由图乙可知,温度降低时,R的阻值变大,由串联分压可知R两端的电压变大,即电压表的示数变大,因串联电路中总电阻等于各分电阻之和,所以电路中的总电阻变大,由$I=\frac{U}{R}$可知电路中的电流变小,即电流表的示数变小,故D正确,不符合题意。]
