《2025年思路教练同步课时作业九年级物理上册人教版》

1. 如图甲电路,电源电压保持不变,当闭合开关S,调节滑动变阻器阻值从最大变化到最小,两个电阻的“U - I”关系图像如图乙所示。则下列判断正确的是 (B)

A.电源电压为4V
B.定值电阻$R_1$的阻值为10Ω
C.滑动变阻器$R_2$的阻值变化范围为0～10Ω
D.变阻器滑片在中点时,电流表示数为0.4A

答案： B

2. (河北邯郸期中改编)如图甲所示电路$,R_2$为定值电阻,电源电压不变,闭合开关S,将滑片P从b端移动到a端的过程中,电流表和电压表示数变化关系如图乙所示。下列说法正确的是 (B)

A.滑动变阻器的最大阻值为10Ω
B.定值电阻$R_2$的阻值为5Ω
C.滑动变阻器滑片P在b端时$,R_2$两端电压为2V
D.电源电压为3V

答案： B

3. 图1是小灯泡L和电阻R的I - U图像。将小灯泡L和电阻R接入图2所示电源电压不变的电路中,只闭合开关$S_1$时,电流表的示数为0.5A。下列分析与计算正确的是 (C)

A.只闭合开关$S_1$时,小灯泡L的电阻为6Ω
B.再闭合开关$S_2$后,通过电阻R的电流为0.3A
C.闭合开关$S_1、$$S_2$时,整个电路的总电阻小于6Ω
D.将小灯泡L和电阻R串联在5V的电路中,通过电路的电流为0.4A

答案： C

4. 如图甲所示,电源电压保持不变,当闭合开关S,滑动变阻器滑片P从a端移到b端,两电表示数变化关系用图乙中线段AB表示,则滑动变阻器的最大阻值为20Ω,电源电压为6V；当滑片位于中点位置时,电流表的示数为0.3A。

答案： 20 6 0.3

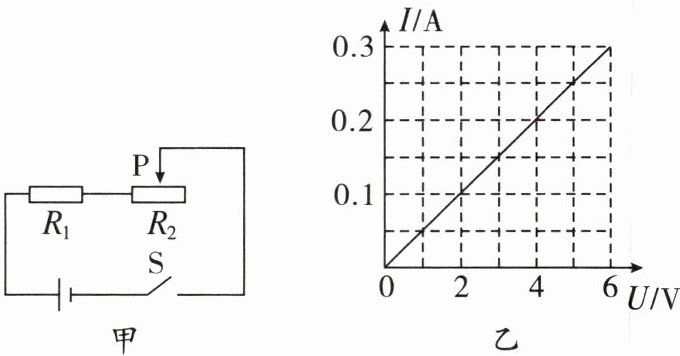

5. (河北唐山迁安市期中)如图甲所示的电路中,电源电压为12V,滑动变阻器$R_2$的铭牌上标有“100Ω 0.5A”字样,图乙为定值电阻$R_1$的I - U图像。求：
(1)电阻$R_1$的阻值；
(2)当电路中的电流为0.2A时,滑动变阻器$R_2$接入电路中的阻值；
(3)为了不损坏滑动变阻器$,R_2$接入电路中的最小阻值。

答案： 解:
(1)根据欧姆定律,可得$R_{1}=\frac{U}{I}=\frac{2\ V}{0.1\ A}=20\ \Omega$;
(2)根据欧姆定律,可得$U_{1}=IR_{1}=0.2\ A×20\ \Omega=4\ V$,
根据串联电路电压关系,可得$U_{2}=U-U_{1}=12\ V-4\ V=8\ V$,
根据欧姆定律,可得$R_{2}=\frac{U_{2}}{I}=\frac{8\ V}{0.2\ A}=40\ \Omega$;
(3)滑动变阻器允许通过的最大电流为0.5 A,为了保护滑动变阻器的安全,电路中的最大电流就是0.5 A,则$R=\frac{U}{I}=\frac{12\ V}{0.5\ V}=24\ \Omega$,$R_{2}$接入电路中的最小阻值$R'_{2}=R-R_{1}=24\ \Omega-20\ \Omega=4\ \Omega$。
