《2025年思路教练同步课时作业九年级物理上册人教版》

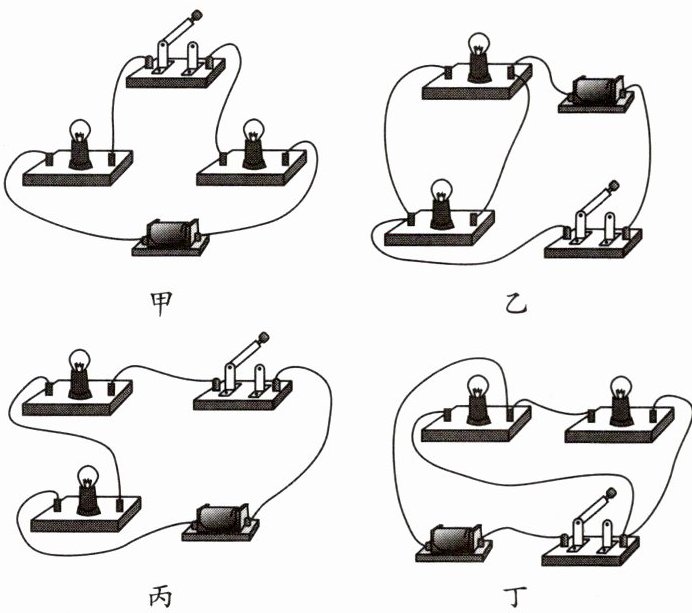

1. 如图所示,甲图中的两盏灯是串联的；乙图中的两盏灯是并联的；丙图中的两盏灯是串联的；丁图中的两盏灯是并联的。

答案： 串　并　串　并

2. 小红想研究在并联电路中,开关的位置是否会影响它的控制作用,于是她找来了器材并按如图所示的电路连接实物图进行实验。

(1) 把开关连在干路的 $ a $ 处,闭合、断开开关时,发现它可以控制L₁、L₂(或整个电路)。
(2) 把开关连在一条支路 $ b $ 处,闭合、断开开关时,发现它可以控制L₁,L₂的工作不受影响。
(3) 把开关再连在另一条支路 $ c $ 处,闭合、断开开关时,发现它可以控制L₂,L₁的工作不受影响。
(4) 通过以上实验分析得出结论：在并联电路中开关的位置会影响它的控制作用。

答案：
(1)L₁、L₂(或整个电路)　
(2)L₁　L₂
(3)L₂　L₁　
(4)开关的位置会影响它的控制作用

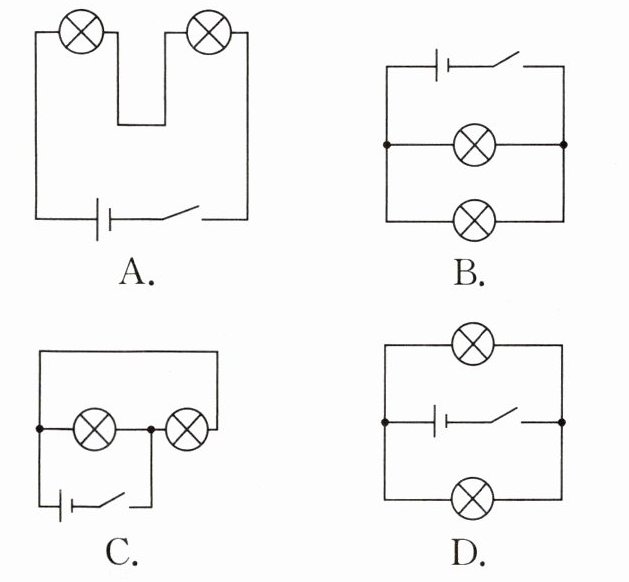

3. 如图所示电路中,属于串联电路的是(A)

答案： A

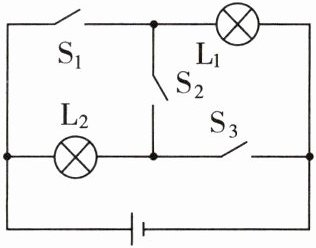

4. (河北石家庄月考)如图所示,要使灯泡 $ L_1 $、$ L_2 $ 并联,则下列开关的通断情况正确的是(C)

A.闭合 $ S_2 $,断开 $ S_1 $、$ S_3 $
B.闭合 $ S_3 $,断开 $ S_1 $、$ S_2 $
C.闭合 $ S_1 $ 和 $ S_3 $,断开 $ S_2 $
D.闭合 $ S_2 $ 和 $ S_3 $,断开 $ S_1 $

答案： C

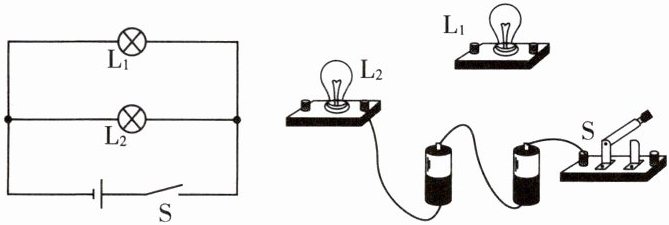

5. 根据电路图,完成实物图连接。

答案：
如图所示:
　　　　　　

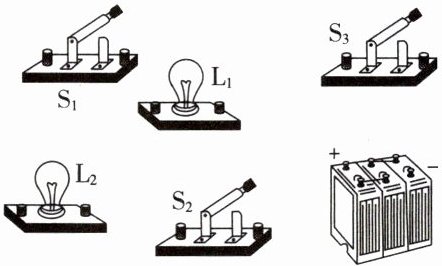

6. 请将图中元件连成电路。要求 $ L_1 $、$ L_2 $ 并联,$ S_1 $ 控制 $ L_1 $,$ S_2 $ 控制 $ L_2 $,$ S_3 $ 在干路上,连线不要交叉。

答案：
如图所示:
　　　　　　

7. 下面对身边的一些电路连接进行观察分析得出的判断,其中不正确的是(B)
A.抽油烟机里装有照明灯和电动机,它们有时单独工作,所以是并联的
B.马路两旁的路灯,晚上同时亮,早上同时灭,它们是串联的
C.开关与它所控制的用电器应串联
D.家中安装的各种用电器使用时互不影响,它们是并联的

答案： B
