10. (科学探究)(河北邯郸期末)在“探究电压一定时电流和电阻的关系”实验中,器材有电源($ 6 \, V $),电阻箱($ 0 \sim 9999 \, \Omega $),滑动变阻器($ 200 \, \Omega $ $ 1 \, A $),电压表,电流表,开关和导线若干。

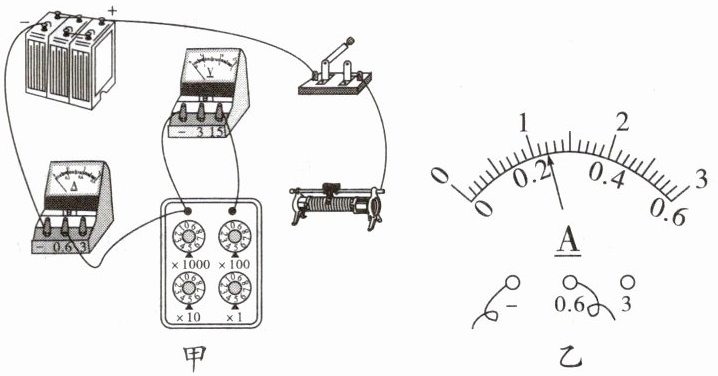

(1)请用笔画线代替导线,将实物电路连接完整,使滑片向左移动时电阻减小；
(2)第一组数据的测量过程中,有下列步骤,正确的顺序是______；
① 保持开关断开,连接实物电路
② 检查电路无误后闭合开关
③ 读出电流表的示数,断开开关
④ 将滑动变阻器的金属滑片置于阻值最大处
⑤ 转动电阻箱的旋钮使它的阻值为 $ 20 \, \Omega $,调节滑动变阻器的滑片使电压表的示数为 $ 4 \, V $
(3)将电阻箱调到 $ 15 \, \Omega $,闭合开关,发现电流表示数如图乙所示,示数为______ $ A $,该电流值与 $ 15 \, \Omega $ 电阻值______(选填“能”或“不能”)作为第二组数据记在表格中；此时电压表示数为 $ 0 \, V $,可能发生的故障是______。

答案：

(1)如图所示:
　　　　　　　
(2)①④②⑤③　
(3)0.24　不能　电阻箱被短路 [
(1)滑片向左移动时电阻减小，连接变阻器左下方的接线柱。
(2)①保持开关断开，连接实物电路；④将滑动变阻器的金属滑片置于阻值最大处；②检查电路无误后闭合开关；⑤转动电阻箱的旋钮使它的阻值为20Ω，调节滑动变阻器的滑片使电压表的示数为4V；③读出电流表的示数，断开开关。
(3)电流表的测量范围是0~0.6A，分度值是0.02A，电流表的示数是0.24A；电阻箱调到15Ω，此时的电压表的示数为$U=IR=0.24\ A×15\ \Omega=3.6\ V$，电压表的示数没有达到4V，该电流值与15Ω电阻值不能作为第二组数据记在表格中；此时电流表有示数，说明电路是通路，电压表示数为0V，可能电阻箱被短路。]
