《2025年思路教练同步课时作业九年级物理上册人教版》

9. 小红和小丽用电流表测量电路中的电流,小红接入电路中的是0～0.6A测量范围,而小丽却按照0～3A测量范围读得测量值为2.4A,则实际测得的电流应该是(D)
A.1.2A
B.4.8A
C.0.12A
D.0.48A

答案： D

10. 如图所示,在电路的“○”处添加一个灯泡及两只电流表,使用电器均能正常工作。
]

答案：
如图所示:

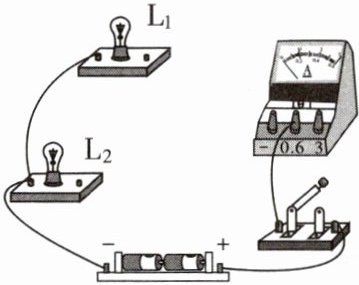

11. (贵州中考)如图所示实物电路,请用笔画线代替导线按要求完成电路连接。要求：两灯并联,电流表测通过灯$L_1$的电流,开关控制整个电路,导线不能交叉。
]

答案：
如图所示:

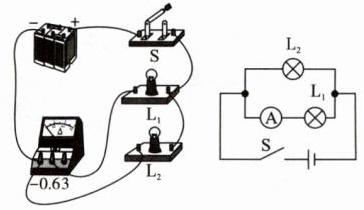

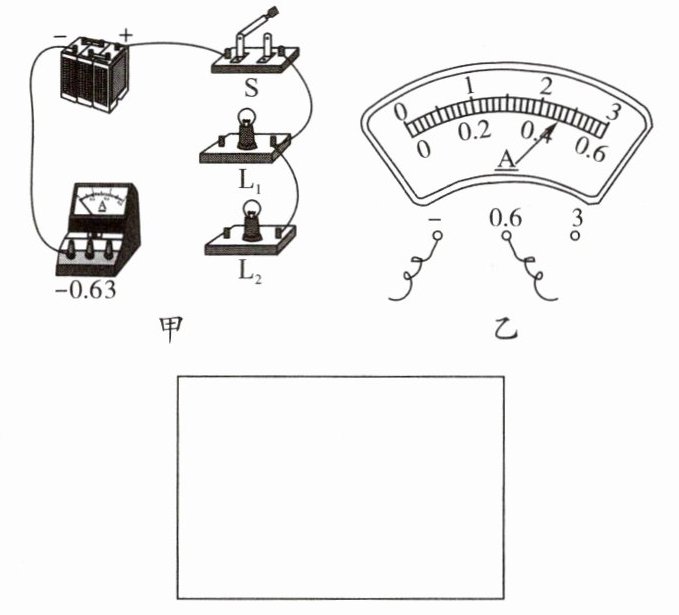

12. (河北沧州期中)用笔画线表示导线,将图甲中的电路连接完整,要求：①灯泡$L_1$与$L_2$并联,电流表测通过$L_1$的电流。②在方框中画出上述电路的电路图。闭合开关后,电流表的指针如图乙所示,则通过$L_1$的电流为______A。
]

答案：
如图所示:
 0.46

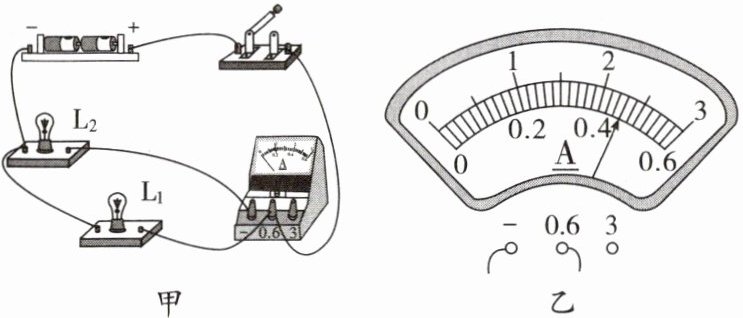

13. (科学探究)电流表测电流的实验中：
(1)连接电路时由于电流大小未知,电流表测量范围应首先选用______(选填“大”或“小”)测量范围；
(2)若某同学连接的电路如图甲所示,则电流表测的是通过灯______的电流。合上开关后,如果电流表的示数如图乙所示,则通过该灯的电流是______A；
(3)若合上开关后,灯均亮,电流表指针不发生偏转,那么可能的原因是______；
A. 电流表被短路
B. 开关处接触不良
C. 电源供电不足
(4)只要改动一根导线就可以测总电流,请在图中用“×”号指出需改动的导线,并用笔画线,在图中作出改动。

答案：

(1)大　
(2)$L_{2}$　0.46　
(3)A　
(4)如图所示:
