《2025年思路教练同步课时作业九年级物理上册人教版》

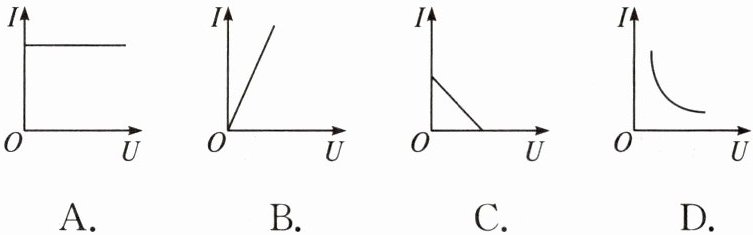

1. 在“探究电阻一定时电流与电压的关系”实验中,经过多次实验后,得到 $ I - U $ 图像如下图所示,则正确的是(B)

答案： B

2. 如图所示,探究“电阻一定时电流跟电压的关系”实验中,下列说法正确的是(B)

A.本实验多次测量是为了减小误差
B.滑动变阻器可以起到改变定值电阻两端电压的作用
C.实验的结论：电流跟电压成正比
D.探究电流跟电压的关系时,若定值电阻损坏,可用小灯泡代替完成探究

答案： B

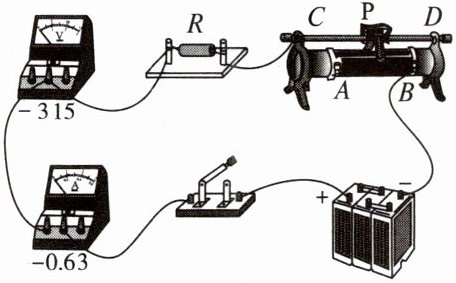

3. (河北邢台期中)小李同学在实验室做“探究电阻一定时电流与电压关系”的实验时,连接了部分电路如图所示,已知电源电压约为 $ 6 \, V $,滑动变阻器的规格为“$ 40 \, \Omega $ $ 1 \, A $”。

(1)请用笔画线代替导线,将图中所示的实物电路连接完整；
(2)闭合开关前滑动变阻器的滑片应滑到______(选填“A”或“B”)端；

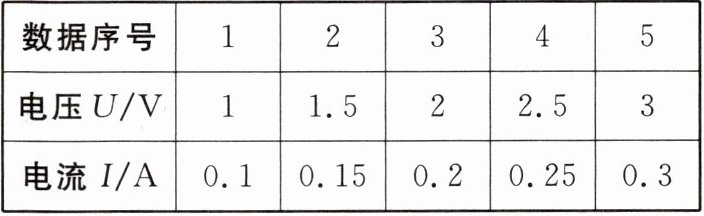

(3)闭合开关,移动滑动变阻器滑片,记录实验数据如表,老师分析实验数据后发现有一组数据是拼凑的,该组数据的序号是______；

(4)分析表中数据我们可知,小李实验中所用定值电阻阻值为______ $ \Omega $；
(5)本实验中滑动变阻器除了有保护电路的作用外,还有什么作用？______；
(6)完成上述实验后小李想：能不能用小灯泡代替定值电阻来完成本实验？请你帮他回答并说明理由：______。

答案：

(1)见解析图　
(2)A　
(3)1　
(4)10　
(5)改变定值电阻两端的电压　
(6)不能，因为小灯泡的电阻会随着温度的变化而变化　[
(1)缺少导线,电压表未接入电路中,添加后如图:
　　　　　
(2)在闭合开关前，滑动变阻器滑片应处于最大阻值处，故滑片应滑到A端。
(3)根据表格数据可知电阻$R=\frac{U}{I}=\frac{2\ V}{0.2\ A}=10\ \Omega$，而滑动变阻器接入最大阻值后$I=\frac{U}{R+R_{P}}=\frac{6\ V}{10\ \Omega+40\ \Omega}=0.12\ A$，电路中最小电流为0.12A，故第1组数据是拼凑的。
(4)由欧姆定律$I=\frac{U}{R}$可知$R=\frac{U}{I}=\frac{2\ V}{0.2\ A}=10\ \Omega$。
(5)实验需要多次测量，避免偶然性，得到普遍规律。通过移动滑动变阻器的滑片，可以改变定值电阻两端电压，从而进行多次测量。
(6)探究电流与电压关系，需控制电阻不变，因为小灯泡的电阻受温度的影响比较大，会随着温度的变化而变化，故不能用小灯泡代替定值电阻来完成本实验。]

4. 在探究“电压一定时电流与电阻关系”时,选择了 $ 5 \, \Omega $、$ 10 \, \Omega $、$ 15 \, \Omega $、$ 20 \, \Omega $ 四个电阻进行实验,实验电路图如图所示。下列说法错误的是(B)

A.闭合开关前,滑动变阻器的滑片应置于最左侧
B.将 $ 5 \, \Omega $ 的电阻换成 $ 10 \, \Omega $,应将滑片向右移
C.实验过程中移动滑片的主要目的是控制定值电阻两端的电压一定
D.该实验结论为：电压一定时,导体中的电流与电阻成反比

答案： B
