《2025年思路教练同步课时作业九年级物理上册人教版》

6. (广东潮州潮安区期中)器材：一只红灯泡、一只绿灯泡、一只电铃、一个电池组、两只开关$S_{1}和S_{2}$,若干导线；请按要求设计一个报警电路,要求是：合上开关$S_{1}$时,绿灯亮,表示平安,合上开关$S_{2}$时,电铃响同时红灯亮,表示有情况,请根据上述要求在方框中画出电路图并标出电源的正、负极。

答案：
如图所示:　

7. (河北保定高碑店市月考)某款售水机可通过刷卡(闭合“感应”开关$S_{1}$)接通供水电动机取水；光线较暗时“光控”开关$S_{2}$自动闭合,照明灯亮了,请画出符合要求的电路图。

答案：
如图所示:　　　　　　　

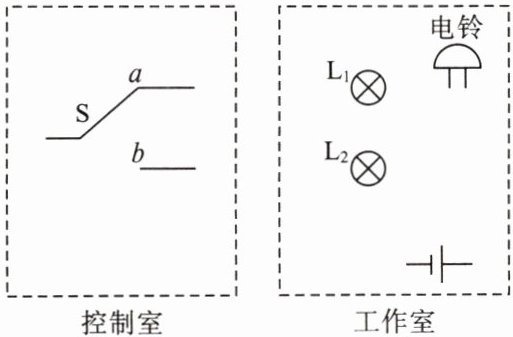

8. (山东青岛崂山区期末)设计一个控制室和工作室的呼叫电路。要求：单刀双掷开关S接a点时,灯$L_{1}$和电铃工作,S接b点时,灯$L_{2}$和电铃工作。请在图中连线,形成符合要求的完整电路图。

答案：
如图所示:　　　　

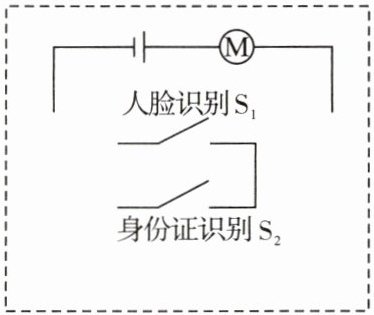

9. (河南南阳期中)小刚在邓州东站乘坐高铁时发现,进站时需要刷身份证进站,闸机口通过人脸识别系统确保“人脸”和“身份证”一致,闸门才会打开通行。人脸识别通过时,开关$S_{1}$闭合；身份证识别通过时,开关$S_{2}$闭合；M表示闸门,请结合图中给出的电路元器件,在虚线框内将电路图补充完整。

答案：
如图所示:　　　　　　　

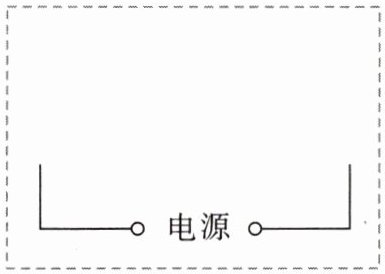

10. (山东济南期中)某单位要建一个具有较好保密性的资料室,要求如下：必须甲、乙两资料员同时插入各自的钥匙(开关$S_{甲}$、$S_{乙}$分别表示甲、乙两资料员的钥匙)使灯亮才能进入资料室。而保密科长只要插入自己的钥匙(开关$S_{长}$表示科长的钥匙)使灯亮就可以进入资料室。请帮助设计电路,完成虚线框中的部分电路图(请用直尺和铅笔作图)。

答案：
如图所示:　　　　　　　　

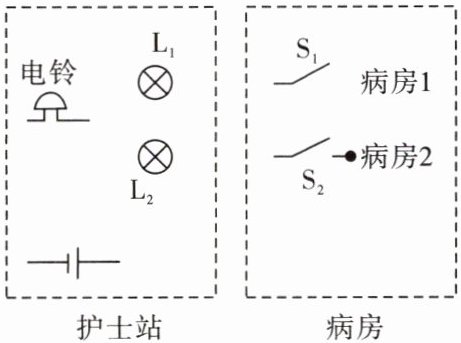

11. (湖南邵阳期中)设计一个病床呼叫电路。要求：开关$S_{1}控制指示灯L_{1}$和电铃；开关$S_{2}控制指示灯L_{2}$和电铃。请在图中连线,形成符合要求的完整电路图。

答案：
如图所示:
